如何使用射頻導納物位計在線運行動態影響分析
發布時間：2019-05-06 發布作者：
結構分析是評估壓力對材料結構及其各自元素的影響。這種類型的分析使用應用力學，應用數學和材料科學來估計結構的變形，應力，內力，支撐反應和整體穩定性。結構分析的結果驗證了結構的完整性，并且是工程設計過程的關鍵部分。
結構分析類型
在SimScale，我們主要執行3種類型的結構分析，包括靜態，動態和頻率。在靜態和動態分析類型中，可以包括非線性。非線性包括材料的可塑性，這意味著它們可以解釋大的變形，分離接觸和塑性超彈性蠕變。
靜態結構分析
靜態分析考慮靜態載荷或穩態載荷，通常用于確定由不產生顯著慣性或阻尼效應的力引起的應力和應變。
動態分析
與靜態分析相反，動態分析著眼于瞬態載荷，包括隨時間變化的力，同時考慮慣性。該文章的特色案例研究將使用此分析類型來評估射頻導納物位計的結構完整性。
什么是工程壓力和真正的壓力？
結構分析的主要目標之一是確定施加在所述結構上的應力。為了進一步定義壓力，應該將真正的壓力和工程壓力視為兩個獨立但相似的指標。要計算真實應力，請考慮由于伸長力引起的橫截面積變化。工程應力不考慮變化，僅采用結構的原始橫截面積。在以下模擬項目中，評估真實應力。
案例研究：射頻導納物位計的動態影響分析

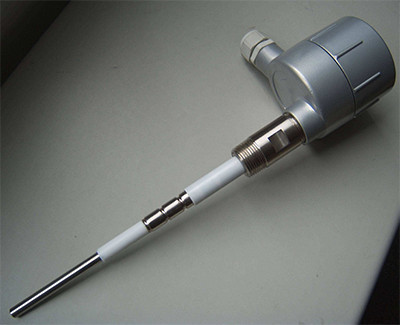

基于云的FEA項目通過跌落測試評估從1.7米高處墜落的一對
射頻導納物位計上施加的應力和變形的動態影響。在評估應力之后，進行幾何變化并再次運行模擬以確定如何以破損的形式減輕設計缺陷。這種影響分析旨在回答一個重要問題：PVC（聚碳酸乙烯酯）組分是否會破裂或變形？
射頻導納物位計從1.7米處掉落，通過使用上面顯示的等式，我們可以計算出5.775米/秒的沖擊速度。一旦確定了沖擊速度，時間步長就是必須考慮的下一個重要因素。時間步長應足夠小，以捕獲影響的全部細節并捕獲峰值應力。這可以通過使用沖擊速度（5.775m/s）和建模的間隙距離（此模擬設置為18mm）來計算。因此，dist/Vi（O.018/5.775=0.00312[s]）等于0.001[s]作為合理的時間步長。
有限元分析：塑性變形和幾何修改
初步模擬發現PVC上存在顯著的應力，特別是在2個不同的疼痛點，其中發現應力大于產量（55MPa）。由此產生的效果可能導致塑性變形甚至部件的卡扣。后處理表明需要CAD修改。
然后修改CAD以在連接部件的脆弱彎頭處包括更多質量。這為結構增加了更多的剛度和強度。僅選擇一個應力痛點進行修改，以提供可能的未來改變的示例，以及基于該修改提供局部結果改善。
結論
在CAD修改之后，通過后處理仍然可以看到一些壓力，但是，它遠低于初始設計版本中的壓力。發現的較終應力水平很可能不會導致塑性變形。當通過FEA和影響分析了解壓力時，應通過進一步的設計迭代來降低風險，以實現產品的使用壽命。
