消防水箱磁耦合液位計
發布時間：2019-04-30 發布作者：
消防水箱磁耦合液位計用戶可以在液位計的主管道上由用戶設定上、下限位置安裝控制器,控制器內帶有自保持作用的舌簧開關,利用磁性浮子隨液位移動開關動作時，實現報警或限位控制。
消防水箱磁耦合液位計適用功能
較顯著特點是液體介質與指示器完全隔離，這樣在任何情況下都能安全的監控其的測量。同時消防水箱液位顯示夠可靠夠耐用，還能實現對液位上下限越位發出警報，提供遠距離控制和記錄。
消防水箱液位計配閥建議
通常用戶都要選擇帶有排空閥和排污閥的產品，因?yàn)槭褂眠^程中難免會出現浮子也在的導管內腔會受到測量介質臟垢的吸附，影響磁浮子的正常運行，將直接導致面板顯示的跳動和失真。這時候如果有排污閥便可以通過內腔的清洗輕松解決問題。
消防水箱液位計安裝及其注意事
磁翻板液位計具有安裝使用簡便等特點，但在安裝的時候還是有一些細節注意，避免因安裝不當造成儀器的損傷，影響儀器的性能，下面小編為大家詳細的介紹一下磁翻板液位計安裝調整與使用的注意事項。
1、用戶在磁翻板液位計到貨后，應首先檢查產品的包裝質量，包裝箱應完整無損，標志清晰。如果包裝已有明顯損壞，應及時聯系儲運部門查清問題及責任并通上海碩舟電子科技有限公司。如包裝無破損等問題，可以開箱取出產品，清點產品的完整性。必要時可對儀表進行簡單的檢測。檢測步驟如下：
①、拆下浮子室法蘭將浮子按箭頭向上方向(此時浮子內磁鋼在其上半部)裝入浮子室，重新裝上浮子室法蘭，注意裝好密封墊并均勻緊固;
②、將液位計下法蘭堵死，把潔凈水由上連接法蘭口緩緩注入浮子室，如果指示器應有液位指示且靈敏無跳動，則液位計顯示正常;
③、如指示器為跟蹤指示，可用備用工具磁鋼把指示浮子吸起，使之與浮子室內的磁浮子耦合(浮子指示式)或用磁鋼自下至上吸引指示器使其指示正確。在檢測過程中，有任何疑問都可以電話咨詢我們。
2、磁翻板液位計安裝時，應輕拿輕放，以免影響您的使用。機械部分的安裝時可以參照以下步驟：
①、將液位計的連接法蘭(或螺紋)和設備上對應的法蘭(或螺紋)連接起來，應在過程連接的結合面安裝必要的密封裝置(如密封墊)，然后將儀表固定在設備的法蘭;
②、儀表安裝在壓力容器上時應和容器一起按有關規程進行壓力試驗，即經過1.25倍工作壓力的水壓試驗以及1.05倍工作壓力的氣密性實驗，確認無滲漏后方可以投入使用;
③、注意當實驗壓力超過1.25倍儀表工作壓力時應將浮子從浮子室中取出，待水壓試驗合格后，再將浮子裝入浮子室進行不大于1.05倍儀表工作壓力的氣密性實驗;
④、頂裝型儀表的安裝應先裝浮子桿組件，用手移動浮球，模擬液位變化，指示器應能正常動作。儀表安裝時先將浮球桿組件通過儀表法蘭孔插入主體管內，推拉浮球帶動靜磁裝置上下移動，進而觀察顯示面板(指示器)上顯示是否正常。確認液位計正常工作后，將液位計的法蘭和設備上的法蘭連接牢固。
3、帶有液位變送器(電信號遠傳)的磁翻板液位計，應使用備用工具磁鋼吸引浮子室內磁浮子運動，模擬液位變化，來檢測液位變送器工作是否正常。對于防爆型儀表不僅要檢測變送器的工作狀態參數，還要檢測器防爆性能(如防爆殼的強度、涂覆、密封等)。

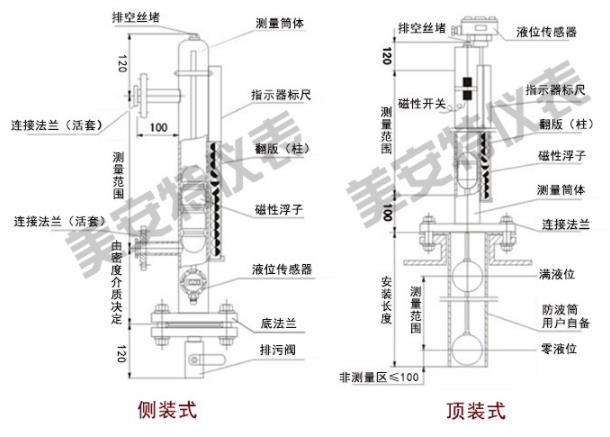

消防水箱磁耦合液位計原理
磁翻板液位計的電信號遠傳由基本型與液位遠傳裝置的組合實現。當磁性浮子隨液位上下移動時，對應液位位置的干簧管受浮子內磁場的作用吸合，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20mADC標準信號輸出，該信號可方便地與電動III型儀表、顯示儀配套使用，亦可與光柱指示、數字顯示調節報警儀配套使用，從而達到顯示、控制、調節和報警的目的。
消防水箱磁耦合液位計計特點
1，適用范圍廣，安裝形式多樣，適合任何介質的液位，界面的測量。
2，被測介質與指示結構完全隔離，密封性能好，防泄露，適應高壓，高溫，腐蝕條件下的液位測量，可靠性高。

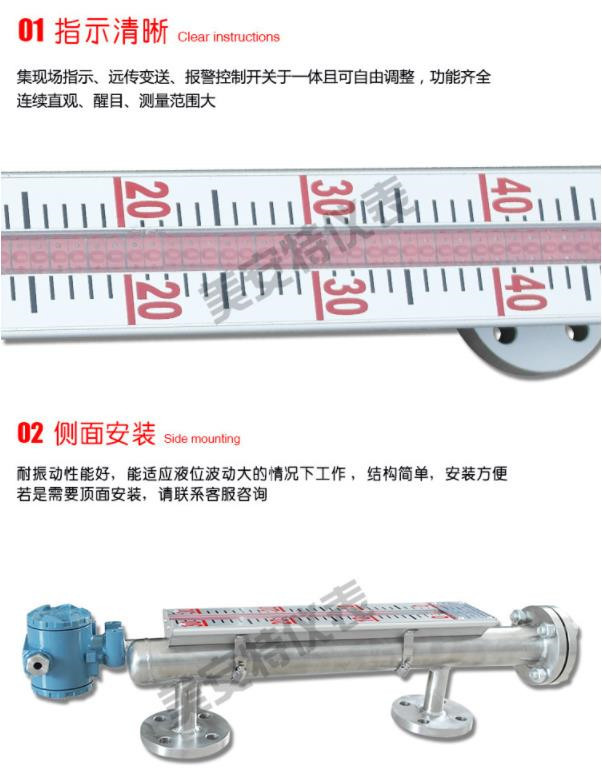

3，集現場指示，遠傳變送，報警控制開關于一體且可自由調整，功能齊全雙色指示帶夜光，連續直觀，醒目，測量范圍大，觀察方向可任意改變。
4，耐振動性能好，能適應液位波動大的情況下工作結構簡單，安裝方便，維護費用低。
5，帶精美的磁鋼校正器，現場隨意校調技術參數。
消防水箱磁耦合液位計維護
1.液位計安裝必須垂直安裝，以保證磁性浮子在主導管內能自由運動。
2.液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物流的流動。
3.液位計周邊不能容許有磁性物體靠近，否則會直接影響磁翻板液位計的工作。
4.磁翻板液位計出廠時一般不保溫，但可根據用戶需求代為保溫，如用戶自行采用伴熱管路時必須選用非導磁材料。
5.為防止運輸過程中磁性浮子在主導管內高速滑動而導致浮子被撞擊損壞，一般磁翻板液位計出廠時浮子是被撤下單獨存放，用戶在安裝完畢后要將浮子安裝箭頭指示的方向裝入，并需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色。
6.磁翻板液位計在投入運行前應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地進入到主導管中，避免液體介質帶動浮子急速上升造成磁翻柱翻轉失靈或者翻亂，如果遇到此情況可用磁鋼重新校正。
7.在打開底部法蘭裝磁性浮子時，應注意重端帶磁性的一端朝上，不能倒裝。
8.磁翻板液位計筒體內不能有固體雜質和磁性雜質進入，以免造成磁浮子被卡死或者磁性被減弱消除。
9.我們?cè)谑褂脮r(shí)要根據我們使用的介質情況定期對磁翻板液位計的主導管進行清洗，清楚其中的雜質。
消防水箱磁耦合液位計選型如下：
| UHM-DO-III |
系列側裝式磁翻柱液位計 |
|
|
|
|
無標記為普通型(連接法蘭DN20 PN1.0～2.5) |
系列
型號 |
| F |
防腐型(連接法蘭DN20 PN1.0) |
| E |
防腐特殊型304內襯PP、PVC、PTFE(連接法蘭DN20 PN1.0) |
| J |
夾套型(連接法蘭DN20 PN1.6 ～2.5) |
| G |
高壓型(連接法蘭DN20 PN4.0) |
|
O |
液位計底部用盲板法蘭、不配排污閥 |
主體
材質 |
| L |
液位計底部配排污閥 |
|
1 |
304(連接法蘭和排污閥為碳鋼) |
| 2 |
全304(連接法蘭、主導管、排污閥均為不銹鋼) |
| 3 |
316 |
| 4 |
316L |
| 5 |
PVC(外層玻璃鋼) |
僅適用于
防腐型 |
| 6 |
PP(外層玻璃鋼) |
| 7 |
PTFE(外層玻璃鋼) |
|
G |
平焊法蘭 |
法蘭
連接
形式 |
| Y |
凸面法蘭 |
| T |
活套法蘭 |
|
O |
無輔助裝置遠傳儀表 |
遠傳
儀表 |
| LR |
配電阻型遠傳液位變送器 |
| LB |
配電流型遠傳液位變送器、二線制、4～20mADC |
| *LK |
配液位控制器 |
| RPT |
配靜壓式液位變送器組件 |
|
O |
無接線盒(無輔助裝置遠傳儀表) |
接線盒形式 |
| S |
普通防水型 |
| D |
隔爆型Exd II BT4-6 |
| I |
本質安全型Exia II CT4-6 |
|
- |
□ |
測量范圍(mm |
|
- |
D |
開口常壓容器 |
工作
壓力 |
| □ |
工作壓力(MPa) |
|
- |
□ |
介質密度(g/cm3)
|
