丁醇儲罐液位計

發布時間：2019-04-28  發布作者：

    丁醇儲罐液位計是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置；其中磁翻板液位計是較基本的一種產品，其余的各種產品都是在其基礎上的延伸；在檢測液位的同時我們賦予它們更多的實用功能。
丁醇液位計產品原理

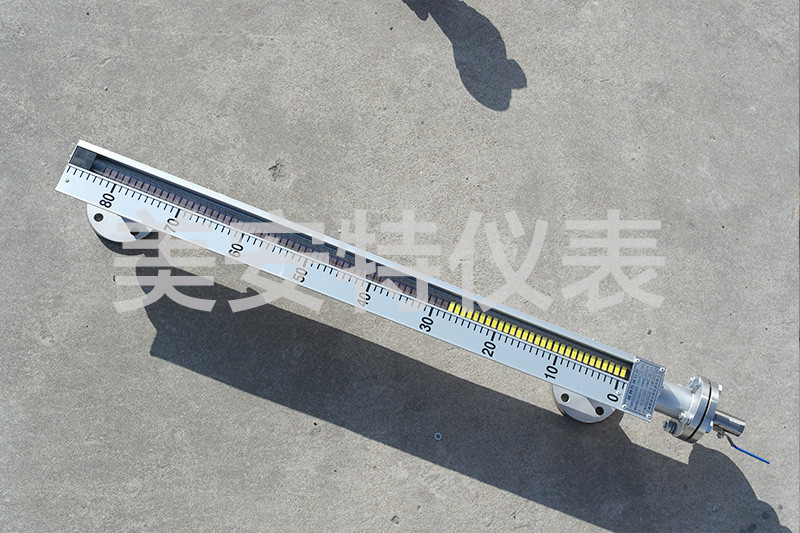

    丁醇液位計是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而開發研制的一種專門用于液位測量的裝置；其中磁翻板液位計是較基本的一種產品，其余的各種產品都是在其基礎上的延伸；在檢測液位的同時我們賦予它們更多的實用功能。丁醇液位計它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們?cè)谇惑w的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
丁醇儲罐液位計技術參數：
    1、安裝方式：側裝式頂裝式
    2、測量介質：比如水、油、其他化工溶劑及液體原料
    3、材質要求：比如304不銹鋼、316L不銹鋼、PP、PVC(如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)
    4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。
    5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質較高的壓力可以達到10MPa。
    6、連接方式：一般情況下是采用DN80或DN100的連接法蘭，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。
    7、測量范圍：
    1.側裝式因?yàn)槭峭ㄟ^上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距.
    2.頂裝式因?yàn)槭菑捻敳坎迦肴萜鲀?nèi)部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。

適用液體

密度

0.45～2g/cm3

粘度

≤0.05Pa.s

測量參數

量程

300～5600mm

精度

±5mm或±10mm

材質與規格

浮筒

316材質、Ф51，壁厚根據壓力和溫度

浮子

316L

翻板

全鋁翻板

工作環境

過程壓力

真空～10MPa

過程溫度

-40℃～350℃

環境溫度

-40℃～80℃

信號輸出

開關信號

磁開關：220VAC 3A，SPDT

連續信號

干簧管遠傳變送器：4～20mA

過程連接

連接方式

法蘭，尺寸根據客戶要求

過程材質

304、316可根據客戶要求定制

端部配件

上端排氣

可根據要求配置平焊帽、法蘭、旋塞、G?球閥

下端排污

可根據要求配置G?球閥、法蘭、旋塞

附加裝置

蒸汽夾套

根據客戶要求定制

電加熱

根據客戶要求定制

保溫/隔熱

橡塑棉、石棉、聚酯纖維

防霜

指示器采用防霜板，應用于溫度小于-5℃場合

安全認證

防護等級

IP66/67

防爆等級

隔爆型：Exd IIC T6
    （磁開關/干簧管遠傳變送器）

本安型：Exia IIC T6
    （磁開關/干簧管遠傳變送器）



丁醇儲罐液位計適用范圍
丁醇液位計適合高溫、低溫場合的液位測量。較高工作溫度為400℃，較低工作溫度為196℃，較大工作壓力為4.0MPa,適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警(控制)開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

產品名稱

產品型號

使用范圍

壓力

溫度

接管法蘭

側裝式磁翻板液位計

UHZ-C

　

　

0-6000mm

　

　

0—16Mpa

　

-40℃

—450℃

　

DN20

DN25

DN32

DN50

頂裝式磁翻板液位計

UHZ-D

遠傳式磁翻板液位計

UHZ-G

加熱保溫磁翻板液位計

UHZ-B

防腐式磁翻板液位計

UHZ-F
丁醇儲罐液位計特點
    適合容器內液體介質的液位、界面的測量。可配遠傳變送器、報警開關、功能齊全。
    讀數直觀、醒目、觀察指示器的方向可根據用戶需要
    測量范圍大，不受貯槽高度的限制。
    指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。
    結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
丁醇儲罐液位計使用注意
    1.產品出廠時已裝配完整，用戶收到產品后將產品直接裝上即可。
    2.其它幾種型式產品為防止運輸過程中浮子連桿組件上下移動造成損壞，磁翻板液位計出廠包裝時將主導管組件與連桿組件分體包裝，用戶收到產品后按上述安裝步驟將液位計裝配完畢再投入使用。
    3.液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色。校正磁鋼出廠時配套。
    4.由于產品結構原因，測量時底端有一測量盲區，產品加工時已按實際液位對面板刻度進行遷移。如配遠傳變送器，變送輸出4mA對應刻度低限，可在DCS或二次儀表中進行遷移。
    5.配套儀表及附件詳細內容具體見相應儀表附件說明書。
丁醇儲罐液位計維護
    液位計筒體內不應有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
