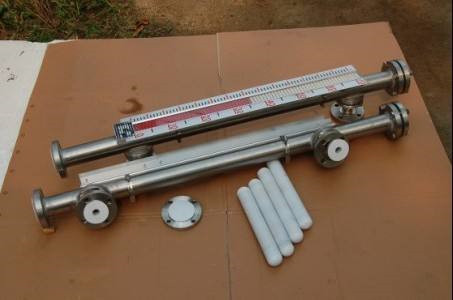

冰醋酸防腐液位計概述

    冰醋酸防腐液位計結構基于旁通管原理，主導管內的液位和容器設備內的液位高度一致，根據阿基米德定理，磁性浮子在液體中產生的浮力和重力平衡浮子浮在液面上，當被測容器中的液位升降時，液位計主導管中的轉浮子也隨之升降浮子內的*磁鋼通過磁耦臺驅動指示器內的紅白翻柱翻180°，當液位上升時翻柱由白色轉為紅色當液位下降時羽柱由紅色轉為白色指示器的紅，白界位處為容器內介質液位的實際高度從而實現液位的指示。液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

    液位計系統通常來說不會出現極限指示值，因此一旦出現zui大或zui小防腐值，一般可以判斷為防腐儀表系統故障。防腐儀表系統是很少出現突然性變化，這是源于系統自身的滯后性，因此突然性防腐值變化多半是熱電偶、熱電阻、補償導線斷線或變送器放大器失靈。

液位計在使用是如果表現出防腐值的快速振動，多數是因?yàn)榭刂茀��?shù)PID的調整不當。防腐儀表如果出現緩慢的波動，則引發原因大多是工藝操作問題，若工藝操作原因被排除，那么就是防腐儀表發生故障。液位計統本身的問題一般表現為控制信號無變化，根據這些控制信號的情況可以判斷故障所在，系統調節閥輸入信號不變則調節閥膜頭膜片泄漏、系統調節閥定位器信號不變則定位器本身故障、系統調節器輸出信號故障則調節器本身故障。

冰醋酸專用液位計結構原理

    冰醋酸專用液位計結構原理是根據浮力原理和磁性耦合作用研制而成，當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永jiu磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位下降時翻柱由紅色轉變?yōu)榘咨�，�?dāng)液位上升時翻柱由白色轉變?yōu)榧t色，面板上的紅白磁翻板交界點即為內部液位的實際高度。

不銹鋼冰醋酸儲罐液位計技術參數：

    1、安裝方式：頂裝式（如圖2所示）側裝式（如圖3所示）

    2、測量介質：比如水、油、其他化工溶劑及液體原料

    3、材質要求：比如304不銹鋼、316L不銹鋼、不銹鋼襯四氟,PP、PVC(如果用戶不清楚，在提供相關參數后，可由我我司技術人員幫助選擇地)

    4、測量介質溫度：溫度的不同決定了浮子和顯示面板的材料類型的不同選擇。冬天溫度過低時，就需要加裝電位熱或蒸汽夾套進行保溫，液位計可以測量的介質溫度-20℃~500℃。

    5、工作壓力：壓力的大小決定了主導管的厚度及焊接等加工工藝的不同。液位計可測量的介質較高的壓力可以達到10MPa。

    6、連接方式：頂裝式磁翻板液位計系列產品一般情況下是采用DN80或DN100的連接法蘭，側裝式磁翻板液位計采用的連接方式有三種：法蘭連接（比如DN25）、卡箍連接、螺紋連接。

    7、測量范圍：

    1.側裝式因?yàn)槭峭ㄟ^(guò)上下兩個導管與需測量容器相連，因此其測量范圍就是兩個導管中心之間的距離，簡稱中心距。

    2.頂裝式因?yàn)槭菑捻敳坎迦肴萜鲀?nèi)部的，因此其測量范圍為容器頂部到底部之間需要測量的這段距離。

    8、遠傳輸出及報警信號：磁翻板液位計可實現遠傳4-20mA，485通訊，Modbus協議及開關量信號、報警功能。

液體介質密度與沉筒距對照表（PN1.6-40.MPa)

液體介質密度 （ g/cm3)	沉簡距 (mm)	典型液體介質示例
0.45-0.60	320-380	液化石油氣，乙烯、乙烷
0.61-0.74	260-320	汽油，丁二烯
0.75-0.85	230-260	甲醇，環氧（丙烷），二甲笨，輕油，乙醉
0.86-0.99	200-230	氨水，粗笨，啤酒，重酒，牛脂，乙笨
1.00-1.10	180-200	水，醋酸，樟腦油
1.11-1.25	160-180	鹽酸，焦油,硝基笨，FR-22
1.26-1.39	140-160	液堿，麥芽糖，硫酸二甲酯
1.40-1.59	120-140	濃硝酸，FR-12
1.60-2.00	100-120	硫酸 發煙硫酸 高氯酸 溴水 溴水磷酸 氟油

冰醋酸罐液位計安裝與維護：

    1、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。2、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。3、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。4、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。5、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。
