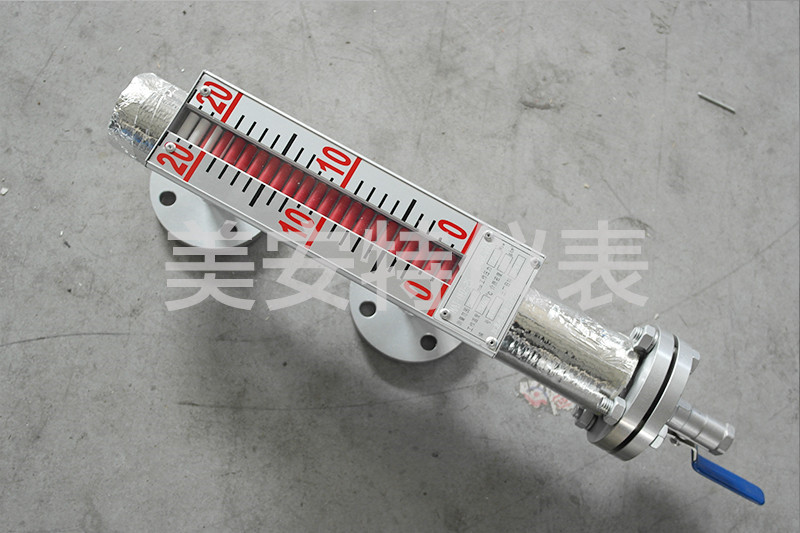

低溫二氧化碳儲罐液位計在桶槽外側裝置延伸旁路管,由旁路管外加裝液位指示器,將裝有磁鐵的浮球放進旁路管內,因磁性色片內裝著與浮球磁性相反之磁鐵,所以當浮球上升時會吸引磁性色片翻動,磁性色片顏色會由白色翻為紅色或銀色翻為金色,以指示實際液面高度。
低溫二氧化碳儲罐液位計特點及適用場所
適用于高溫、高壓力、強酸、強堿及防爆要求,結構簡單、可靠耐用,可加裝多種選購配件使控制更加容易。
加裝液位傳送器及磁性開關,不須停機可隨時安裝或調整。
若電源中斷,現場磁性開關亦不受影響,準確性高。
每公分加一不同顏色的色片,使液位容易辨識。
關于二氧化碳專用液位計指示器
二氧化碳專用液位計是在測量室外部裝有雙色液位指示器,測量室內部裝有浮子、浮球作為液位傳感元件,浮子內裝有磁鋼,當容器內的液位升高或降低時帶動傳感元件而上下移動,在液位傳感元件的磁耦合作用下驅動液位指示器內的雙色翻柱同步進行翻轉,當指示器顯示藍色部分為容器內的液位高度,當指示器顯示紅色部分為容器內沒有液體。
是在測量室外部裝有雙色液位指示器,測量室內部裝有浮子、浮球作為液位傳感元件,浮子內裝有磁鋼,當容器內的液位升高或降低時帶動傳感元件而上下移動,在液位傳感元件的磁耦合作用下驅動液位指示器內的雙色翻柱同步進行翻轉,當指示器顯示藍色部分為容器內的液位高度,當指示器顯示紅色部分為容器內沒有液體。
遠傳部分安裝在測量室的外部,是在液位傳感元件磁耦合作用下,隨著液位變化同時驅動電路中干簧管的關閉改變了電路的電阻值線性變化,阻值變化量由信號處理器處理后轉換成信號。
控制器部分安裝在測量室的外部,是在液位傳感元件磁耦合作用下,驅動*中干簧管輸出開關量信號,實現液位高、低報警液位的控制。
低溫二氧化碳儲罐液位計結構類型簡介
1.夾套型:夾套型主要用于高粘度或低沸點介質液位的測量。對高粘度易凝固介質,在夾套內通入蒸汽或高溫液體。對低沸點易沸騰的介質,在夾套內通入冷卻水來穩定液面,從而可獲得準確的液位讀數。
夾套接管尺寸:G1/2”(外);保溫(保冷)介質壓力≤0.6MPa
接管方位:上、下接管軸線與上、下法蘭軸線垂直
2.高溫型(帶散熱片):高溫型主要用于高溫介質液位的測量,通過散熱片散失一部分熱量,使磁鋼不致因高溫而退磁。
3.低溫防霜型:防霜型主要用于-160~0℃低溫介質液位的測量。在指示器前加裝防霜板和丙烯基保護模,同時液位計整體用保溫材料包裹,從而可清晰地觀察到液位的高度。
低溫二氧化碳儲罐液位計中心距介紹:
磁翻板液位計在產品生產及產品的造型及與安裝過程中,經常會遇到一個關于產品的專有名詞“中心距”,“中心距”到是指什么,是指的儀表的那一段距離,對于儀表的測量有會有什么樣的一個關系。下面為對此存在疑問的廣大用戶加以說明。
要理解中心距的概念,首先我們要清楚磁翻板液位計的的安裝方式,磁翻板液位計的有側裝和頂裝二種安裝方式,無論那種方式都可以捆綁遠傳裝置,使液位計即可以就地顯示液位,又可以遠程監控液位.捆綁后的磁翻板液位計可稱為遠傳型磁翻板液位計。
我們知道側裝式磁翻板液位計作為一個測量儲罐的連通器,有上下兩只連接法蘭與罐體相連通,“中心距”就是指的側裝式磁翻板液位計從上面的連接法蘭中心到下端連接法蘭中心的這段距離。正是這段距離才是測量液位的較有效的距離。而對于頂裝式磁翻板液位計,因?yàn)樗挥邢露擞羞B接法蘭與儲罐相連通,因此也就不存在中心距了。
注意安裝的位置:注意安裝的位置主要是為了方便以后的清洗。這是因?yàn)樵谑褂靡何挥?jì)時難免會與介質物進行接觸,這樣的情況下較好不同的介質物難免在以后的使用中我們會進行清洗,所以在安裝時我們要注意留有余地方便以后的清洗工作。
