低溫液體槽罐液位計

發布時間:2019-04-28  發布作者:

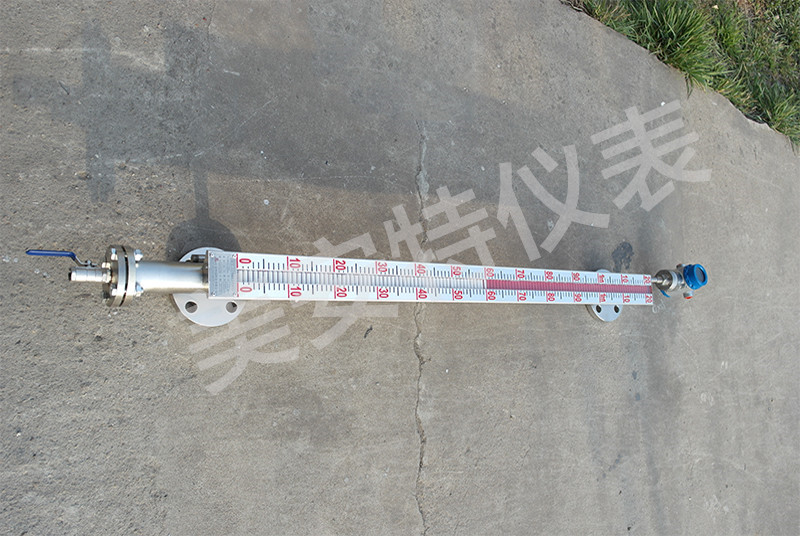

     低溫液體槽罐液位計根據浮力原理,浮子在測量管內隨液位的升降而上、下移動,浮子內的磁鋼通過磁耦合作用,驅動紅、白色翻柱翻轉180。液位上升時,翻柱由白色轉為紅色,下降時由紅色轉為白色,從而實現液位的指示。
     液體槽罐液位計優點在于它是通過浮力原理和磁性耦合作用研制而成,全過程測量無盲區,顯示醒目,讀數直觀,因?yàn)橐何挥?jì)能夠做到高密封、防泄漏,工作人員在收集測量數據時可以不與液體介質直接接觸,能用于高溫、防爆、防腐、食品飲料等場合、不僅能夠就地顯示,界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制,加上遠傳裝置后呵以實現測量數據的遠傳顯示與控制,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制。
常用低溫液體槽罐液位計結構原理與工作性能
     本液位計的結構原理本體是一根連通管體,通過法蘭與用戶容器連接,連通管體內有一磁性浮子,隨著液位的升降而升降。管體外面固定由翻柱組成的指示器,翻柱由紅白兩色組成,液拉未上升前為白色,當液位上升磁性浮子跟隨上升,并通過磁耦合帶動翻柱轉動180度,翻成紅成紅色來指示液位,紅、白界位即容器內的液位高度。液位計下方可裝上排污閥,當需要時可打開排污閥,排除污垢。而上方設有排空螺栓,需要時可旋松螺栓排除空氣。
     在液位計管體一側可按用戶需要加裝上下限報警器,報警器分二種:(1)XG型報警器:報警器內裝有動合型(常開)干簧管,當主體管內浮子隨液位升(降)至報警設定點時,浮子內的磁鋼將使干簧管閉合,發出接點信號,而當浮子隨液位升(降)離開報警點后,該點信號自動撤消。(2)XJ型報警器:報警器內裝有受磁耦合驅動報警開關,當浮子越過上下限報警點時,帶動報警開關動作發出信號,實現液位報警或控制。報警開關具有一個常開觸點和一個常閉觸點。并具有液位不恢復報警信號不消除的記憶功能,對生產過程中的安全運行起到了非常重要的作用。
     在液位計管體的另一側可按用戶需要加裝電遠傳變送器,將液位高度轉換成4-20MA.DC標準電流信號輸出,以供液位信號輸出,以供液位信號遠傳至二次儀表進行指示控制與檢測。
低溫液體槽罐液位計技術參數
     1、量程范圍:300~6000
     2、介質密度(g/cm3):0.5~2
     3、介質粘度:≤0.02Pa.S
     4、工作溫度℃:-40~350
     5、壓力等級(MPa):≤32
     6、測量精度:≤±10
     7、安裝方式:側裝式、頂裝式、底裝式
     8、防護等級:IP65
     9、防爆等級:ibⅡCT4(本安型)、dⅡBT3(隔爆型)
     10、傳輸方式:4~20mA或開關量
     11、接口法蘭:PN4.5DN25HG20593(側裝式)
     PN1.0DN100HG20593(頂裝式、底裝式),可以根據用戶的需要特殊定制。

低溫液體槽罐液位計適用范圍:
低溫防霜型磁性液位計,適用于低溫場合的液位測量,防止在液位計主管體上結霜、結冰。大工作壓力為16.0M pa。

結構特點

接液材質

溫度(℃)

壓力(MPa

密度(g/cm3



304

120

2.5

≥0.85

中高壓型

304

120

4.0~32

≥0.85



304

450

2.5

≥0.85



RPP

100

1.6

≥0.95

強耐腐型

304PTFE

120

2.5

≥0.95

夾套保溫型

304

120

2.5

≥0.85

低溫防霜型

304

-80

2.5

≥0.85

輕比重型

304

120

2.5

≥0.45



在北方地區的冬季或者測量現場有經常性低溫狀況時,我們就需要選擇保溫型的產品,保溫型的產品主要有三種真空夾套保溫型、蒸汽夾套保溫、電加熱保溫,其中電加熱方式安裝相對靈活,蒸汽夾套保溫型則需要配套有相應的加熱蒸汽。

適用范圍

普通型

適用于低、中壓,無特征防腐要求場合

真空型

適用于超低溫、超高溫、低、中、高壓,無特殊防腐要求場合

防霜型

適用于低溫,低、中、高壓,無特殊防腐要求場合

地下型

適用于埋地式或頂部開孔貯槽、介質粘性不太大的場合

夾套型

適用于需保溫或冷卻,低、中、高壓,無特殊防腐要求的場合

內襯里型

四氟或其它襯里,無盲區,適用于特殊防腐要求的低、中壓場合

防腐型

PPPTFE、PVC304內襯PTFE材質,適用于常溫、常壓耐腐蝕場合

低溫液體槽罐液位計顯示值不準的原因
     磁翻柱液位計是以磁性浮子驅動雙色磁翻柱指示液位,可用于各種1塔2罐3槽4球形容器和鍋爐等設備的介質液位檢測?梢宰龅礁呙芊夥佬孤┖瓦m應高壓高溫,腐蝕性條件下的液位測量,具有可靠的安全性,它彌補了玻璃板液位計指示不清晰,易破碎的不足,不受高低溫度劇變的影響,不需多組液位計的組合。全過程測量無盲區,顯示醒目讀數直觀且測量范圍大。
低溫液體槽罐液位計維護
     1、液位計筒體內不應有固體雜質和磁雜質進入,以免對浮子造成卡阻及減弱浮力。
     2、根據介質情況,可定期清洗主導管,清洗管內沉積雜質。
     3、對液體進行清洗或更換浮子時,打開排污法蘭,在裝入磁性浮子時,應注意重端帶磁性一端向上,不能倒裝!
     5、對低溫型及液化氣專用型產品,液位計主體采用真空夾套保溫,安裝使用過程中注意不要把夾套破壞,以免影響產品質量。
     6、為防止遠輸或搬遠過程中浮子上下移動造成損壞,特用液位計出廠配套的校正磁鋼在主導管外側(貼有彩色標識)將磁性浮子吸住。所以在收到產品或安裝后,請將校正磁鋼取下,以便浮子能隨液位上下移動,使用前若磁翻柱翻轉顏色不一致,可用校正磁鋼將其有吸順,儀表即可正常工作。
