氧化鋁母液蒸發器增加效數節能降耗改造
發布時間:2019-04-28 發布作者:
摘 要 :將“六效蒸發”改為“七效蒸發”,以降低新蒸汽消耗,增加節能效益 ;增加熱交換設備,增加精液和附聚降溫能力,采用種分母液升溫熱量交換,精液降溫有利于分解效率,種分母液升溫有利于蒸發效率,使蒸發原液(種分母液)溫度由 75℃增加到 80℃以上,提高生產系統熱量綜合利用率。六效蒸發器節能降耗改造,順應技術進步的發展,提高企業經濟效益。
中鋁山東有限公司六效管式降膜蒸發器共有 7 組,主要有蒸發能力 165t/h 一組、200 t/h 一組、150 t/h 一組、東線130 t/h 兩組、120 t/h 一組、65 t/h 一組。其中 165t/h 組用于化學品氧化鋁母液蒸發,其余六組均用于氧化鋁母液蒸發。

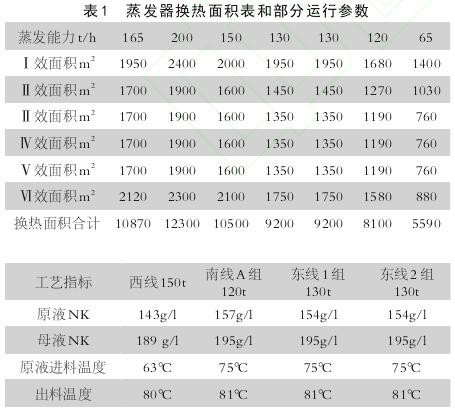

從表 1 中可以看出,現有蒸發器均為六效蒸發加四級閃蒸逆流換熱工藝流程,主要存在問題 :蒸汽利用率低,汽耗偏高,平均汽耗在 0.275t- 汽 /t- 水 ;蒸發原液(即種分母液)進效溫度較低,只有 75℃左右,生產系統熱量綜合利用率低。
六效蒸發器原進料流程為逆流流程,原液由蒸發器六效進入,并用泵逐級輸送到下一效,新蒸汽加入第一效,一效溶液自壓至一級至四級閃蒸罐,逐級降溫減壓,自蒸發產生二次蒸汽分別送入與其壓力相應的各效蒸發器的液室,經四級閃蒸后生產出合格濃度的蒸發母液。在蒸發器逆流流程運行時,原液溫度的提高,使六效液室產生過量的二次蒸汽進入大氣冷凝器,當不能再增加冷凝器的循環水量時,蒸發器系統的真空就要降低,各效溶液的壓力及沸點跟著也要升高,此時會影響蒸發器組的經濟運行,原液溫度達到 75℃以上時尤為明顯,造成以上現象的主要原因是蒸發器系統的熱負荷分配不合理。
將“六效蒸發”改為“七效蒸發”,蒸發汽耗可由平均汽耗 0.275t- 汽 /t- 水降至 0.225t- 汽 /t- 水,年節約蒸汽31.8 萬噸。
1 蒸發器的效數的選擇
蒸發工序濃縮的種分母液一般采用管式降膜蒸發器,這也是我國氧化鋁行業成熟的應用技術。七效蒸發器組一般采用逆流換熱,兩段進料蒸發方式。蒸發器的節能效果主要體現蒸汽的多次利用,采用的效數越多,蒸汽被利用的次數也越多,也就越節能,但效數的多少又受到效間有效溫差變小的約束。
中鋁山東有限公司拜耳法氧化鋁生產使用的鋁土礦是三水鋁石,相比一水硬鋁石礦,濃縮種分母液的濃度低,采用“六效蒸發”已應用成熟,效間平均有效溫差在 8℃~ 9℃。改為“七效蒸發”運行后,效間平均有效溫差在 7℃~ 8℃。效間有效溫差、效間濃度差,對“七效蒸發”運行,工藝技術是可行的。
除了 65t/h 蒸發器組由于場地的限制,無法進行七效改造,其余六組蒸發器全部由“六效蒸發”改為“七效蒸發”,根據現有蒸發器組布置,新增的一效作新Ⅰ效,并同步實施蒸發原液換熱和蒸發原液進料改造。
2 建設方案
2.1 蒸發工藝
在保持現有設備繼續使用的條件下,通過在每組蒸發器增加一臺 I 效管式降膜蒸發器,由六效蒸發改為七效蒸發,使平均汽耗由 0.275t- 汽 /t- 水降至 0.225t- 汽 /t- 水。七效管式降膜蒸發器(每噸水)蒸發物料平衡、熱平衡如下 :
2.1.1 計算條件
原液量 :F1=6662kg/t-H2O ;原液比熱 :C0=3.55kj/kg· ℃ ;原 液 溫 度 :80 ℃ ;各 效 冷 凝 水 的 比 熱 :C0=4.186kj/kg℃ ;各效熱利用系數 :I 效~ III 效 0.96、IV效~ VII 效 0.98 ;加熱蒸汽 :0.5Mpa、T 飽 =152℃ ; 末效真空度 : 0.075Mpa。

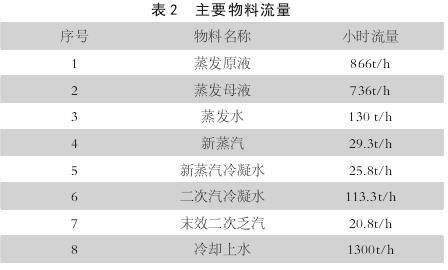

2.1.2 主要物料流量見表 2

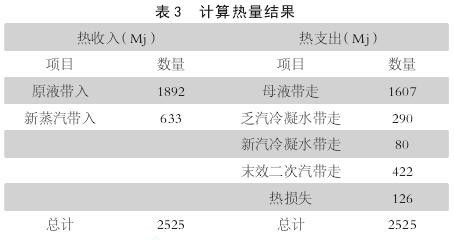

2.1.3 計算熱量結果見表 3
2.2.1 管式降膜蒸發器
管式降膜蒸發器由加熱蒸發室、分配盤、汽液分離室、除霧器、循環管等部分構成。并配套冷凝器、循環泵、過料泵、冷凝水泵等。其結構如下圖所示。
降膜蒸發工藝 :需蒸發的物料通過進料泵從降膜蒸發器頂部進入,走蒸發管內(管程),物料通過布膜器以膜狀分布到換熱管內,物料在憑借引力流下管腔時被管外的蒸汽加熱,達到蒸發溫度后產生蒸發,物料連同二次蒸汽從管內流下以薄膜的形式蒸發。二次蒸汽送入降膜加熱室殼程作為加熱蒸汽。降膜加熱室殼程有板塊,引導二次蒸汽,冷凝和排出不可以冷凝的氣體。而在過程中把本身熱能經過管壁從外傳到管內蒸發中的物料,通過換熱后二次蒸汽冷凝成水排出降膜蒸發器外。
降膜蒸發系統的特點 :降膜式蒸發器的料液是從蒸發器的頂部加入,在重力作用下沿管壁成膜狀下降,并在此過程中蒸發增濃,在其底部得到濃縮液。降膜式蒸發器可以蒸發濃度較高、粘度較大(例如在0.05~0.45Ns/m2范圍內)物料;由于溶液在單程型蒸發器中呈膜狀流動,傳熱系數較高 ;停留時間短,不易引起物料變質,適于處理熱敏性物料 ;液體滯留量小,降膜蒸發器可以根據能量供應、真空度、進料量、濃度等的變化而采取快速運作 ;由于工藝流體僅在重力作用下流動,而不是靠高溫差來推動,可以使用低溫差蒸發 ;降膜蒸發器適用于發泡性物料蒸發濃縮,由于料液在加熱管內成膜狀蒸發,即形成汽液分離,同時在效體底部,料液大部份即被抽走,只有少部份料液與所有二次蒸汽進入分離器強化分離,料液整過程沒有形成太大沖擊,避免了泡沫的形成。關于蒸發器的選擇具體如下 :蒸發器節能改造,采用新增加 I 效蒸發器,現有 I 效蒸發器為 II 效 , 其他依此類推。主要原因一是現有 I 效蒸發器長期處于較高濃度和較高溫度工況下,設備狀況處于不利狀態 ;二是本次改造可充分利用 I效蒸發器旁邊的強制循環蒸發器和減溫減壓器的框架位置,只需要加固和將減溫減壓器移位即可,土建投資大幅度下降。關于新增 I 效蒸發器面積選擇,根據目前蒸發器長期運行情況看,由于 I 效蒸發器長期處于較高濃度和較高溫度工況下,因結垢速度等因素影響,相比其他效始終處于不利工況下,適當增加 I 效蒸發器面積可有利于始終保持蒸發器溫差、壓力等操作參數的穩定,有利于提高蒸發器組的運轉率和穩定性,因此本次增加 I 效管式降膜蒸發器,其換熱面積按現有 I 效蒸發器換熱面積的約 110% 進行配置。
2.2.2 循環泵、過料泵的選型
根據采用七效逆流加四級閃蒸工藝流程要求,新增 I 效蒸發器配套循環泵一臺,原 1 效蒸發器配過料泵各一臺 ;由于每一效的蒸汽壓力和流經的液量均不相同 , 需要進行詳細的熱量和物料平衡計算 , 因此選擇泵的型號較多。其中循環泵流量按照加熱面積的 0.35 倍計算。綜合考慮各效實際過料量、效間壓差、管件數量、汽蝕余量要求等,初步選型結果見表 4。
3 主要建設內容
3.1 六效蒸發改七效蒸發部分
每組蒸發器增加一臺蒸發器,擴建一跨鋼結構框架安裝新蒸發器,將“六效蒸發”改為“七效蒸發”,總共增加 6 臺 I效管式降膜蒸發器,總面積約 13150m2,同時增加凝水閃蒸罐、泵和管道等配套設施。
由于現場場地的限制,管式降膜蒸發器還是采用與原設計相同的一體化設計,一體式結構非常緊湊,由設備結構而造成的熱損失在熱平衡計算中幾乎可以不考慮。加熱室下部筒體 3.4~4.4m 插入分離室,因而易受到高溫、高堿濃度的堿蒸汽對筒體材質的應力腐蝕,使筒體及下管板焊縫出現裂紋、泄漏 ;這種情況主要發生在 I 效,II 效出現這種情況很少,III 效以后基本不出現這種情況。為解決這個問題,對設備本體采取以下措施 :對加熱室下部筒體及與下管板的焊縫嚴格認真的做好熱處理,消除卷板及焊接應力 ;對下部筒體再嚴密的包敷一層 δ8~10mm 厚的 316L不銹鋼板予以保護,將下部筒體以及下管板焊縫與堿蒸汽完全隔離。
3.2 增設板式換熱器
通過新上板式換熱器和寬流道換熱器,增加換熱面積,用蒸發原液先通過中間降溫換熱器與種分漿液進行熱交換,然后再通過精液降溫換熱器與精液進行熱交換,充分利用換熱器可將蒸發原液溫度提高至 80℃,實現蒸發汽耗的降低,進而降低氧化鋁制造成本。
4 經濟效益分析
165t/h 蒸 發 器 用 于 化 學 品 氧 化 鋁, 年 蒸 水 量165×8760×90% = 130 萬噸 ;其他蒸發器用于氧化鋁,年 蒸 水 量(170+130×3+120)×8760*85% = 506 萬 噸 ;項目實施后蒸發汽耗可由平均汽耗 0.275t- 汽 /t- 水降至0.225t- 汽 /t- 水 ;年可節約新蒸汽(130+506)×(0.275-0.225)=31.8 萬 噸 ;蒸 汽 價 格 114.728 元 / 噸,年 節 約 蒸汽費用 31.8×114.728=3648.35 萬元 ;增加熱電廠成本 :(12.95+2.78)×31.8=500.21 萬元 ;實際節約蒸汽費用為3648.35-500.21 = 3148.14 萬元。
5 結論
工藝技術的選擇借鑒了鋁行業和相關行業的成功經驗,是穩妥、可靠的。蒸發六效改七效能夠達到降低汽耗和提高裝備水平的目的
