壓力校驗儀在校準血壓模擬器中應用的研究
發布時間:2019-04-27 發布作者:
摘要:文中通過介紹血壓模擬器的工作原理,根據 JJF1626-2017《血壓模擬器校準規范》要求,提出一種利用高精度壓力校驗儀來更為高效合理地實現血壓模擬器的校準測試方法,通過與現行規范中的壓力轉換器法進行比較分析,驗證其可行性。
1 前言
隨著電子血壓計技術的不斷發展,越來越多的人開始使用電子血壓計來監測血壓,相對于傳統采用柯氏音測量原理的水銀血壓計,電子血壓計操作更為簡單安全,但其測量準確度的可靠性對于人們預防、監測與治療高血壓有著重大的意義。我國于 2010 年頒布實施了 JJG 692-2010《無創自動測量血壓計》國家計量檢定規程,首次提出利用血壓模擬器來判定電子血壓計動態性能的要求。
目前大部分血壓模擬器是根據示波法原理來設計制造,它能夠產生一種類似于加壓降壓時從綁在手臂上袖帶中觀察到的脈搏波形,并且波形的幅度和特征會隨著加減壓過程中袖帶的壓力變化而有規律的發生變化。一組脈搏波和與之相關的袖帶壓力被存儲在模擬器中,對應一組特定的血壓值(收縮壓 / 舒張壓),從而模擬人體血壓 [1]。由于血壓模擬器能夠重復穩定輸出模擬血壓,已被國際標準 IEC 80601-2-30:2009、歐洲標準 EN1060-2、國際建議 OMIL R16-2 等引入,作為用于電子血壓計性能測試的標準儀器 [2]。
我 國 于 2017 年 12 月 26 日 頒 布 實 施 了JJF 1626-2017《血壓模擬器校準規范》,提出血壓模擬器的校準項目包括了靜態示值和動態性能兩個方面。靜態性能校準是由標準壓力計來實現;動態性能包括了模擬器血壓范圍、血壓示值重復性以及脈率偏差,則是利用標準壓力計、示波器和壓力轉換器監測模擬脈搏波變動的方法來間接完成校準。筆者在認真解讀完規范后,提出一種利用高精度壓力校驗儀來實現血壓模擬器靜態和動態性能校準的方法。在靜態性能校準方面,兩種方法基本一致,在此不作闡述。模擬器的核心功能是能夠重復輸出穩定的模擬血壓,因此其動態性能相比靜態性能更重要。文中主要針對動態性能校準中可量化的血壓示值重復性指標進行測試分析,驗證利用
壓力校驗儀校準血壓模擬器方法的可行性。
2 方法描述
圖 1為規范提出采用壓力轉換器的測試系統,
圖 2 為文中提出的基于壓力校驗儀的測試系統。
2.1 壓力轉換器法

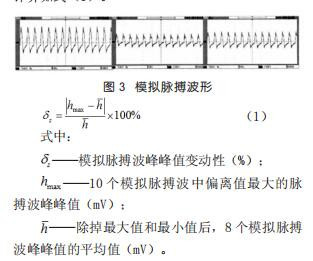

利用標準壓力計、壓力轉換器和示波器作為測量標準器,將血壓模擬器經三通接頭、橡膠管分別與壓力轉換器、標準壓力計相連,壓力轉換器電壓輸出端經過電容隔絕直流后接入數字示波器的信號輸入端組成檢測系統 [2]。首先將血壓模擬器調到成人模式下(收縮壓 / 舒張壓 / 平均動脈壓)為(150mmHg/100mmHg/116mmHg)的工作點上,脈搏頻率 80 次 / 分鐘,然后控制標準壓力計分別穩定在 150mmHg、100mmHg、116mmHg 三個點上,當壓力到達目標點后截?cái)鄩毫υ,通過調節示波器觀察壓力轉換器輸出信號的變化,得到一組連續的模擬脈搏波形,如圖 3 所示。鎖定其中連續的 10 個波形進行分析,去除掉峰值較大和較小值后 8 個模擬脈搏波峰峰值的平均值為均值,模擬脈搏波峰峰值的變動性為 10 個模擬脈搏波中偏離均值較大的脈搏峰峰值與均值相對誤差的絕對值,計算如式(1)。
2.2 壓力校驗儀測試法
采 用 量 程(0 ~ 60)kPa, 準 確 度 等 級 為0.01 級的壓力校驗儀作為標準器,其允許誤差為±0.006kPa,滿足規范要求的測量范圍和允許差不超過±0.0345kPa 的要求。本方法將壓力校驗儀與被檢血壓模擬器直接對接,同樣設定被檢血壓模擬器為成人模式下輸出(收縮壓 / 舒張壓 / 平均動脈壓)為(150mmHg/100mmHg/116mmHg)的檢定點開始測試。首先設定壓力校驗儀使其產生穩定的壓力點 150mmHg,在達到目標壓力點后將壓力校驗儀設定成為測量模式,由于血壓模擬器工作產生固定的示波脈搏波會對系統壓力造成有規律的振蕩影響,本方法利用壓力校驗儀來直接讀取系統內壓力振蕩波形,如圖 4 所示,記錄下該波形的峰值,然后重啟血壓模擬器并按以上方法重復測量 10 次,利用式(1)將壓力振蕩波峰峰值替代式(1)中模擬脈搏波的峰峰值計算其變動性。參照以上方法,分別對 100mmHg 和 116mmHg的壓力點進行測試,記錄數據。
3 試驗結果對比
按照規范的性能指標,模擬器的血壓示值重復性應不大于 0.3kPa,該方法是要求模擬脈搏波峰峰值變動性不超過 10%。文中找來了兩個樣品,樣品 1 符合此項指標,樣品 2 不符合此項指標。利用兩種方法分別對這兩個樣品進行測試,對比測量結果。
樣品 1 的測量結果見表 1 和表 2,樣品 2 的測量結果見表 3 和表 4。
通過以上兩個樣品的測量比較,可以看出利用壓力校驗儀校準血壓模擬器的方法可以分辨出樣品的血壓示值重復性指標是否滿足要求,且變動性的測量結果與壓力轉換器法測得的結果幾乎一致,說明該方法是切實可行的。
4 結論
對比上訴兩種測試方法,可以看到文中提出利用壓力校驗儀來測試血壓模擬器的方法有以下優點:
(1)檢測系統簡單,由于血壓模擬器校準過程中對氣密性的要求較高,簡單的連接方式可使系統的密封性更好,避免了多引入的壓力轉換器造成壓力泄漏的可能。
(2)采用高精度的壓力校驗儀,通過計算機直接采集校驗儀監測到的壓力變化作為測量結果,不需要進行信號處理,在操作上更簡單,同時也避免了信號處理過程中產生的失真、衰減或干擾,測量結果更可靠。
(3)采用壓力校驗儀和計算機的結合,使得測量數據的處理和保存變得快捷高效,同時也提高了壓力校驗儀的利用率,為后續設計血壓模擬器的全自動測量系統提供便利。
