發布時間:2019-04-24 發布作者:

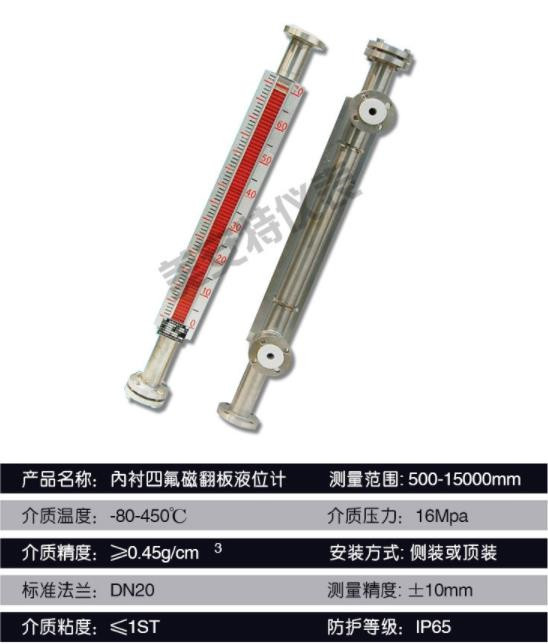

防腐磁翻板液位計概述:
防腐磁翻板液位計是工業過程控制中的重要測量?jī)x表之一,被廣應用于石油、化工、電力、造紙、冶金、水處理、輕工等行業的液位、界面測量和過程控制。磁翻板液位計,用于對過程液位進行實時、準確、安全、可靠的連續測量。浮子采用360°環磁設計,殼體完全密封、硬抗壓。指示器采用抽真空玻璃管封裝技術,指示清晰,消除了傳統玻璃管液位計常有的蒸汽冷凝和液體泄漏等問題。翔騰可提供全系列液位變送器和液位開關與磁翻板液位計配套應用,實現液位、界面等信號的遠程監測及控制。
防腐磁翻板液位計應用行業及裝置
鍋爐:汽包液位
電力:輔機(高加、低加、除氧器、凝汽器、軸封加熱器等)、化學水處理
煤化工:甲醇、二甲醚、合成氨/尿素、煤制烯烴、煤制油、煤制氣
硅行業:有機硅、多晶硅
石油石化:油氣開采與集輸、煉油、乙烯、三聚等
精細化工:甲烷氯化物、環氧乙烷、苯胺、PTMEG、BDO、碳纖維、聚甲醛醋酸、苯乙烯、橡膠、粗苯精制
其它:冶金、造紙、水處理等。
防腐磁翻板液位計在使用的過程中如何維護:
1、磁翻板液位計本體周?chē)蝗菰S有導磁物質接近,禁用鐵絲固定,否則會影響磁翻板液位計的正常工作;
2、 如用戶自行采用伴熱管路時,必須選用非導磁材料,如紫銅管等。伴熱溫度根據介質情況確定;

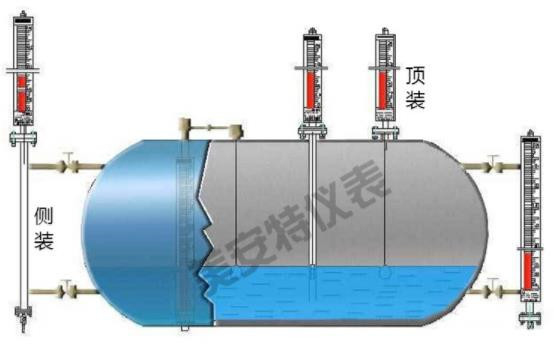

3、磁翻板液位計安裝必須垂直,磁翻板液位計與容器引管間應裝有球閥,便于檢修和清洗;
4、介質內不應含有固體雜質或磁性物質,以免對浮子造成卡阻;
5、使用前應先用校正磁鋼將零位以下的小球置成紅色,其它球置成白色;
6、打開底法蘭,裝入磁性浮子(注意:重端帶磁性一端向上,不能倒裝。);
關鍵詞: |
液位測控,界面測控 |
測量范圍[L]: |
用戶提出 |
連接法蘭規格: |
DN20 PN1.0RF 或用戶提出 |
接液材質: |
321或304不銹鋼 |
介質密度[g/cm3]: |
≥0.53 |
工茁度[℃]: |
≤80℃,≤150℃,≤350℃ |
工作壓力[MPa]: |
0~4.0MPa |
輸出信號: |
4~20mA |
適用電壓/電流: |
----------- |
防腐磁翻板液位計主要技術指標
測量范圍:普通型:500-6000mm(任選)
鍋爐專用型:300、330、440、500、600、1000mm
測量精度:+ 2.5mm
額定工作介質溫度:-70℃-+350℃
工作壓力:PN1.6,2.5,4.0,6.4,Mpa
介質密度:≥0.45g/cm3
介質密度差:≤0.15g/cm3
介質粘度:≤10-4m2/s
防腐磁翻板液位計型號、規格:
UZ-25 |
Y |
|
液位 |
測量型式 |
|||||||
|
J |
|
界面 |
||||||||
|
O |
|
無 |
遠傳裝置 |
|||||||
LB |
|
4-20mA |
|||||||||
|
O |
|
普通型 |
防爆形式 |
|||||||
G |
|
隔爆型 |
|||||||||
Z |
|
本安型 |
|||||||||
|
O |
|
無 |
液位控制 |
|||||||
S |
|
上報警 |
|||||||||
X |
|
下報警 |
|||||||||
K |
|
上、下報警 |
|||||||||
GS |
|
數顯儀表 |
|||||||||
|
A |
|
1Cr18Ni9Ti(321) |
接液材質 |
|||||||
B |
|
OCr18Ni9(304) |
|||||||||
C |
|
316L |
|||||||||
D |
|
RPP |
|||||||||
E |
|
PVC |
|||||||||
F |
|
304內襯PTFE |
|||||||||
|
|
|
mm |
中心距 |
|||||||
|
|
|
1.6-16MPa |
工作壓力 |
|||||||
|
|
|
g/cm3 |
介質密度 |
|||||||
|
/W |
帶蒸汽夾套 |
結構特點 |
||||||||
/T1 |
-80~+10℃ |
||||||||||
/T2 |
-10~+120℃ |
||||||||||
/T3 |
-10~+250℃ |
||||||||||
/T4 |
-10~+350℃ |

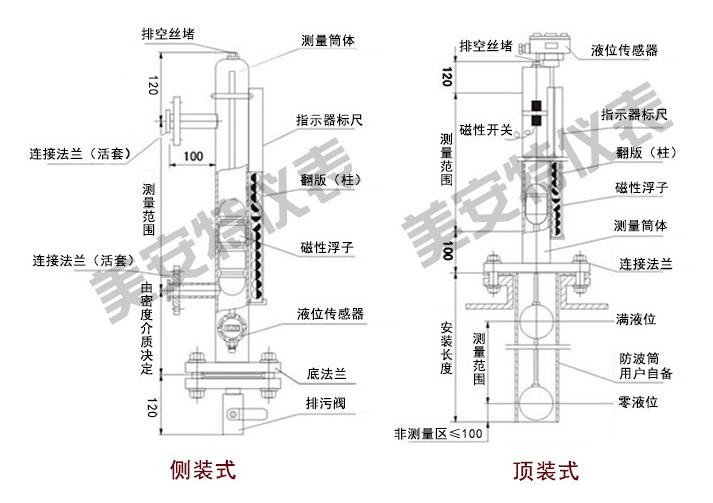

防腐磁翻板液位計配件組裝流程:
1. 本體周?chē)蝗菰S有導磁物質接近,禁用鐵絲固定,否則會影響磁翻板液 位計的正常工作;
2. 如用戶自行采用伴熱管路時,必須選用非導磁材料,如紫銅管等。伴熱溫度根據介質 情況確定;
3. 磁翻板液位計安裝必須垂 直,磁翻板液位計與容器引管間應裝有球閥,便于檢修和清洗;
4. 介質內不應含有固體雜質或磁性物質,以免對浮子造成卡阻;
5. 使用前應先用校正磁鋼將零位以下的小球置成紅色,其它球置成白色;
6. 打開底法蘭,裝入磁性浮子(注意:重端帶磁性一端向上,不能倒裝。);
7. 調試時應先打開上部引管閥門,然后緩慢開啟下部閥門,讓介質平穩進入主導管(運 行中應避免介質急速?zèng)_擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球 翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操 作三次,確屬正常,即可投入運行(腐蝕性等特殊液體除外);
8. 應根據介質情況,不定期清洗主導管清除雜質;
9. 對超過一定長度(普通型>3米、防腐型>2米)的液位計,需增加中間加固法蘭或耳攀 作固定支撐,以增加強度和克服自身重量;
10. 磁翻板液位計的安裝位置,應避開或遠離物料介質進出口處,避免物料流體局部區 域的急速變化,影響液位測量的準確性;
11. 當配有遠傳配套儀表(UB或UK )時需做到如下幾條:
a) 應使遠傳配套儀表緊貼液位計主導管,并用不銹鋼抱箍固定(禁用鐵質);
b) 遠傳配套儀表上感應面應面向和緊貼主導管;
c) 遠傳配套儀表零位應與液位計零位指示處在同一水平線上;
d) 遠傳配套儀表與顯示儀表或工控機之間的連線*單獨穿保護管敷設或用屏蔽二芯電 纜敷設;
e) 接線盒進線孔敷設后,要求密封良好,以免雨水、潮氣等侵入而使遠傳配套儀表不能 正常工作,接線盒在檢修或調試完成后應及時蓋上。
