柴油儲罐液位計概述：

       柴油儲罐液位計供應商根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
      通用型磁浮子液位計適合容器內液體的液位、界位的測量，除現場指示，還可配遠傳變送器、報警（控制）開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。

柴油儲罐液位計供應商技術參數：
測量范圍：150～8000mm
（對中心距超過5000mm的或運輸條件不允許超過長度的液位計可采用分段制造）
工作壓力：2.5MPa；4.0MPa；6.3MPa
工作溫度: -20～100℃；-20～200℃；0～400℃
精確度:±10mm
介質密度: 0.5～2.0g/cm3
介質密度差: ≥150kg/m3（測量界位）
環境振動：頻率≤25Hz  振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,

柴油儲罐液位計可選用加熱夾套型液位計
過程連接:旁路側面安裝法蘭:DN25,PN1.0或PN1.6、PN2.5
         法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。
材質：旁路管：1Cr18Ni9Ti;304;316L
浮子：鈦
可選項:L  排污閥                   J1   蒸汽加熱夾套
      口  液位開關                 J2   循環水加熱夾套
       R  4～20mA二線制變送器      J3   真空夾套
       D  隔爆型:dIIBT4            J4   電伴熱裝置
       E  本安型:ibIICT4            F   配隔離安全柵
◇遠傳部分：測量范圍：500~12000mm 精度等級：±10 mm供電電壓：24V DC 輸出信號：4~20mADC 負載電阻：*950? 電氣接口：M20×1.5防爆標志：本安型：EXiaⅡCT5； 隔爆型：EXdⅡBT5
◇*部分： 輸出信號：開關信號 報警誤差：±5 mm 觸點容量： 220V * *接口：M20×1.5

柴油儲罐液位計特點
●翻柱外殼采用聚酯及高溫陶瓷，不褪色、耐高溫。
●適合容器內液體介質的液位、界面的測量。除現場指示外，還可配遠傳變送器、報警開關、控制開關，檢測功能齊全。
●指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。
●測量范圍大，不受貯槽高度限制。
●指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。
●結構簡單，安裝方便，維護費用低。
●翻柱磁鋼采用永不退磁的進口材料，可在高溫、高壓情況下長期可靠運行。
●測量范圍300～15000mm
●準確度：±10mm，±20mm
●翻柱直徑：9mm,16mm
●工作壓力：≤4.0MPa(4.0MPa以上可另行設計)防腐型≤1.0MPa
●介質密度：≥0.45g/cm3
●介質密度差≥0.15g/cm3(測量界位)
●介質溫度：-20～+250℃(特殊要求要達450℃)
●介質粘度：≤0.4Pa?S，對于粘度大的介質或溫度低時易結晶的介質，可根據用戶要求選用加熱型夾套式液位計。
●環境振動：頻率≤25Hz，振幅≤0.5mm
●跟隨速度：≤0.08m/s
●本廠出廠連接法蘭尺寸：DN20，PN0.6(公制管)，也可根據用戶要求訂做。
●遠傳配套儀表的主要技術參數請參閱本樣本中有關內容。
●如有特殊要求可在訂貨時商洽。

柴油儲罐液位計具體分類：

1、MAT-UHZ-1D、MAT-UHZ-3D/B插入型磁浮子液位計：該液位計適用于地下槽、池的液位測量和控制

2、MAT-UHZ-1W、MAT-UHZ-3W/B保溫型磁浮子液位計：該液位計是在基型的主體外安裝一個保溫夾套而構成通入蒸汽等熱媒劑�？梢员３种黧w內液體的正常流動。因此適用于易凝固液體的液位測量和控制。對于低沸點液體可通入冷水等冷媒劑，以保證液位的穩定。使儀表正確指示出被測液位。

3、MAT-UHZ-1S、MAT-UHZ-3S/B防霜型磁浮子液位計：是我廠專為解決低溫液體液位計外結冰而設計的專利產品。保溫夾套內是真空層。因而能有效地隔離冷、熱傳導。保證了液位計主體管外不會結冰、結霜。從而保證了液位計的正常使用。

4、 MAT-UHZ-1J、MAT-UHZ-3J/B耐強腐蝕型磁浮子液位計：該液位計所有與介質接觸的零部件均采用鋼塑復合管。所有能適用于各種強腐蝕介質的液位測量和控制。

5、 UHZ-1型除就地顯示液位外，還可配用我廠生產的XQ型發訊器。它可安裝在UHZ-1型液位計主體外側相應于上、下限液位報警的位置上，當主體內磁浮子隨液位升降而上下運動到報警設定點時，浮子內的磁鋼將使發訊器內干簧管的觸點閉合或斷開。由于發訊器采用磁路記憶的原理。故輸出的接點信號具有自保持功能，因而不怕停電。復電后。發訊器觸點的工作狀態仍能如實地反映被測介質液位的真實情況，這對確保工藝生產過程的安全運行起著非常重要的作用。配套使用我廠生產的MAT-XMTA系列報警控制儀可實現對液位的位式自動控制。

柴油儲罐液位計選型表：

柴油儲罐液位計應用須知
    1、側裝式液位與被測容器的上下分液管間較各裝一只截止閥門以便打開或總裝液位計，另一方面為維修液位帶來方便。在上下截止閥門關閉時，可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
    2、安裝液位計，法蘭中心線垂直度∠4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭（或耳朵攀）作固定支撐以增加強度。
    3、配套遠傳液位計變送器與二次儀表之間連線的芯線截面面積應大于0.8mm2，與交流電源同路平行鋪設時，至少應保持20厘米以上的距離，*單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
    4、選用液位控制器，其觸點容量，均以阻性負載設計如用非阻性或大功率負載則要用中間繼電器轉換。
    5、對液體介質中含有懸浮雜質和親磁物質的場合，不宜用本液位計（因?yàn)檫@些雜質會對浮子組件造成卡阻）

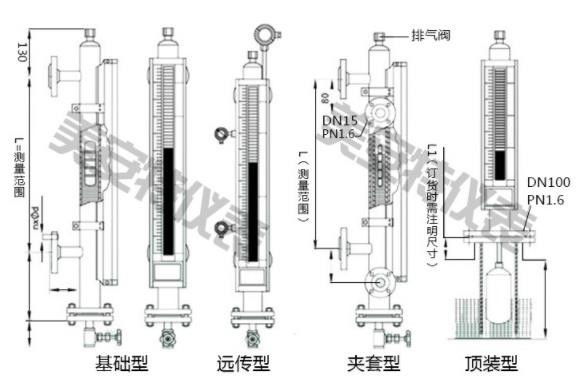

    6、外形結構圖中的“L1”為側裝式液位計的“沉筒距”此參數用戶必須了解，該參數與介質密度有關，根據浮力原理，浮子組件的長度與介質密度有關，故在選用、設計時必須考慮不同的介質有不同的L1詳細參數見表三（僅作參考）
