發布時間:2019-04-17 發布作者:

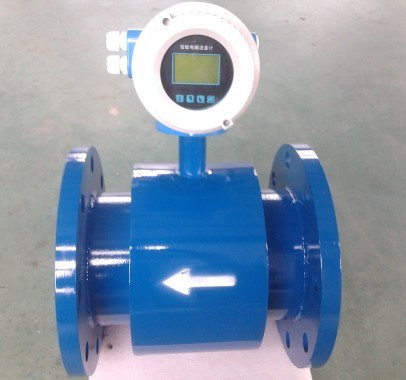

智能電磁流量計概述:
智能電磁流量計串模干擾信號和有效信號相串聯,疊加在一起作為輸入信號,因此,對串模干擾的抑制較為困難。對串模干擾應根據干擾信號的特性和來源,分別采用不同的措施來抑制。
智能電磁流量計特點
1.對于來自空間電磁耦合所產生的串模干擾,可采用雙絞線作為信號線,其目的是減少電磁感應,并使各個小環路的感應電勢互相呈反向抵消。也可采用金屬屏蔽線或屏蔽雙絞線。
2.根據串模干擾頻率與被測信號頻率的分布特性,采用相應的濾波器,如低通濾波器、高通濾波器、帶通濾波器等。濾波器是一個選頻電路,其功能是讓指定頻段的信號通過,將其余頻段的信號衰減,濾除。在工業控制中,串模信號往往比被測儀器變化快。故在A/D 轉換器前采用低通濾波器,如選用無源RC 濾波電路,或采用有源低通濾波器,都可以較好的對其濾除。
3.當對稱*變的串模干擾電壓或尖峰型串模干擾成為主要干擾時,選用積分式或雙積分式A/D 轉換器可以消弱串模干擾的影響。因?yàn)檫@種轉換器是對輸入信號的平均值而不是瞬時值進行轉換,所以,對于尖峰型串模干擾具有抑制作用;對稱*變的串模干擾,可在積分過程中相互抵消。
4.當被測信號與干擾信號的頻譜相互交錯時,通常的濾波電路很難將其分開,可采用調制解調器技術。選用遠離干擾頻譜的某一特定頻率對信號進行調制,然后再進行傳輸,傳輸途中混入的各種干擾很容易被濾波環節濾除,被調制的被測信號經硬件解調后, 可恢復原來的有用信號頻譜。
智能電磁流量計工作原理:
根據法拉第電磁感應定律,在磁感應強度為B的均勻磁場中,垂直于磁場方向放一個內徑為D的不導磁管道,當導電液體在管道中以流速v流動時,導電流體就切割磁力線.如果在管道截面上垂直于磁場的直徑兩端安裝一對電極則可以證明,只要管道內流速分布為軸對稱分布,兩電極之間產生感生電動勢:
e=KBDv (3-36)
式中,v為管道截面上的平均流速,k為儀表常數。由此可得管道的體積流量為:
qv= πeD/4KB (3-37)
由上式可見,體積流量qv與感應電動勢e和測量管內徑D成線性關系,與磁場的磁感應強度B成反比,與其它物理參數無關.這就是電磁流量計的測量原理.
需要說明的是,要使式(3—37)嚴格成立,必須使電磁流量計測量條件滿足下列假定:
①磁場是均勻分布的恒定磁場;
②被測流體的流速軸對稱分布;
③被測液體是非磁性的;
④被測液體的電導率均勻且各向同性。
公稱通徑 |
額定壓力等級 |
DN25-DN150 |
4.0MPa |
DN200-DN1000 |
1.0MPa |
DN1100-DN2000 |
0.6MPa |
DN2200-DN3200 |
0.25Mpa |
智能電磁流量計的技術參數
◆ 測量流體:±0.5%
◆ 準確度等級:0.25%
◆ 重復性:0.15%、0.25%
◆ 流體溫度:-25℃~180℃
◆ 額定壓力:(見右圖)
◆ 介質流速范圍:0.3~12m/s
◆ 電導率:≧5uS/cm
◆ 電極材料:316不銹鋼、哈氏合金B、哈氏合金C、鉭、鈦、鉑金、碳化鎢、鎳等
◆ 電極個數:4個電極(≦DN500)、6個電極(≦DN600)
◆ 襯里材料:氟丁橡膠CR、聚四氟乙烯F4(PTFE),聚全氟乙丙烯F46(FEP),聚氨酯橡膠PU等
◆ 表體法蘭材料:304不銹鋼、20#碳鋼、其他材料(特殊訂貨)
◆ 安裝形式:對夾式(≦DN300),法蘭連接型(DN3200)
◆ 防護等級:IP65、IP68
◆ 轉化器供電電源:220±20%、50HZ和24VDC兩種供電方式供選擇
◆ 信號輸出:標準輸出信號為脈沖輸出,可供選擇的輸出還有4-20mA,HART通訊協議,MODERBUS協議
◆ 結構形式:一體型和分體型(帶5m標配電纜)
◆ 功耗:065W
◆ 工作環境:環境溫度:-25℃~60℃,濕度為5%~90%
◆ 防爆等級:不防爆很防爆Exdeibmp‖CT3-T6
◆ 轉換器顯示界面:中英文的LCD顯示界面和操作界面和切換,可以顯示瞬時流量,累計流量,有多種流量單位選擇。
電極、接地環材料選擇:
電極、接地環材料 |
|
被測液體舉例 |
316不銹鋼 |
不耐無機酸、有機酸、氯化物的腐蝕,用于非腐蝕性介質 |
生活及工業用水、污水、礦漿、糖漿 |
含鉬不銹鋼 |
對溫度<80℃各種濃度的酸及堿溶液具有強的耐腐蝕性 |
磷酸、燒酸 |
OCr18Ni12Mo2Ti |
||
鈦(Ti) |
特別適用于氯離子存在的場合使用,能耐氯化物(氯化鈣、氯化鉀、氯化銨、氯化鈉)硫化物、堿液的腐蝕 |
冷凍鹽水、海水、氨水雙氧水、乙酸 |
鉭(Ta) |
具有優良的耐腐蝕性,幾乎和玻璃相似,幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸、王水、硫酸)的腐蝕。不耐堿、*、氧化物及發煙硫酸的腐蝕。 |
鹽酸王水、硝酸、硫酸 |
鉑(Pt) |
幾乎適用于所有化學介質的腐蝕,但不適用于王水和銨鹽 |
濃硫酸、熱堿溶液 |
襯里材料應根據被測介質的腐蝕性、磨損性的溫度來選擇。聚四氟乙烯(PIEE)襯里具有優良的耐強酸強堿腐蝕的性能,它也具有可靠的耐高溫性,高溫下不變形,不降色絕緣電阻的性能;它還具有不拈性,即不能和其他物質相粘接、表面光滑。因此測量粘度大(如糖漿)或容易結疤的介質(如氧化鋁)強腐蝕性介質(如硫酸、硝酸、鹽酸、磷酸等),溫度較高的介質或定期用蒸汽部洗管道的場合及有衛生要求的食品(如啤酒、牛奶、麥芽汁)均可選用四氟襯里。橡膠具有耐磨特點,廣泛用于測量水、工業用水、廢水、污水礦漿、泥漿、纖維漿等介質。
襯里材料選擇說明:
襯里 |
主要性能特點 |
可測介質舉例 |
注意事項 |
四氟(PTEE) |
耐熱耐腐蝕性能優良、表面光滑、不易粘著 |
高滲透性介質,如*、鹽酸、醋酸等。強腐蝕性介質,如硫酸、硝酸、電解質、燒堿等。易結疤的介質。 |
可用于衛生要求的場,適用于高溫流體。溫度范圍為(-30—+150℃)用于正壓管道 |
橡膠 |
有極好的彈性,耐磨性好,耐沖擊。耐一般弱腐蝕性介質的腐蝕。 |
水、廢水、污水、纖維漿、礦漿、泥漿 |
廣泛用于非腐蝕或磨損性介質的場合。溫度范圍-20—+80℃。用于正壓管道 |
儀表特點
■全數字量處理,抗干擾能力強,測量可靠,精度高、流量測量范圍可達150:1;
■超低EMI開關電源,適用電源電壓變化范圍大,抗EMI性能好;
■采用16位嵌入式微處理器,運算速度快,精度高,可編程頻率低頻矩形波勵磁,提高了流量測量的穩定性,功耗低;
■采用SMD器件和表面貼裝(SMT)技術,電路可靠性高;
■管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失;
■在現場可根據用戶實際需要在線修改量程;
■測量結果與流速分布,流體壓力,溫度、密度、粘度等物理參數無關;
■高清晰度背光LCD顯示,全中文菜單操作,使用方便,操作簡單,易學易懂;
■具有RS485、RS232、Hart和Modbus等數字通訊信號輸出;(選配)
■具有自檢與自診斷功能;
■小時總量計錄功能,以小時為單位記錄流量總量,適用于分時計量制(選配);
■內部具有三個積算器可分別顯示正向累積量反向累積量及差值積算量,內部設有不掉電時鐘,可記錄16次掉電時間。(選配);
■紅外手持操作器,115KHZ通訊速率,遠距離非接觸操作轉換器所有功能(選配)。
智能電磁流量計選型表:
型 號 |
代碼 |
說 明 |
MAT-LDE- |
|
智能電磁流量計 |
通徑 |
□□□ |
10-2200mm |
結構形式 |
S |
一體型 |
L |
分體型 |
|
電極材料 |
M |
不銹鋼 |
T |
Ti(鈦) |
|
D |
Ta(鉭) |
|
H |
哈氏合金 |
|
P |
Pt鉑 |
|
N |
Ni鎳 |
|
輸出方式 |
0 |
無輸出 |
1 |
4-20mA/1-5KHz |
|
2 |
4-20mA |
|
襯里材料 |
X |
橡膠 |
F |
聚四氟乙烯 |
|
P |
聚乙烯 |
|
J |
聚氨酯橡膠 |
|
就地顯示 |
0 |
無就地顯示 |
|
1 |
就地顯示 |
通訊方式 |
0 |
無通訊 |
1 |
RS485 |
|
2 |
RS232 |
|
3 |
Modbus |
|
4 |
Hart |
|
接地環 |
0 |
無接地環 |
1 |
有接地環 |
|
2 |
有接地電極 |
|
上限流量 |
(n) |
上限流量(量程)m3/h |
智能電磁流量計安裝:
1、傳感器可以安裝在被測介質流動的管道上之任何位置,但是須滿足上/下游直管道要求。還需注意應使傳感器所處位置能完全充滿被介質,這樣才能保證無故障的工作。如果使用場合會遇到在相當長時間內液體未充滿傳感器的情況,則應考慮在緊靠傳感器下游側管道上加裝一液位檢測變送器,以保證流量傳感器的正常使用。安裝時,流量傳感器的二個電極應處于水平位置,防止電極沾污并能排除由氣泡引起的接觸損失,必須時可在安裝位置的上游側設有一開口豎管用來排氣。
2、不應有鐵磁性物質靠近傳感器,傳感器應原理電磁場,否則會影響傳感器的磁場或信號電壓。
3、注意安裝位置使流量傳感器所受的壓力不超過其銘牌上的*工作壓力。
4、安裝時不應使流量傳感器本身成為荷重支撐點,傳感器安裝在水平或垂直管道上時,必須由夾持它的管道承受。為了傳感器使用時的安全可靠,可在緊靠出汗感器的管道上增加支撐。
5、對于流量傳感器與轉換器合一的電磁流量計,安裝時一定要考慮道防止雨水直淋和陽光直射的措施。
同時,流量傳感器應有良好的接地,電磁流量計的測量精度取決于傳感器的接地效果。對于電磁流量計測量系統,被測介質起導電體的作用,所以接地必須真正使得測量不會被任何外加電勢干擾。接地導線必須不傳送任何干擾電壓,因此,其他的電氣設備不應連接道相同的接地線上對于流量傳感器在金屬管道上的安裝,必須有測量接地及接地線。而對于它在塑料管道或有絕緣涂料/襯里/油漆管道上的安裝,還應裝加接地環方可。
