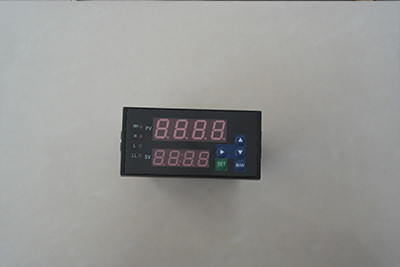

定量控制儀
發布時間：2019-04-13 發布作者：
定量控制系統是由流量傳感器、流量定量控制儀、電磁閥和配電箱等裝置組成�？蓪�(shí)現對流體的定量計量、定量灌裝、定量配料等過程的控制。從而大大解放了企業人員配置，及工作效率，減低勞動強度，實現自動化運行.
一：定量控制系統可實現的功能：
1.可外接啟動、停止、清零按扭。
2.可同時控制閥及泵的開啟。
3.可設置8個常用量。
4.斷電，重新啟動后按之前定量值繼續定量。
5.可查詢定量次數，定量量值，定量時間。
6.安裝微型打印機可以打印定量數據。
7.全中文液晶顯示，操作簡單方便。
8.可安裝大小閥控制定量，精度更精確。
以上特點是其他定量控制器無法同時實現的，定量控制儀優良上乘配置，而且可以根據用戶要求更改內部程序，使操作更符合現場要求。
二：定量控制系統原理：
定量計量開始時流量定量控制儀指示電磁閥開啟，流體進入流量傳感器。流量傳感器將流量信號傳給定量積算控制儀并開始計量，當流量達到設定值時，定量積算控制儀發出指令使電磁閥斷開，恢復到初始的關閉狀態。
定量控制系統工作原理
根據脈沖（電流）輸出的流量傳感器計算公式 Q=N/K
式中 Q --------累積流量（單位 升）
N-------- 流量信號脈沖數（次）
K- ------ 儀表常數（次/升）
將儀表常數置入控制儀內，控制儀根據設定值自動計算出其對應的脈沖數（電流），
控制儀啟動時改變內置的繼電器狀態，使得控制閥開啟，控制儀對來自傳感器的脈沖（電流）
信號進行計數，到達設定量時恢復繼電器的原始狀態，控制閥將關閉，從而實現對管道內流
量的定量（批量）控制。
三、定量控制系統技術參數：
1． 測量介質： 液體或氣體，由傳感器決定
2． 輸入信號： 1-4000Hz，方波 低電平<1.5V 高電平>4.5V，4-20ma
3． 定量范圍： 0.1-999999 升
4． 可置入儀表常數*大值： 999999 次/升
5． 為傳感器提供：12VDC , 50mA 電源
6． 環境條件: 0-45℃, 相對濕度<85%
7． 電源：220V（187-242）AC 50Hz

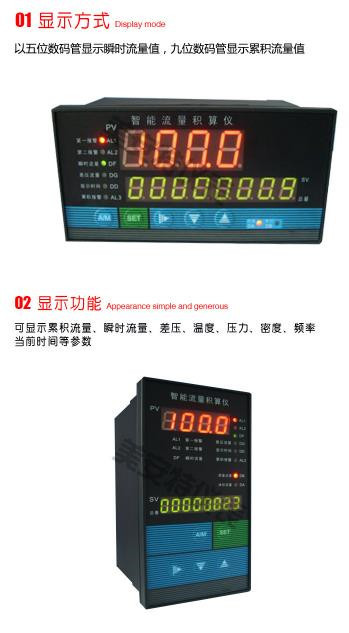

8． 11 位LCD 顯示累積總量與定量值和儀表參數，4 位LCD 顯示瞬時值。

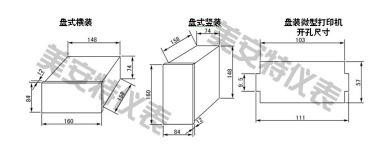

9． 外形尺寸: 寬160 高80 深150
10． 對累積總量、儀表常數及前次定量值進行掉電保護，保護時間大于10 年。
11. 保修期為十二個月。
四、定量控制系統技術要求：
給罐子定量加水（比如10L），在流量積算儀（定量控制儀）上輸入10L 的定量值，然后按一下啟動按鈕（或確認鍵），流量積算儀繼電器閉合(電磁閥打開，加水燈亮),流量積算儀開始累積，當累積數到達10L 后，流量積算儀繼電器斷開(電磁閥關閉，加水燈滅),本次定量完成。
如果要進行下一次定量控制，需按一下清零按鈕，再按以上步驟操作，如中間需要暫停，可按下停止按鈕。如果定量值與上次一致直接按啟動按鈕即可。
五、定量控制系統要求：
控制儀輸入為4-20mA 或脈沖信號，帶外接啟動、停止、清零，兩個繼電器輸出。
繼電器到電磁閥需加一個中間繼電器，如果電磁閥是24V 供電，需增加一個24V 開關電源。
注：定量控制系統指示燈、按鈕、中間繼電器、空氣開關、交流接觸器（可�。�、定量控制儀（液晶顯示）、控制箱、組成一個控制系統，控制現場（24VDC）電磁閥啟動或停止，另要加一個總電源開關、流量計，電磁閥，需要按照現場要求來做。(配件可以用戶自己配)
