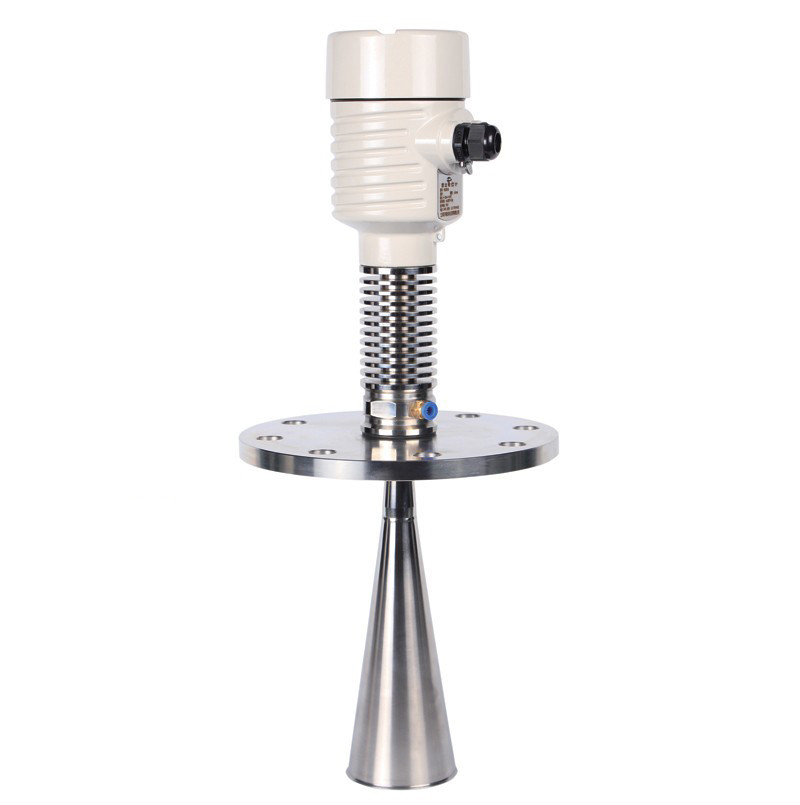

高溫雷達液位計概述

      高溫雷達液位計是應用于測量固體和液體物/物位測量的大量程連續調頻雷達。JLRS560是當今市場上較便捷、可靠的雷達物位計，它以78GHz的頻率創建了很短的波長，幾乎對所有固體材料才能產生極好的信號反射，甚至在非常陡峭和起伏的不規則料面也能產生良好的測定效果。4°窄波束角和短幾乎可以在任何位置實現安裝和可靠的物位測量，通過按鍵或手操器，進行簡單的設置，在極短時間內就可準備就緒和運行，真正體現了低成本和高效率并且極少維護的測量。

高溫雷達液位計主要具備以下優勢：

1、長達100m的量程

2、標準配置：過程溫度達-40到200℃、1250℃可選

3、就地背光顯示（標配）

4、防爆型（可選）

5、吹氣裝置（冷卻、清掃、保護）

高溫雷達液位計應用的主要行業

1）鋼鐵冶金：干熄爐預存室，煤倉，鐵礦石，干熄焦（CokeDryQuenching）裝置（簡稱CDQ）的干熄爐預存室的頂部，發射連續調制的高頻雷達波來連續測定CDQ預存室內部赤熱焦碳料位

2）水泥行業：生料庫，熟料倉，回轉窯，石油焦炭和成品水泥倉

3）電力行業：飛灰倉，粉煤倉

高溫雷達液位計參數：

名稱       高溫雷達液位計

線制       二線制

頻率       78GHz

波束角      4°

外殼       壓鑄鋁、不銹鋼

量程       100m

過程溫度   -40to200℃，1250℃

測量溫度   較高可測量物料溫度1250℃

主要特點



過程智能-先進的回波處理，性能無比

78GHz高頻，4°窄波束角，可在傾斜表面獲得極好的反射

平面天線，極好的防塵性能

按鍵操作或可選紅外手操器

吹掃連接不受粉塵或溫度變化影響

圖形化快速啟動向?qū)乖O(shè)置簡單

通訊選項

·HART,PROFIBUSPA，或FOUNDATIONFieldbus

·SIMATICPDM用于配置和診斷

·手持375/475，可組態和診斷

供電

·標準24VDC,max.30VDC,4to20mA

·PROFIBUSPAandFOUNDATIONFieldbusversions:13.5mA

高溫雷達液位計特點

1）2線制，78GHz連續調頻波雷達物位計，可用于固體物的連續物位監測，測量范100m。

2）即插即用的性能是大多數固體應用的理想選擇，包括極度粉塵和高溫應用，zui高溫度可達1250℃。*的設計允許使用本安型紅外手操器無需開蓋、按鍵即可進行安全、簡單的本地編程。

3）包括可選的圖形化本地顯示界面，可改進設置和操作，使用可視化快速啟動向?qū)Ш突夭ㄇ�做診斷支持。快速啟動向?qū)Э蓪?shí)現簡單啟動，只需設置幾個參數，就可實現基本操作。

4）關鍵應用：紅焦碳，高溫煤粉，鋼水，原煤倉。

5）堅固的一體化壓鑄鋁配合不銹鋼的殼體設計，適于各種工業場所應用

6）78GHz高頻可提供超窄波束角，避免安裝立管產生的噪聲，并可在傾斜物料表面獲得良好反射瞄準器可幫助波束對準特定的區域

7）針對極度粘附的固體粉料有吹掃連接可實現自清潔

8）本地顯示界面可進行現場編程和診斷

高溫雷達液位計尺寸結構：
