發布時間:2019-04-12 發布作者:

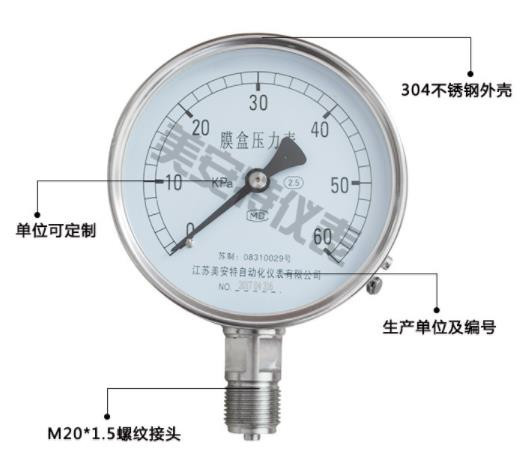

一、膜盒式微壓計產品簡介
表頭外徑 |
120mm(4.72inch) |
安裝形式 |
軸向前(法蘭)帶邊安裝型 |
壓力量程 |
普通型:0~60Pa (MIN) 0~5000Pa(MAX) |
接頭鏍紋 |
高壓和低壓孔均為1/8" 錐管螺紋,兩組(側面和背面各一組) |
外殼材質 |
壓模鑄鋁,主體和鉻化鋁部件經過168小時鹽浴試 |
防護等級 |
IP65 |
指針材質 |
鋁制 |
精度等級 |
在21℃下為± 2%FS(-0 型為3%,-00 型為4%)表頭在常溫條件下:精度優于+/-2% |
安裝方式 |
垂直安裝 |
||
刻度單位 |
Pa |
認可標準 |
ASME B40.1 |
刻度盤材質 |
鋁制 |
隨機附件 |
合格證,使用說明, 2 個1/8"NPT 堵頭,2 個1/8" 螺紋橡膠管接頭,和3 個帶螺釘?shù)那度胧桨惭b螺釘卡(有MP 和HP 選項的表,用安裝環和卡環固定器取代上述3 個螺釘) |
罩圈材質 |
ABS |
可選項目 |
(可選金連接器) 2M PU軟管(6/10) |
鏡面材質 |
亞克力 |
||
環境溫度 | -7~60℃ | 過壓防爆 |
約172KPa 時橡膠過壓塞被沖開 |
使用溫度 |
-10~75℃ |
注意事項 |
一定要將儀表安裝于垂面 |
三、膜盒式微壓計特點
·獨特的磚利設計
·磁動螺旋渦桿機構從根本上消除了齒輪傳動所產生的摩擦
·表內無需充注液體
·無慣性無漂移的指針運動
·本質上沒有滯后
·極好的抗振動抗抖動性能
·可測量正壓、負壓或差壓
·81 種量程,*小0-60Pa,*大0-210KPa
·2 組壓力接口(側面背面)+3 種安裝方式= 自由靈活的應用
·良好的精度,合理的價格
·儀表的磁體螺旋運動,安全可靠.
·泛的使用空間,能夠防震動、搖動和過壓.
·靈活的安裝方式,便于拆卸。亮麗的外觀更讓使用設備顯示價值。
·不會出現汽化、凍結或起異味和調水平等問題.
·眾多的壓力量程,能更好的適應客戶的要求.
·儀表面板設有調零裝置.
四 、膜盒式微壓計量程范圍
序號 |
量程范圍 |
序號 |
量程范圍 |
序號 |
量程范圍 |
A |
0~6KPa |
H |
0~160KPa |
O |
0~4.0 MPa |
B |
0~10KPa |
I |
0~250KPa |
P |
0~6.0 MPa |
C |
0~16KPa |
J |
0~400KPa |
Q |
0~10.0 MPa |
D |
0~25KPa |
K |
0~600KPa |
R |
用戶指定 |
E |
0~40KPa |
L |
0~1.0MPa |
|
|
F |
0~60KPa |
M |
0~1.6MPa |
|
|
G |
0~100KPa |
N |
0~2.5MPa |
|
|
五、膜盒式微壓計選型
※膜盒式微壓計用于測量氣體的微正壓或微負壓壓力。
※壓力真空型微差壓力表用于測量氣體的微正壓負壓壓力。
六、膜盒式微壓計應用
膜盒式微壓計系列儀表適用于監測空氣或氣體的壓差。廣泛用于潔凈車間正負壓的監測;風扇,鼓風機的壓力測試;過濾器前后的差壓監測;烘箱增壓及爐子通風監測;天然氣,煤氣管網監測;機械設備配套及其他設備或工業現場的壓差監測。過濾器阻力、風速、爐壓、孔板差壓、汽包水位及液體放大器或液壓系統壓力等,同時用于燃燒過程中的空氣煤氣比值控制及自動閥控制,以及醫療保健設備中的血壓和呼吸壓力監測。
七、膜盒式微壓計使用與維護
⑴儀表必須垂直:安裝時應使用扳手旋緊,不應強扭表殼;有三種安裝方式:嵌入、表面和管道。管道式安裝請選用A-610 附件,它適用31.75-50.8mm 的水平或垂直管道;嵌入式安裝孔直徑1 1 6 m m(有M P 和H P 選項時,安裝孔直徑123mm)。雖然標定是在垂直位置,但許多量程大于250Pa 的產品只需簡單調零即可用于任何一個角度。
⑵儀表使用宜在周圍環境溫度為-25~55℃。
⑶使用工作環境振動頻率<25HZ,振幅不大于1mm。 運輸時應避免碰撞。
⑷儀表使用范圍,應在上限的1/3~2/3之間。
⑸儀表應經常進行檢定(至少每三個月一次)
