發布時間:2019-04-12 發布作者:

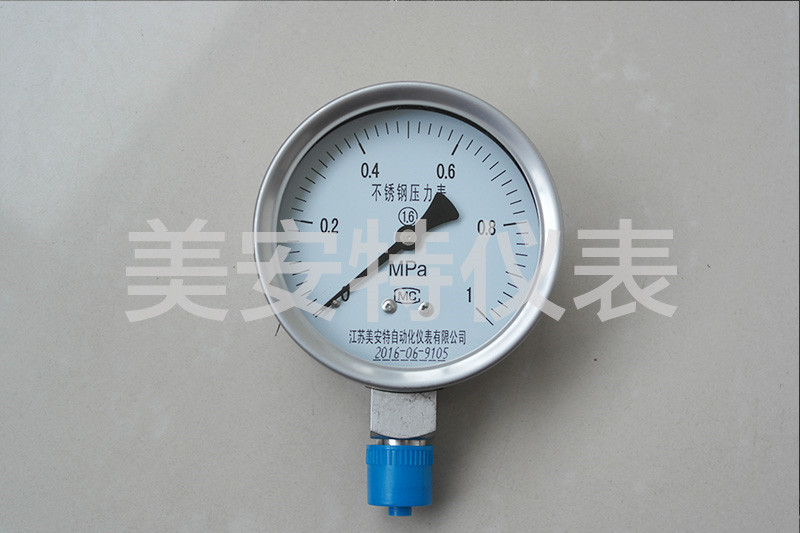

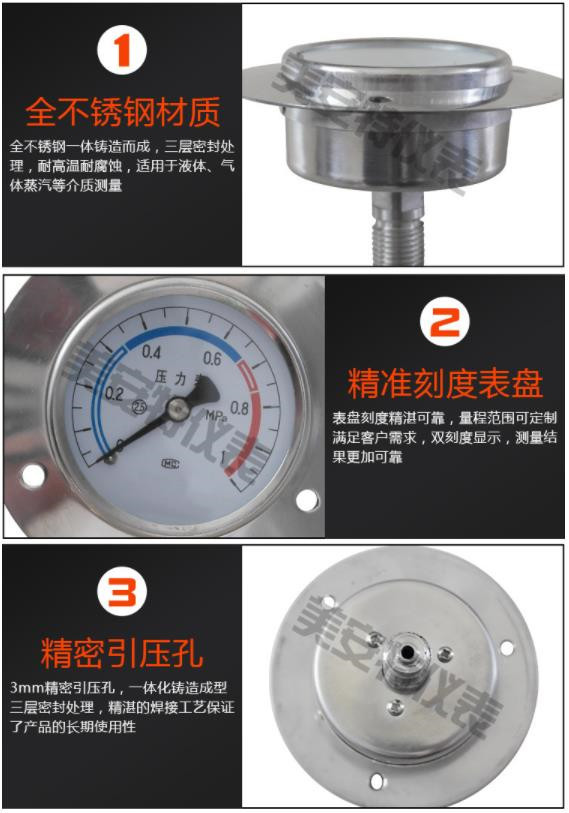

不銹鋼彈簧管壓力表簡述
不銹鋼彈簧管壓力表采用直接接觸式接頭和感壓元件材料,采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316,結構為全密封型,不銹鋼彈簧管壓力表具有較強的防被測介質腐蝕和抗環境腐蝕的能力。不銹鋼彈簧管壓力表適用于腐蝕性較強的適合不銹鋼元件檢測的介質和惡劣的外部腐蝕環境中 ,不銹鋼彈簧管壓力表廣泛應用于石油、化工、冶金等工業。
不銹鋼壓力表型號
|
Y-60B
|
YN-60B
|
Y-100B
|
YN-100B
|
Y-150B
|
YN-150B
|
不銹鋼壓力表精度等級
|
2.5
|
1.6
|
||||
不銹鋼壓力表測量范圍
MPA
|
0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;25;40;60;100;-0.1~0.15;
-0.1~0.3;-0.1~0.5;-0.1~0.9;-0.1~1.5;-0.1~2.4
|
|||||
不銹鋼壓力表接頭螺紋
|
M14X1.5Z/4"(NPT)G1/4"
|
M20X1.5Z/2(NPT)G1/2"G3/8"
|
||||
不銹鋼壓力表環境溫度
|
-40~70℃
|
|||||
不銹鋼壓力表環境振動頻率
|
不大于25HZ
|
|||||
環幅
|
不大于1MM
|
不銹鋼彈簧管壓力表結構原理:
不銹鋼彈簧管壓力表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。
壓力表通過表內的不銹鋼敏感元件(波登管、膜盒、波紋管)的彈性形變,再由表內機芯的轉換機構將彈性形變傳導至指針,引起指針轉動來顯示壓力。
對于在外殼內充液(一般為硅油或甘油)的儀表,能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
不銹鋼彈簧管壓力表技術指標:
1精度等級 :±1.0%;±1.6% ;±2.5%。
2表殼直徑:60mm;100mm ;150mm ;200mm。
3表殼材質:304不銹鋼 ,316不銹鋼。
4表殼形式:安全殼構造,隔板裝置后釋放
5彈性元件及接頭體材質:304; 316,彈性元件與接頭體氬弧焊接 。
6機芯材質: 304不銹鋼,316不銹鋼。
7接頭螺紋:M14×1.5;G1/4; M20×1.5 ;1/2 NPT 等。
8測量范圍:-0.1~0 MPa或,0.1~160 MPa
9指針: 普通
10表玻璃: 有機玻璃、安全型雙層玻璃
11耐震型充填材質 甘油98%(可選擇硅油、氟油或其它類別)
12使用環境溫度:
1)-25~70℃(外殼內充液)
2)-40~70℃(外殼內不充液)
13溫度影響:不大于0.4%/10℃(使用溫度偏離20±5℃)
14抗工作環境振動:V·H·4級(外殼內充液) V·H·3級(外殼內不充液)
15重量:0.2kg (Y-50) 0.35Kg(Y-60) 0.55Kg(Y-75) 0.85Kg(Y-100) 0.95kg (Y-150)

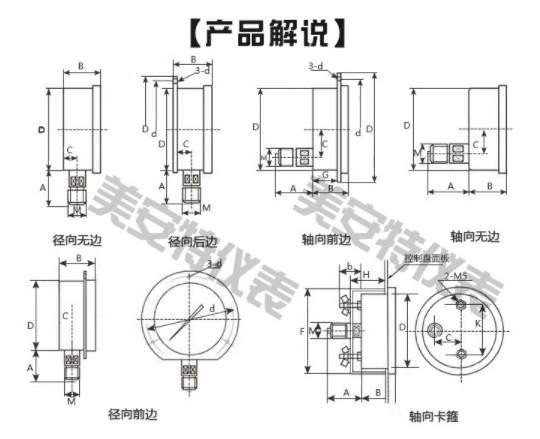

壓力表直接安裝式儀表的主要安裝尺寸。具體如下圖和表
外客公稱直徑D
mm
|
接頭尺寸
|
||
d
|
L
|
d 1
|
|
60
|
M14×1.5
|
14
|
5
|
100
|
M20×1.5
|
20
|
6
|
150
|
|||
200
|
|||
250
|
|||
注:當對儀表接頭螺紋有特殊要求時,用戶與廠商協商解決
|
