3．17500超聲波流量計裝置的組成

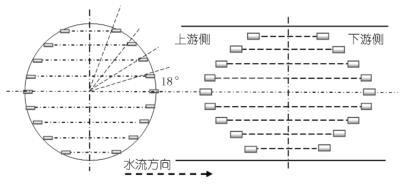

7500流量計裝置由2臺現地單元組成，分別是7500主機A，7500從機B(以下簡稱7500A，7500B)，7500A帶有數據顯示功能。每臺機組均由36支換能器組成18聲路布置在蝸殼前的壓力鋼管上，使用高強度防水銅軸電纜，將換能器測量的信號分別連接到7500的主機和從機上。7500主機和從機通過ＲS－485總線實現與流量測量和效率分析系統主機柜的通訊。7500系列流量計的通訊方式采用標準的ModBus協議，從流量計裝置獲取的信號量包含有機組流量、流速、聲速及增益等。同時，為了防止流量測量與效率分析系統出現系統故障而不能進行數據傳送，7500流量計的主機會將流量數據以模擬量的方式發送到機組的監控系統作為備用數據存儲。換能器具體的安裝布置如圖1所示。

3．230號或31號機組與28號機組流量計裝置實現相互測量

地下電站的30，31號機組采用相同的流量計裝置和測流系統進行測流。28號機組的整個流量計裝置和測流系統采用的是其他生產廠家的。為了滿足現場效率試驗的需要，也為了使流量測量能夠得到更加高精度的數據，3臺機組流量計現地單元的設計在安裝上與其他機組不同。30號或31號機組的流量計裝置主機通過切換箱的切換，可以接收到28號機組流量計裝置的換能器所送上來的信號。同理，28號機組的流量計主機也可以接收到30號或31號機組流量計裝置的換能器所送上來的信號，以實現互測功能。不同廠家流量計裝置的主機可以去測量其他流量計裝置的換能器信號，流量計主機的測量精度是不同的，這樣更能反映出真實的流量值。（相關產品推薦：渦街流量計）

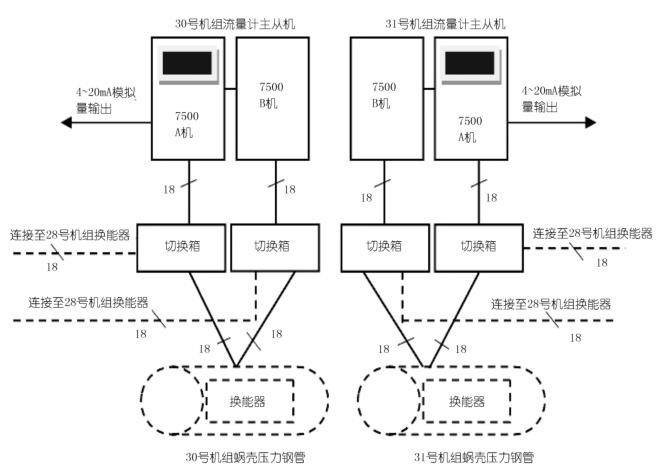

在三峽水利樞紐電站所有機組的測流系統中，這3臺機組是較好的采用了該設計方案的。其安裝連接情況如圖2所示。

3．3流量測量系統總體結構

由水輪機的效率計算公式可以看出，水輪機的流量、工作水頭、有功等是計算水輪機效率不可缺少的重要參數，也是流量測量系統必須要獲取的。因此，測流系統需要與機組LCU(現地控制單元)、機組振擺等采集到的數據實現相互共享。

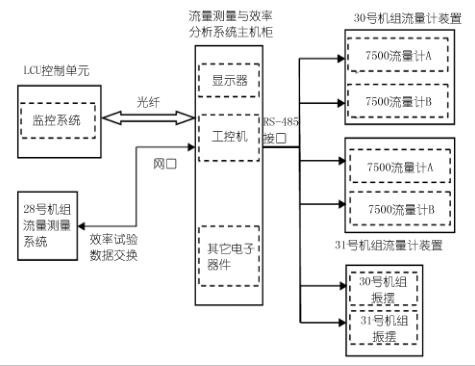

為了方便水輪機效率相關數據的管理，在本系統中，將30號、31號機組和28號機組的數據全部在一個人機界面中統一進行處理。同時，采用研華工業控制計算機作為流量測量與效率分析系統的主機，系統的整體構架如圖3所示。
