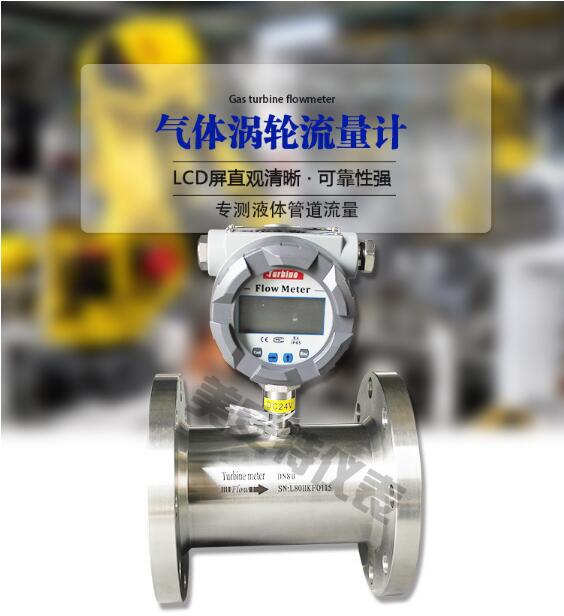

_氣體渦輪流量計廠家
執行標準 |
封閉式管道中氣體流量的測量—氣體渦輪流量計(GB/T8940-2003) |
儀表口徑及連接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 |
精度等級 |
±1.5%R(±1%R需特制)* |
量程比 |
1:10 ;1:20 ;1:30 |
儀表材質 |
表體:304不銹鋼或鑄鋁 |
使用條件 |
介質溫度:-20℃~+80℃ |
工作電源 |
A.外電源:+24VDC±15%,紋波≤±5%,適用于4-20mA輸出、脈沖輸出、RS485等 |
整機耗能 |
外電源:< 1W |
信號輸出功能 |
脈沖信號、4-20mA電流信號、控制信號 |
通訊輸出功能 |
RS485通訊 |
實時記錄功能⑤ |
起停記錄、日記錄、定時間間隔記錄 |
信號接線口 |
內螺紋M20×1.5或其他 |
防爆等級 |
ExdⅡBT6或ExiaⅡCT4 |
防護等級 |
IP65 |
公稱通徑 |
型號 |
標準量程 |
擴展量程 |
常規耐壓等級 |
特制高壓等級 |
安裝方式 |
||
DN20 |
LWQ-20 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法蘭 |
DN25 |
LWQ-25 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法蘭(螺紋) |
DN32 |
LWQ-32 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法蘭 |
DN40 |
LWQ-40 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法蘭(螺紋) |
DN50 |
LWQ-50 |
A1 |
6-65 |
B1 |
5-70 |
1.6 |
2.5,4.0 |
法蘭 |
LWQ-50 |
A2 |
10-100 |
B2 |
8-100 |
||||
DN65 |
LWQ-65 |
A |
15-200 |
B |
10-200 |
1.6 |
2.5,4.0 |
法蘭 |
DN80 |
LWQ-80 |
A1 |
13-250 |
B |
10-160 |
1.6 |
2.5,4.0 |
法蘭 |
LWQ-80 |
A2 |
20-400 |
法蘭 |
|||||
DN100 |
LWQ-100 |
A1 |
20-400 |
B |
13-250 |
1.6 |
2.5 |
法蘭 |
LWQ-100 |
A2 |
32-650 |
法蘭 |
|||||
DN125 |
LWQ-125 |
1 |
25-700 |
B |
20-800 |
1.6 |
2.5 |
法蘭 |
DN150 |
LWQ-150 |
A1 |
32-650 |
B |
80-1600 |
1.6 |
2.5 |
法蘭 |
LWQ-150 |
A2 |
50-1000 |
法蘭 |
|||||
DN200 |
LWQ-200 |
A1 |
80-1600 |
B |
50-1000 |
1.6 |
______ |
法蘭 |
LWQ-200 |
A2 |
130-2500 |
法蘭 |
|||||
DN250 |
LWQ-250 |
A1 |
130-2500 |
B |
80-1600 |
1.6 |
______ |
法蘭 |
LWQ-250 |
A2 |
200-4000 |
法蘭 |
|||||
DN300 |
LWQ-300 |
1 |
200-4000 |
B1 |
130-2500 |
1.6 |
______ |
法蘭 |
B2 |
320-6500 |
1.6 |
儀表型號 | LWQ-N | LWQ-A | LWQ-B | LWQ-C | LWQ-D |
信號輸出 | 脈沖 | 4-20mA | 無 | 4-20mA | 可選4-20mA/脈沖 |
供電電源 | +24VDC±15% | +24VDC±15% | 鋰電池 | 24VDC±15% | 24VDC±15%+鋰電池 |
精度等級 | 2.5~1.5級 | 1.5~1.0級 | 1.5~1.0級 | ||
測量范圍 | 標準量程 | 標準量程或擴展量程 | 標準量程或擴展量程 | ||
顯示器 | 無 | 有 | 有 | ||
溫壓補償 | 無 | 無 | 有 | ||
通訊接口 | 無 | 無 | RS485 | ||
實時記錄 | 無 | 無 | 有 | ||
儀表材質 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | ||
防爆等級 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | ||
防護等級 | IP65 | IP65 | IP65 | ||
整機功耗 | < 1W | < 1W | < 1W | ||
儀表通經 | DN25~DN300 | DN25~DN300 | DN25~DN300 | ||
安裝方式 | 法蘭安裝 | 法蘭安裝 | 法蘭安裝 | ||
介質溫度 | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | ||
環境溫度 | -30℃~60℃ | -30℃~60℃ | -30℃~60℃ |
