渦輪流量計的工作動態范圍至少為10：1，在此范圍內規定了線性度。較大流量由與尺寸與較大壓降和較大轉子速度相關的設計因素確定。范圍的較小值由線性規范本身確定。由于小的，不可避免的制造差異，線性誤差曲線對于各個儀表是獨特的，并且通常由制造商提供。盡管在可能的情況下建議，但是應用的條件通常并且不一定與初始或甚至后續校準的條件重復。這在實際操作條件極端或介質昂貴或難以處理的應用中具有至關重要的作用。

一、螺紋式渦輪流量計的概述
        螺紋式渦輪流量計流體流經螺紋式渦輪流量計表體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由長久磁鋼和線園組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線國的磁通量，從而使線國兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。
        螺紋式渦輪流量計是一種精密測量儀表，采用先進的微處理技術，具有功能強，流量范圍寬，操作簡單，安裝使用方便的特點。廣泛應用于石油、化工、冶金、科研等領域的計量、配備衛生接頭的渦輪流量計多應用于制藥領域。

二、螺紋式渦輪流量計優點:
1、壓力損失小，葉輪具有防腐功能
2、可就地顯示，瞬時流量，累計總量
3、整機功率低，能憑內部電池長期工作，是理想的無源顯示儀表
4、采用EEPROM對累計流量儀表系數進行掉電保護，保護時間大于10年

三、螺紋式渦輪流量計的結構與工作原理
1結構
傳感器的結構如圖1所示,它主要由殼體、前導向架、葉輪、后導向架、壓緊圈和帶放大器的磁電感應轉換器等組成。
2工作原理
當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性收變磁電感應系統中的磁電阻。使通過線圈的磁通量周期性發生變化而產生電脈沖信號，經放大器放大后傳送至相應的流量積算儀表，進行流量或總量的測量。

四螺紋式渦輪流量計的主要技術參數

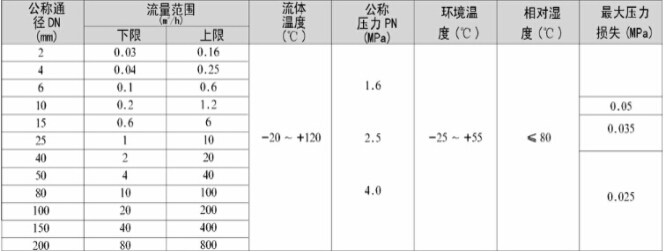

1、流量計的公稱通徑、流量范圍、流體溫度、公稱壓力、環境溫度、相對濕度、zui大壓力損失見表1

2、電氣性能指標
工作電源：外電源: +24VDC
          內電源：3.6V鋰電池(鋰電池可用二年以上)
輸出方式：脈沖信號4~20mA電流信號，對應流量0~Qmax,20mA對應流量可由用戶自己設定。RS485通訊：可傳輸瞬時流量和累積流量和時間、日期
3、防爆標志: Exd Ⅱ BT4
4、防護等級: IP65

五、螺紋式渦輪流量計的外形尺寸與安裝

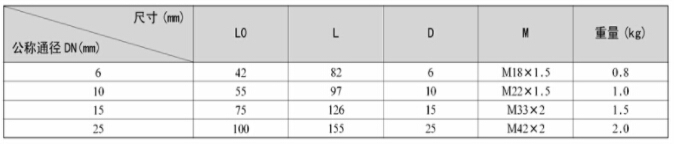

1、公稱通徑DN6~25見圖2、表2

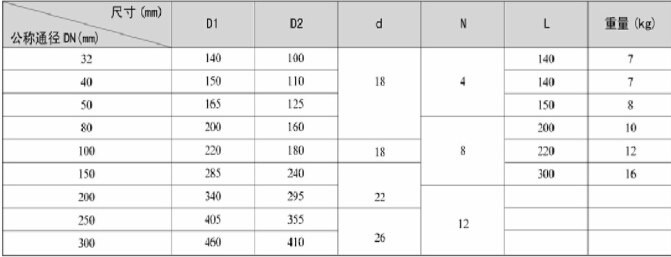

2、公稱通徑DN32~300(見圖3，表3)1.6MPa

注:法蘭連接尺寸:執行GB/T9119-2000標準

六、螺紋式渦輪流量計安裝
1.安裝的場所
流量計應地被測液體的溫度為-20~+120℃,環境相對濕度不大于80%的條件下工作。從維護方便角度考慮，應安裝在容易拆換和避免配管振動或配管有應力影響的場所。考慮到對放大器的保護，應盡量避免使它受到強的熱輻射和放射性的影響。同時,必須避免外界強電磁對檢測線圈的影響，如不能避免時，應在傳感器的放大器上加設屏蔽罩，否則干擾將會重影響顯示儀表的正常工作。
2.安裝的位置
流量計應水平安裝，安裝時傳感器上的指示流向的箭頭應與流體的流動方向相符。
3.配管要點
（1）為了清除液體渦流和斷面流速不均對測量的影響，應在傳感器進出口處安置必要的直段或整流器。一般要求上游部分(進口處)的直管段為(15~20)D(D為傳感器公稱通徑).下游部分(出口處的直管段長度為5D),而直管管徑和傳感器通

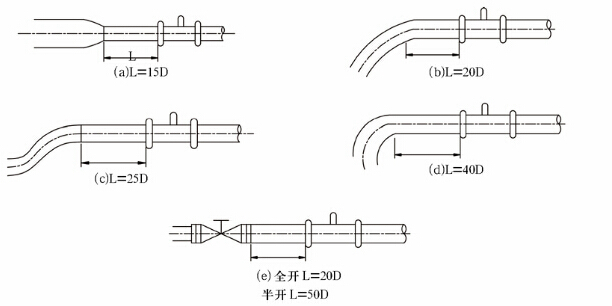

此外還應根據傳感器前面配管的狀態來決定上游部分的直管段長度，一般推薦如下(見圖4)

調諧收縮時：L= 15D單彎管接頭時：L= 20D
雙彎管接頭時：L=25D（一個平面） L=30D（二個平面）
直角彎管接頭時：L=40D
有直截止閥時：L=20D（閥門全開）
        L=50D（閥門半開）
另外。為了更有效清除渦流，提高測量精度，可在上游部分的直管段轉入一束導管組成的整流器。法語上整流器后上：游部分的直管段長度為(10~20)D。
（2）為了清除流休中的雜質，確保傳感器的正常工作，提高傳感器的壽命，在傳感器前的管路上應裝上目數為3~9日/厘米2的過濾器。一般情況下通徑大的目數稀，通徑小的目數密。為保證傳感器正常運行，還應據實際使用情況選用過濾網。
（3）焊接傳感器進口法蘭時，必須注意管內無突出部分。當連接進口法蘭時，兩法蘭外周嬰完全吻合，圈不能暴露在管內。偏心異徑接頭將會引起流速不均分布現象，故不能使用。
（4）為了保證工作通徑下檢修的需要，變送器前后管道上應安置切斷閥門(截止閥),同時應設置旁通管道。
流量控制閥要裝在傳感器的下游。傳感器使用時上游所裝的截止閥必須全開，避免上游部分的流體產產紊流現象。
（5）通過傳感器的流量過大時(超過流量范圍上限)，軸承將因轉速過高面加快磨損。為此，在預計有過大流量的情況時，可利用安置在下游部分的流量控制閥調節流。
（6）由于管道內的氣體會給傳感器的測量帶來很大誤差，因此安置時應特別注意被測量液體中混有氣體的情況，尤其是對輕質液體介質的測量必須裝有空氣分離器。空氣分離器通往傳感器的配管要向上傾斜安裝，使氣體在此積存。此外，還應注意傳感器下游背壓的控制，背壓的大小可按下式計算：Pa≥△P+1 .25Pv
式中：Pa-下游背壓:
△P-zui大流量時傳感器的壓力損失；
Pv-zui高使用溫度時介質的飽和蒸汽壓。
（7）)在新管路上安裝傳感器時，為避免管路中雜質進入傳感器，應先用--空管子代替?zhèn)鞲衅鞯冗\行一段時間后，確認雜質已排除再換上傳感器。
（8）公稱壓力PN16、25Mpa傳感器在安裝時，應在卡套的冷刃口，螺母的螺紋及各接觸部位涂少量的潤滑油按順序?qū)⒙菽福ㄌ滋自诠茏由�，然后將管子插入傳感器殼體的錐孔底部，放正卡套，在旋緊螺母的同時轉動管子直至不動為止，再旋緊螺母1~11/3圈。

七、螺紋式渦輪流量計的訂貨須知
用戶訂購本產品時要注意根據管道公稱直徑、流量范圍、公稱壓力、介質zui大壓力、介質溫度范圍、環境條件選擇合適的規格，在危險場所使用的必須注明防爆等級要求。
流量計一般為基本型，帶工況脈沖輸出，若需其它附件及輸出功能，請在訂貨時注明。用戶在訂貨時，請按照下列格式，詳細正確地填寫。
