原則上設計軸流式渦輪機很簡單，即將螺旋槳放入管中。憑借多年的經驗，基本設計已發展成相對復雜的裝配。任何設計的關鍵方面是保持渦輪機自由旋轉。因此，組件內的軸承設計和阻力源得到了特別關注。
由于這個原因，很難制造微型軸流式渦輪機，因?yàn)橄鄬?duì)的渦輪機能量在很大程度上被軸承和傳感器拖動所抵消。為了旋轉效率，采用滑動襯套或滾子/滾珠軸承。通常采用球來處理末端推力。在一些設計中存在流體動力學設計的渦輪機和軸承支撐在渦輪機前方形成低壓區域。結果，渦輪被向前拉，從而減輕或消除了端部推力。

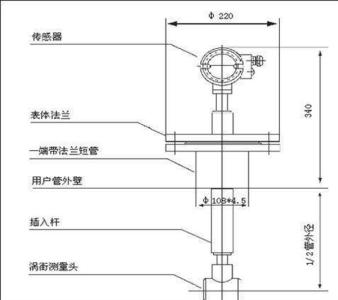

插入式渦輪流量計概述
        插入式渦輪流量計傳感器是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。 插入式渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。 插入式渦輪流量計可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
       插入式渦輪流量計具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10m/s的液體，對于運動粘度大于5×10m/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。

二、插入式渦輪流量計技術參數

LWGY型小口徑(小流量)液體流量計傳感器的型號和規格代號表

三、技術性能
儀表口徑及連接方式4、6、10、15、20、25、32、40采用螺紋連接（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接精度等級±1%R、±0.5%R量程比1:10；1:15；1:20儀表材質304不銹鋼、316（L）不銹鋼等被測介質溫度（℃）-20～+120℃環境條件溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa輸出信號脈沖頻率信號，低電平≤0.8V 高電平≥8V供電電源+12VDC 、+24VDC（可選）信號傳輸線STVPV3×0.3（三線制）傳輸距離≤1000m信號線接口豪斯曼接頭防爆等級非防爆產品防護等級IP65
