電容式壓力變送器儲罐接口液位水平測量

發布時間：2019-02-19  發布作者：

介紹

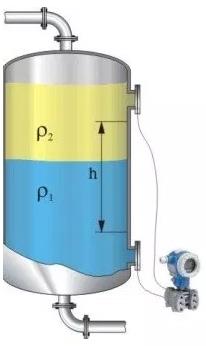

     電容式壓力變送器用于測量具有不同比重（S）的兩種流體的界面。要進行界面測量，總體水平必須始終等于或高于低壓水龍頭。重要的是，水平足夠大，以在兩個特定的重力極值之間創建合理的DP。這種測量可以在有或沒有遠程密封的情況下完成。但是，從維護的角度來看，使用遠程密封組件可能更容易; 在某些應用中，將濕腿保持在恒定高度可能是困難的。
情況

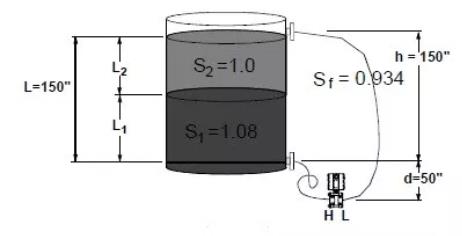

     容器需要界面測量，其中水平為150英寸。該容器具有兩種比重為1.0和1.08的流體。
     要確定變送器的校準范圍，需要做出以下四個假設：
1.在較低的校準值（4 mA點）下，罐中注入較輕的液體。
2.在上校準值20 mA點處，罐中充滿較重的液體。
3.通向發射器的分接頭始終處于淹沒狀態�？傮w水平應等于或高于上部（低壓）水龍頭。
4.低壓側始終存在參考水平。這可以通過遠程密封系統或濕腿實現。參考水平必須具有恒定的高度和密度。當高壓和低壓濕腿的密度不同時，濕腿系統的計算略有改變。

     測量的水平由兩種流體的組合組成：
 L = L1S1 + L2S2
 當油箱充滿較輕的液體時，變送器將為4 mA（或量程的0％），L2 = L：
HP = L2S2 + dSf
LP = dSf + hSf
4 mA DP = HP - LP = L2S2 - hSf
DP =（150×1.0） - （150×0.934）
4mA = 9.9inH2O
 當儲罐充滿較重的液體時，變送器將為20 mA（或100％的量程），L1 = L：
HP = L1S1 + dSf
LP = dSf + hSf
20 mA DP = HP - LP = LS1 - hSf
DP =（150×1.08） - （150×0.934）
20mA = 21.9inH2O
     校準跨度為9.9至21.9inH2O。當變送器在H20中讀取9.9時，罐中充滿了較輕的液體。當變送器讀數為21.9 inH20時，油箱中充滿了較重的液體。
     要確定混合流體界面的位置，請使用DP讀數作為跨度的百分比。例如，如果變送器輸出為18.4 mA或DP為20.7 inH​​2O，則使用以下公式計算接口：
     好處
•低成本
•易于安裝
•無需額外組件

     限制
•跨度必須足夠大才能測量; 水龍頭之間的距離或比重差必須很大
•必須始終覆蓋上水龍頭。
•小跨度易受溫度引起的誤差影響。
