磁翻板液位計執行路的結構與分類
前面已經提到.氣動執行器主要由執行機構與控制機構兩大部分組成。根據不同的使用要求，它們又可分為許多不同的型式.下面分別做一介紹。
1.執行機構
氣動執行機構主要分為薄膜式和活塞式兩種。其中薄膜式執行機構最為常用，它可以用作一般控制閥的推動裝置，組成氣動薄膜式執行器，習慣上稱為氣動薄膜調節閥。它的結構簡單、價格便宜、維修方便，應用廣泛。
氣動活塞式執行機構的推力較大.主要適用于大口徑、高壓降控制閥或蝶閥的推動裝置。
除了薄膜式和活塞式之外。還有長行程執行機構。它的行程長_、轉矩大.適于輸出轉角(00 - 900)和力矩，如用于蝶閥或風門的推動裝置。
氣動薄膜式執行機構有正作用和反作用兩種型式。當來自控制器或閥門定位器的信號壓力增大時，閥桿向下移動的叫正作用執行機構((ZMA型)當信號壓力增大時.閥桿向上移動的叫反作用執行機構(ZMB型)。正作用執行機構的信號壓力是通人波紋膜片上方的薄膜氣室.如圖5一I一I所示;反作用執行機構的信號壓力是通人波紋膜片下方的薄膜氣室。通過更換個別零件，兩者便能互相改裝。
根據有無彈簧執行機構可分為有彈簧的及無彈贊的，有彈贊的薄膜式執行機構最為常用，無彈簧的薄膜式執行機構常用于雙位式控制(即氣開氣關型)。
有彈贊的薄膜式執行機構的輸出位移與枯人氣壓信號成比例關系，當信號壓力(通常為0.02一0. 1 MPa)通人薄膜氣室時.在薄膜上產生一個推力，使悶桿移動并壓縮彈贊.直至彈簧的反作用力與推力相平衡，推桿穩定在一個新的位置。信號壓力越大，閥桿的位移量也越大。閥桿的位移即為執行機構的直線輸出位移，也稱行程.行程規格有10 mrn,16 mm, 25 mm,40 mm,60 rnm,100 mm等。
2.控制機構
控制機構即控制閥。實際上是一個局部阻力可以改變的節流元件。通過閥桿上部與執行機構相連，下部與閥芯相連。由于防腐液位計悶芯在閥體內移動，改變了閥芯與閥座之間的流通面積.即改變了閥的阻力系數.被控介質的流最也就相應地改變，從而達到控制工藝參數的目的。根據不同的使用要求，控制閥的結構型式很多、主要有以下幾種:

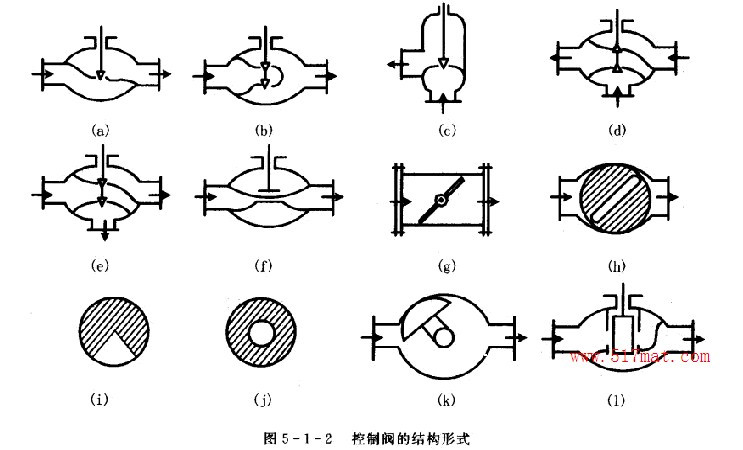

(1)直通單座控制閥這種閥的閣體內只有一個閥芯與阿座，如圖5一1 -2(a)所示。其特點是結構簡單、泄泥最小，易于保證關閉，甚至完全切斷。但是在壓差大的時候，流體對閻芯上下作用的推力不平衡，這種不平衡力會影響閥芯的移動。因此這種閥一般應用在小口徑、低壓差的場合。 (2)直通雙座控制閥閥休內有兩個閥芯和閥座，如圖5一1-2(b)所示。這是最常用的一種類型。由于流體流過的時候.作用在上、下兩個閥芯上的推力方向相反而大小近于相等，可以互相抵消，所以不平衡力小。但是，由于加工的限制，上下兩個輝芯閥座不易保證同時密閉，因此泄漏最較大。
根據閥芯與閥座的相對位里，這種閥可分為正作用式與反作用式(或稱正裝與反裝)兩種型式。當閥體直立，閥桿下移時，閥芯與閥座間的流通面積減小的稱為正作用式，圖5一1 -2(b)所示的為正作用式時的情況。如果將閥芯倒裝，則當閥桿下移時，閥芯與悶座間流通面積增大，稱為反作用式。
(3)角形控制閥角形閥的兩個接管呈直角形，一般為底進側出，如圖5一1一2(c)所示。這種閥的流路簡單、阻力較小，適用于現場管道要求直角連接，介質為高鉆度、高壓差和含有少量懸浮物和固體顆粒狀的場合。
(4)三通控制閥三通閥共有三個出人口與工藝管道連接。其流通方式有合流(兩種介質混合成一路)型和分流(一種介質分成兩路)型兩種，分別如圖5-1一2(d),(e)所示。這種閥可以用來代替兩個直通閥，適用于配比控制與旁路控制，與直通閥相比，組成同樣的系統時，可省掉一個二通閥和一個三通接管。
(5)隔膜控制閥它采用耐腐蝕襯里的閥體和隔膜，如圖5一1一2(f)所示。隔膜閥結構簡單、流阻小、流通能力比同口徑的其他種類的閥要大。由于介質用隔膜與外界隔離，故無填料，介質也不會泄漏.這種閥耐腐蝕性強，適用于強酸、強堿、強腐蝕性介質的控制，也能用于高粘度及懸浮顆粒狀介質的控制。
選用隔膜閥時，應注意執行機構須有足夠的推力。一般隔膜閥直徑大于100 mm時，均采用浮球液位計活塞式執行機構。由于受襯里材料性質的限制，這種閥的使用溫度宜在150℃以下，壓力在1 MPa以一F。
(6)蝶閥又名翻板閥，如圖5一1 -2(g)所示。媒閥具有結構簡單、重量輕、價格便宜、流阻極小的優點，但泄漏量大，適用于大口徑、大流量、低壓差的場合，也可以用于含少量纖維或懸浮顆拉狀介質的控制。
(7)球閥球閥的閥芯與閥體都呈球形體，轉動閥芯使之與闊體處于不同的相對位置時，就具有不同的流通面積，以達到流量控制的目的，如圖5一I -2(h)所示.
球閥閥芯有“V，形和“U”形兩種開口形式，分別如圖5-1-2(i).(j)所示。U形球閥的節流元件是帶圓孔的球形體，轉動球體可起控制和切斷的作用，常用于雙位式控制oV形球閥的節流元件是V形缺口球形體，轉動球心使V形缺口起節流和剪切的作用.適用于高貓度和污穢介質的控制
(8)凸輪撓曲閥又名偏心旋轉閥。它的閥芯呈扇形球面狀，與撓曲臂及軸套一起鑄成，固定在轉動軸上，如圖5一I一2(k)所示.凸輪撓曲閥的撓曲臂在壓力作用下能產生撓曲變形.使閥芯球面與閥座密封圈緊密接觸.密封性好。同時，它的重量輕、休積小、安裝方便，適用于高枯度或帶有懸浮物的介質流星控制。
(9)籠式閥又名套筒型控制閥，它的玻璃管液位計閥體與一般的直通單座閥相似，和圖5一1一2(1)所示�；\式閥內有一個圓柱形套筒(籠子)。套筒壁上有一個或幾個不同形狀的孔(窗口).，利角套筒導向.閥芯在套筒內上下移動，由于這種移動改變了籠子的節流孔面積，就形成了容扁特性并實現流量控制�；\式閥的可調比大、振動小、不平衡力小、結構簡單、套筒互換性好.更換不同的套筒(窗口形狀不同’即可得到不同的流量特性，悶內部件所愛帥汽蝕小、噪音小，是一種性能優良的閥，特別適用于要求低噪音及壓差較大的場合，但不適用高溫、高貓度及含有固體顆粒的流體.除以上所介紹的閥以外，還有一些特殊的控制閥。例蛆小流量閥適用于小流量的精密控制，超高壓周適用于高靜壓、高壓差的場合。
