1. 磁翻板液位計系統的特點
集散控制系統采用以徽處理器為核心的“智能技術”.凝獲了計算機的最先進技術，成為計算機應用最完善、最豐富的領域。這是集散控制系統有別于其他系統裝I的最大特點。
集散控制系統采用分級梯階結構，是從系統工程出發。考慮系統功能分散、危險分散、提高可幸性、強化系統應用靈活性、降低投資成本、便于維修和技術更新等優化選擇而得出的。

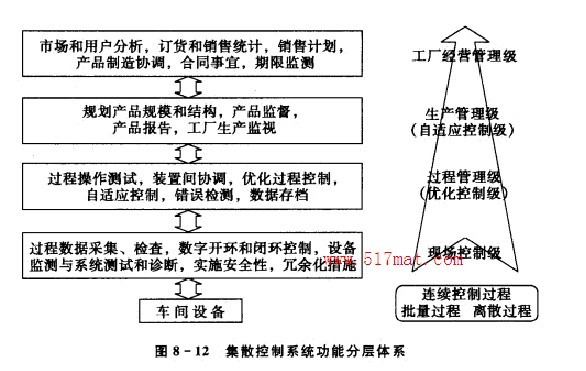

分級梯階結構通常分為四級，如圖8一12.第一級為現場控制級，根據上層決策直接控制過程或?qū)ο蟆５诙墳檫^程控解(管理)級，根據上層給定的目標函數或約束條件、系統辨識的數學棋型得出優化控制策略，時過程控制進行設定點控制;第三級為生產管理級，根據運行經驗.補償工況變化對控制規律的影響，維持系統在最佳狀態運行‘第四級為工廠管理級，其任務是決策、計劃、管理、調度與協調.根據系統總?cè)蝿?wù)或總目標，規定各級任務并決策協調各級任務。
(1)實現分散控例
集散控制系統將控制與顯示分離，現場過程受現場控制單元控制，每個控制單元可以控制超聲波液位計，若干個回路，完成各自功能。各個控制單元又有相對獨立性。一個控制單元出現故障僅僅影晌所控制的回路而對其他控制單元控制的回路無影響.各個現場控制單元本身也具有一定的智能，能夠獨立完成連續控創、邏輯控制、批量控制等工作.因此集散系統負荷均勻分散，在本質上將危險性分散。
(2)實現集中監視、操作和管理，具有強有力的人機接口功能
集散控制系統中CRT操作站與現場控制單元分離.操作人員通過CRT和操作鍵盤可以監視現場部分或全部生產裝置乃至全廠的生產情況.按頂定的控制策略通過系統組態組成各種不同的控制回路.并可調整回路中任一常數，對機電設備進行各種控制。CRT屏幕顯示信息豐富多彩.除了類似于常規記錄儀表顯示參數、記錄曲線外。還可以顯示各種流程圖、控制畫面、操作指導畫面等，各種畫面可切換。比起常規儀表控制來說，儀表顯示屏和操作臺可以大大減小，但是功能增強，操作、管理方使。
(3)采用局部網絡通信技術
集散控制系統的數據通信網絡是典型的工業局部網.傳愉實時控制信息，進行全系統綜合管理，對浮球液位計分散的過程控制單元和人機接口單元進行控制、操作管理.信道傳輸速率可達5-10 Ivlbit/s,響應時間僅為數百徽秒，誤碼率低于。大多數分散型控制系統的通值網絡采用光纖傳編.通信的安全性和可靠性大大地提高.通信協議向標準化方向發展。
(4)系統擴展靈活方便，安裝調試方便
由于集散控制系統采用模塊式結構和局部網絡通信，因此用戶可以根據實際器要方便地擴大或縮小系統規模，組成所需要的單回路、多回路系統.在控制方案需要交更時，只需重新組態編程。與常規儀表控制系統相比，省去了許多換表、接線等工作。集散控制系統的各個模件都安裝在標準機柜內，模件之間采用多芯電纜、標準化接插件相連，與過程的連接采用規格化端子板，到中控室操作站只需要鋪設同軸電纜進行數據傳遞，所以布線A大大減少。系統調試采用專用調試軟件，方便、省時。
(5)豐畜的軟件功能
集散控制系統可以完成從簡單的單回路控制到復雜的多變A最優化控，可以實現連續反饋控制，也可以實現離散順序控制�？梢詧�(zhí)行從常規的PID運算到Smith預估等各種運算:可以實現監控、顯示、打印、報，、歷史數據存儲等日常全部操作要求.用戶通過選用集散控制系統提供的控制軟件包、操作顯示軟件包和打印軟件包等.就能達到所需控制目的.
(6)采用高可旅性的技術
通常.系統的可靠性用平均無故障時間間隔(MTBF)和平均故陣修復時間(MTTR)來表征。目前大多數集散控獻系統的MTBF達50 000 h以上，MTTR一般只有5 min左右。集散控制系統使用高度集成化的元器件.采用玻璃管液位計表面安裝技術，大最使用CMOS器件減小功耗，并且在很高的水準上對每個元部件進行一系列可靠性的側試等.集散控制系統中各級人機接口、控制單元、過程接口、電源，控制用I/O插件均采用冗余化配里;信息處理器、通信接日、內部通信總線、系統通信網絡均采取冗余化措施。并采用容錯技術來保證軟件的冗余。集散控制系統采用故潭自檢、自診斷技術，包括符號檢側技術、動作間隔和響應時間的監視技術、徽處理器及接口和通道的診斷技術、故陣信息和故障判斷技術等.
