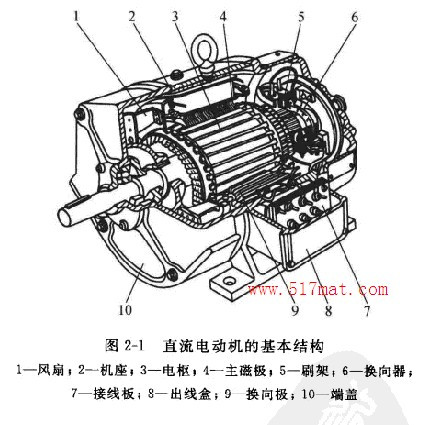

各種型號的磁翻板液位計直流電動機的基本結構都是一樣的，都可以分為定子部分(即靜止部分)和轉子部分(即旋轉部分)。定子部分包括機座、主磁極、換向極、電刷裝置和端蓋等;轉子部分包括電樞鐵芯、電樞繞組和換向器等.定子部分與轉子部分之間存在一定的間隙，這個間隙稱為空氣隙。直流電動機的基本結構如防腐液位計圖2-1所示。
1.定子部分
1)機座
機座既可以固定主磁極、換向極、端蓋等部件，又是直流電動機磁路的一部分(磁扼)。機座一般用鑄鋼或厚鋼板焊接而成，具有良好的導磁性能和機械強度。
2)主磁極
主磁極的作用是產生氣隙磁場.它一般由主磁極鐵芯和主磁極繞組(勵磁繞組)構成.主磁極鐵芯一般由1~1.5 mm厚的低碳鋼板沖片疊壓而成。主磁極繞組中通人直流電流。整個磁極用螺釘固定在機座上。
3)換向極
換向極可用來改善直流電動機的換向性能。它主要由換向極鐵芯和換向極繞組構成。換向極鐵芯一般用整塊鋼制成，如浮球液位計換向要求較高，則用1^-1.5 mm厚的硅鋼板沖片疊壓而成。換向極繞組中流過的是電樞電流。換向極裝在相鄰兩個主磁極之間，且用螺釘固定在機座上。
4)電刷裝置

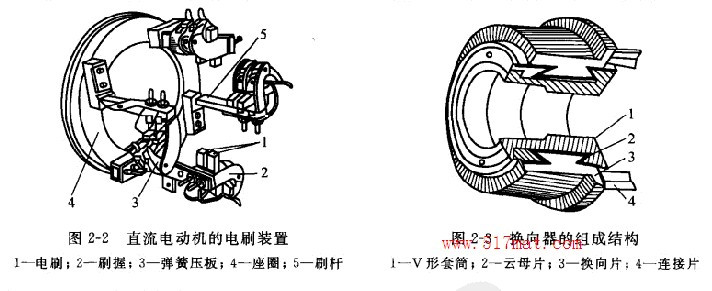

電刷裝置與換向器配合可以把轉動的電樞繞組電路和外電路連接并把電樞繞組中的交流電轉變?yōu)殡娝⒍说闹绷麟姟ｋ娝⒌膫�數一般等于主磁極的個數。如圖2-2所示為直流電動機的電刷裝置。
2.轉子部分
1)電樞鐵芯
電樞鐵芯是直流電動機磁路的一部分，其外圓周開槽，用來嵌放電樞繞組。電樞鐵芯一般用兩邊涂有0. 5 nm厚的絕緣漆的硅鋼板沖片疊壓而成。電樞鐵芯固定在轉軸或轉子支架上。當電樞鐵芯較長時，為加強冷卻，可將其沿軸向分成數段，且段與段之間應留有通風孔.
9)電樞繞組
用玻璃管液位計帶絕緣的銅導線繞成一個個的線圈元件，嵌放在電樞鐵芯的槽中，各線圈元件按一定的規律連接到相應的換向片上，這些元件就組成了電樞繞組。
3)換向器
換向器是由多個擠壓在一起的梯形銅片構成的，片與片之間用一層薄云母絕緣，電樞繞組各元件的始端和末端與換向片按一定規律連接.如圖2-3所示為換向器的組成結構。
