工業中液位測量是生產安全可靠的重點,液位的高低是計量業科學技術的組成部分之一,尤其在能源危機的社會,工業生產對自動化的要求越來越高,能源資源的浪費現象嚴重的時代,液位測量?jī)x表有了越來越重要的地位,液位計廣泛運用于工業生產及各行各業的生產測量。
那么超聲波液位計作為一種非接觸式液位計,工作原理在于超聲波傳感器在微處理器的控制下,發射和接收超聲波,并由超聲波在空氣中的傳播時間t來計算超聲波傳感器與被測物體之間的距離S,由于超聲波在空氣中的傳播速度C是一定的,則根據S=Ct/2可計算出S,又因?yàn)槌暡▊鞲衅髋c容器的底部的距離H是一定的則被測物的物位h=H-S。
超聲波液位計實現了密閉容器內液位高度的非接觸測量,超聲波探頭安裝于被測容器外壁的正下方(底部),無需對被測容器開孔、安裝簡易,不影響生產,可實現對高溫、高壓密閉容器內的各種有毒物質﹑強酸﹑強堿及各種液體的液位進行精確測量,對被測介質和密閉容器的材質無特殊要求,儀器采用隔爆設計,滿足防爆要求。
分析超聲波液位計的產品優勢:
多脈沖低電壓多點發射發射電路,雙平衡抑制噪聲多點接收電路(QF-9000系列):提高儀器可靠性,解決不物位不平整測量不準確的難題,并大大加強抗干擾能力,可在變電站發射塔附近穩定工作
自動功率調整、增益控制、溫度補償。
先進的檢測技術,豐富的軟件功能適應各種復雜環境。
采用新型的波形計算技術,提高儀表的測量精度。
具有干擾回波的抑止功能保證測量數據的真實。
16位D/A轉換,提高電流輸出的精度和分辨率。
傳感器采用四氟乙烯材料,可用于各種腐蝕性場合。
多種輸出形式:可編程繼電器輸出、高精度4-20mA電流輸出、Rs-485數字通信輸出分體超聲波液位探頭。
超聲波液位計安裝注意事項有哪些,首先是使用工況需注意防潮。在不同的工況中,如何確保防潮,需要根據安裝的部位了,如何進行超聲波液位計安裝,可以按照以下幾個方面來完成。

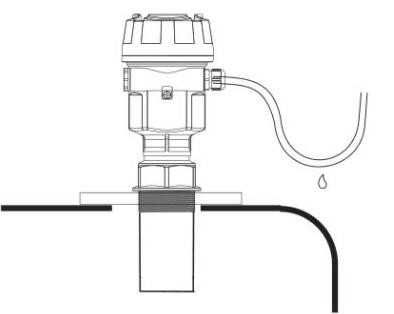

對于安裝在室外或潮濕室內及制冷或加熱的罐上的儀表,為了防潮,應擰緊電纜密封套,而且要在進線口處使電纜向下彎曲。如圖示:

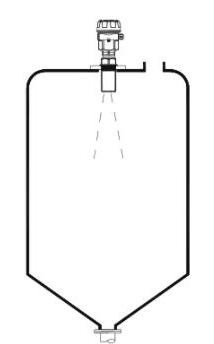

對于錐形容器,且為平面罐頂,儀表的較好的安裝位置是容器頂部中央,這樣可以保證測量到容器底部。注:使用超聲物位計時,務必保證較高料位不能進入測量盲區。

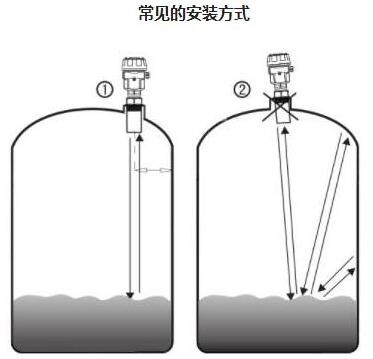

1.正確
2.錯誤:儀表被安裝在拱形或圓形罐頂,會造成多次反射回波,在安裝時應盡可能避免。
容器接管的長度:必須保證探頭伸出接管至少10mm。
安裝位置:
1、基準面
2、容器中央或?qū)ΨQ軸
常見安裝的位置正誤:
1、錯誤:不要將儀表安裝于入料料流的上方,以保證測量的是介質表面而不是入料料流。
2、正確注意:室外安裝時應采取遮陽、防雨措施。
導波管安裝:測量粘精性介質的時層,不能使用導教管交裝。

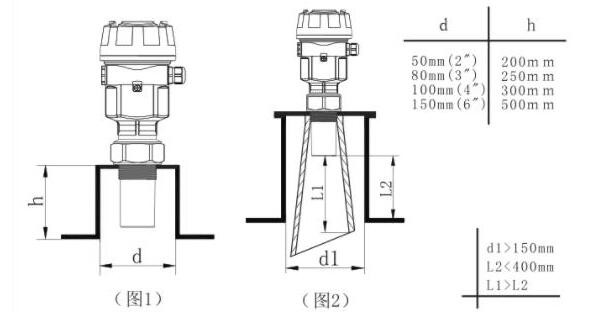

在介質的反射特性好的情況下,容器接管直徑較大時,接管長度可略長于換能器(圖1)。左邊表格列出對應于不同直徑接管的長度推薦值。在這種情況下,接管末端必須平滑,沒有毛刺,盡可能將接管末端磨圓。另外,必須進行“虛假回波學習”。在被測介質反射特性不好,或者料位較高有可能連入測量盲區,因而必須提高接管安裝位置時,可選用喇叭型導波管(DB2)安裝方式,以增大信號的方向性,減小接管對測量的影響(圖2)。
當罐中有攪拌時,儀表安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行“虛假回波學習”,以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪,則應使用導波管安裝方式。
物位是工業過程監控的重要目標參數之一,各種罐體、料倉、水池等連續物位測量中,超聲波液位計是工業物位測量的良好解決方案,其選型應用需根據過程工況、介質特性決定,并結合安裝條件、使用環境等外界因素。經濟適用更好的性價比是用戶們選型的重要依據,也是現代工廠精細化管理追求良好效益的基礎條件。超聲波液位計,目前已廣泛應用于生物、石油、化工、治金、電力、醫藥、食品、機械制造等行業。
