超聲波液位計是用來測量液位或物位的傳感設備，工作原理是通過機械波進行“發射”“反射”“接收”的模式進行測量；超聲波物位計工作原理是由超聲波換能器（探頭）發出高頻脈沖聲波遇到被測物位（物料）表面被反射折回反射回波被換能器接收轉換成電信號.聲波的傳播時間與聲波的發出到物體表面的距離成正比，聲波傳輸距離S與聲速C和聲傳輸時間T的關系可用公式表示：S=C×T/2。

　　超聲波液位計可采用二線制、三線制或四線制技術，二線制為：供電與信號輸出共用；三線制為：供電回路和信號輸出回路獨立，當采用直流24v供電時，可使用一根3芯電纜線，供電負端和信號輸出負端共用一根芯線；四線制為：當采用交流220v供電時，或者當采用直流24v供電，要求供電回路與信號輸出回路完全隔離時，應使用一根4芯電纜線。直流或交流供電，具有4~20mADC，高低位開關量輸出。

　　工業生產測量水位時常見的測量?jī)x表有超聲波物位計，用戶在安裝時可能會遇到安裝系列的問題，該如何應對？首先可以先參考產品說明書，基本選用超聲波液位計的用戶，都對產品有一定的基礎，對于安裝及使用也有一點點基礎認識。

　　今天美安特儀表提供常見安裝方式及解決在安裝方面遇到的問題：

　　建議看下產品的說明書超聲波液位計怎么用，里面有詳細的使用說明和操作設置，一般是一體式或者分體式兩種，具有顯示功能。

　　超聲波液位計是測量水介質時較常見的儀表之一，從它的使用領域到強大的自身優勢，已經進入了各行種業。

　　超聲波液位計常見安裝方式：

　　1.水下固定安裝，本水位儀是以水作為測量傳播媒介，其換能器隱匿安裝于水底，其聲脈沖向上發射至水面返回由換能器接收而進行水位測量。根據應用現場的不同，有以下幾種安裝方式。

　　1.1梯形斷面水位測量點安裝方式：

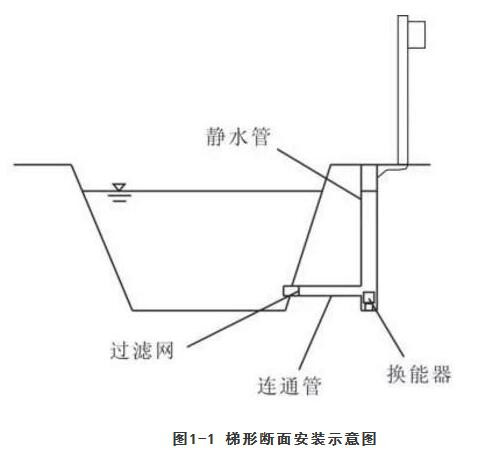

　　根據現場實際情況，在緊挨渠道的堤坡上垂直埋下一套PVC管結構，達到水文測量的靜水井功效以取代土建工程井。具體操作是：

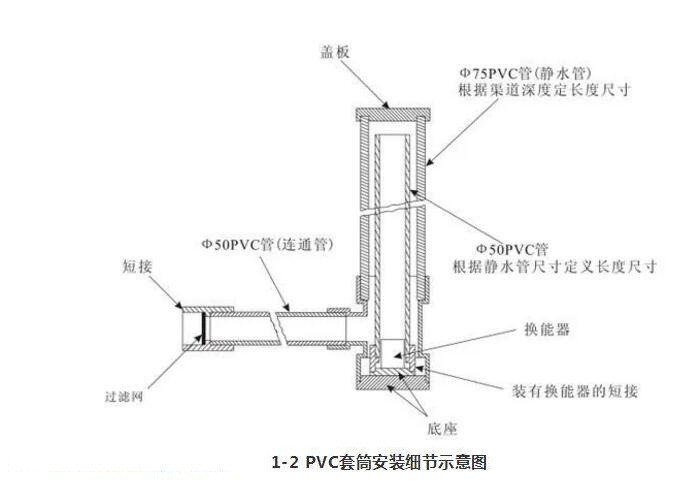

　　1、將配件中的Φ75*Φ50的PVC三通管及其它PVC附件取出，根據需要在當?shù)刭?gòu)置一定長度的Φ75和Φ50的PVC管。

　　2、根據渠堤面到渠底的垂直高度，合適裁取一定長度的Φ75PVC管和一定長度的Φ50PVC連通管，一并與三通相連接并垂直埋入渠堤斷面中。Φ75PVC管底部盡可能與渠底水平并要求較高的垂直度（聲脈沖直線反射運行的需要）；過濾網與Φ50PVC連通管頂端相配接。

　　3、將相應長度的Φ50的PVC管與裝配有換能器的Φ50的PVC短接連接，電纜線順管用尼龍?jiān)鷰г�牢，垂直放置�?Phi;75的PVC靜水管中；另在Φ75的PVC靜水管上端鋸開一個小口便于電纜線橫向隱匿掩埋至電線桿旁通向儀器箱內。

　　4、用蓋板將Φ75的PVC靜水管蓋住，加土或草皮掩埋即可；一旦灌期結束可將其取出帶回入庫存放，下一年度再放置應用。

　　1.2閘、渠垂直建設物水位測量點安裝方式

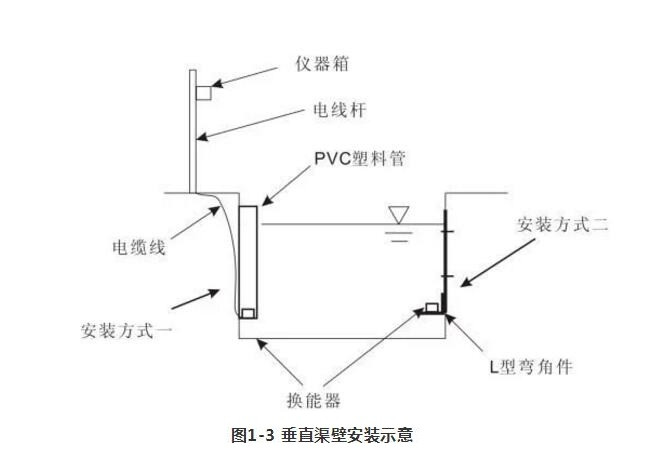

　　閘壁、渠壁等設安裝點,可將換能器固定在50mm—70mm的PVC靜水管底部，并直接將PVC管垂直固定在建設物壁面上即可（安裝方式一），也可將換能器配裝在L型彎角件上，長邊部分直接固定在建筑揚垂直面上（安裝方式二）。

　　1.3水庫、湖泊、干渠的水位測量點安裝方式：

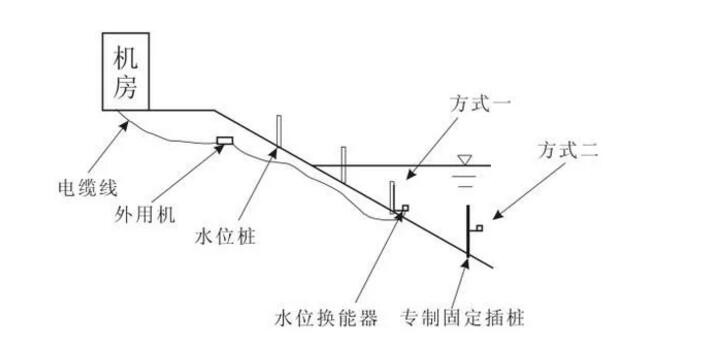

　　將換能器直接安裝在水尺樁上（方式一），或在低水位處垂直埋設專制的固定插件，將配裝有換能器的L型彎角件與其固定（安裝方式二），電纜線沿堤坡掩埋，儀器置于機房?jī)?nèi)或選用外用機型予以掩埋在堤坡處。（見圖6-4）

　　圖1-4換能器、外用機安裝示意

　　非接觸式超聲波水位計

　　黃河中游測區水文站多地處偏僻，交通十分不便，無論鋼塔的運輸、架設與水位計的安裝，由于機械使用條件很有限，多靠人力完成。而中游測區多為山溪性河流，河道狹窄，水位變幅很大，鋼塔多在8m以上。為減輕人力強度，將鋼塔制成4m為1節，懸臂制成4m至6m為1節，運至現場后進行組裝;懸臂采用回轉結構，在安裝與檢修水位計時，可將懸臂回轉至吊箱或山坡，操作十分方便;懸臂采用鋼/不銹鋼復合材料，既能達到強度要求，又美觀耐用，懸臂采用變徑管形式，懸長可達到8m以上，大大增強了水位計觀測范圍。自記水位計鋼塔結構形式如圖1:上部是工作平臺，其上安裝水位計前置端機，在平臺上可進行儀器的安裝和調試;平臺下為鋼塔，主要承載工作平臺及懸臂;懸臂安裝在主鋼管上端工作平臺下0.5m左右的地方，外端安裝自記水位計換能器和溫度探測器;下部為鋼筋鹼基礎，預埋地腳螺栓。

　　超聲波液位計優缺點及注意事項

　　1、在污水處理工程中,多可選用一體式液位計,安裝簡便。

　　2、具有工作可靠、精度高、使用周期長、免維護的特點,并具有相對的價格優勢。

　　3、回波反射產生的干擾回波和假回波,可通過軟件來排除,但有效回波強度也同時被衰減。因此,設計選型時,要考慮衰減因素,選擇量程要留有一定的余量。

　　4、為了盡量減少干擾回波,安裝位置要盡可能選擇液面平穩的位置,同時遠離扶梯、檢修通道、進水口、出水口、攪拌器,盡可能與池壁保持較遠的距離。在探頭規定的波束發射角下,錐形波束在zui低測量液面上的投影,不與容器壁及其它能反射聲波的構件接觸。在避開盲區的前提下,盡量貼近zui高液面安裝,以減少池壁回波的干擾。為獲得盡可能強的回波,要保證探頭與被測界面垂直。

　　5、首次投運,須對儀表進行使用位置、介質特性、工藝條件等內容的設定,完成空程、滿量程校正。利用配套軟件進行回波曲線檢查,抑制干擾回波。建議在有條件的情況下,在池壁上分別標注液位滿量程的20%、50%、95%、三點,以方便今后維護和校驗。

　　6、為避免因壓力、溫度等特性變化而產生的液位誤差,應選擇有溫度補償?shù)漠a(chǎn)品。

　　7、泡沫是聲波反射不充分的表面,會吸收一部分或是全部的聲波脈沖能量,減少或是完全消除回波信號。因此,在被測液面存在泡沫的場合,不能使用。但在泡沫較輕,盲區允許的情況下,可通過加大液位計的功率,來實現測量。

　　超聲波液位計的安裝也就以上幾種，在安裝使用中，具有抗干擾性強。可任意設置上下限節點及在線輸出調節，并帶有現場顯示，可選擇模擬量，開關量及RS485輸出，方便的與相關設施接口。采用聚丙烯防水外殼。殼體小巧且相當堅固，具有優良的耐化學品性，對于無機化合物，不論酸、堿、鹽溶液，除強氧化性物料外，幾乎都對其無破壞作用，對幾乎所有溶劑在室溫下均不溶解，一般烷、烴、醇、酚、醛、酮類等介質上均可使用。
重量輕、不結垢、不污染介質。無毒性。可用于藥品、食品工業設備安裝，維修極為方便。
