磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合，磁翻板液位計可以分為2種，就地翻板顯示或遠傳顯示與控制，可靠的用于高溫、高壓、危險環境的液位檢測。

　　磁翻板液位計，主要有本體（測量管）和翻板箱（紅白翻片）、浮子，法蘭，排污閥等組成。采用連通器原理，通過氣相和液相鏈接法蘭與容器相連接。根據浮力和磁耦合原理，測量筒(即連通器)內磁性浮子隨被測液面的升高(降低)驅動測量筒外部顯示器上的雙色磁翻板翻轉。當液面上升時，磁性浮子驅動翻柱旋轉180°，顯示紅色或綠色；當液面下降時，磁性浮子驅動翻柱反向旋轉180°，顯示白色。紅色帶(或綠色帶)的高度就是被測液面的高度，實現了測量和顯示被測液(界)面位置的目的。

　　每個磁翻板為雙色軸向?qū)ΨQ結構，兩個磁翻板間的間距為10mm，分別以白色和紅色(綠色)來指示氣相部分和液相部分，紅色(或綠色)與白色交接處就是液相和氣相的分界處。該液位計既能測量液面，也能測量兩種不同密度介質的界面。

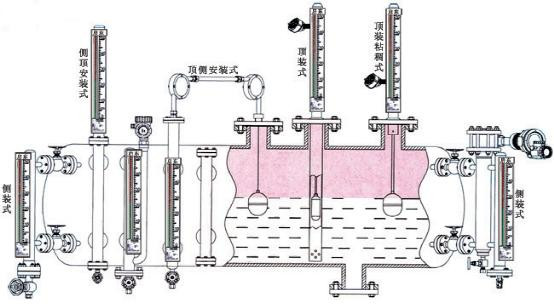

　　磁翻板液位計有多種安裝形式選擇，以適應不同場合、環境的要求，正確的安裝才不會出現故障：

　　1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。

　　2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計正確工作。

　　3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。

　　4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

　　5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。

　　6、根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。

　　磁翻板液位計特點：

　　1、結構簡單、堅固可靠、持久耐用、幾乎無維護工作量，能長期在戶外安裝使用；

　　2、被測介質與液位計顯示部分、液位傳感器、磁性開關是完全隔離的；

　　3、工作壓力范圍寬：耐壓從真空到42MPa；

　　4、工作溫度范圍寬，適用于從-190～425℃；

　　5、不受被測介質物理和化學狀態的影響。如：介質的導電率、介電常數、泡沫、壓力、溫度、蒸發、沸騰、氣泡等影響。廣泛用于各種強弱腐蝕、易燃易爆、毒性、強放射性、攪動的、污濁的液面和界面測量；

　　6、可選配單刀單擲(SPST)單刀雙擲(SPDT)型無源雙穩態磁性開關，實現高低液面、界面控制或報警。磁性開關數量不受限制。

　　7、可選配干簧管液位傳感器或電容式二線制液位傳感器，輸出4-20mADC(或帶HART協議)信號，實現遠距離集中測量與控制。

　　8、二線制液位傳感器可帶0．56’LED數碼顯示，便于夜間觀測。

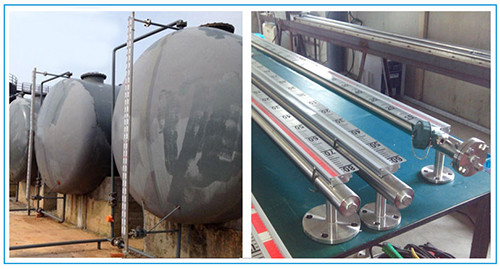

　　磁翻板液位計廣泛用于石油、化工、油田、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐、液氨儲罐、氨分離器、鍋爐汽包、除氧器、疏水箱、回水箱、高低壓加熱器、凝結器、蒸發器及其他壓力容器內304、321、316L、0Cr18N-i9、304或0Cr18Ni9+PTFE、00Cr17Ni14Mo2、1Cr18Ni9Ti、PVC、PP等材質相容的介質液面、兩種不同介質界面測量與顯示。
