磁翻板液位計在工業液位測量中被廣泛采用，對于大型容器內的復雜的液位測量來說，磁翻板液位計結構相對比較簡單易懂，使用方便測量數值相對較準確的。是根據國內外同類產品加以消化提高且按照原化工部頒布的磁性液位計標準HG/T21584-95研制生產的產品。該儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。

　　液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中液位升降時，液位計主導管中的浮子也隨之升降，浮子內磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白（黑）翻柱或翻板翻轉180°，液位上升時，翻柱或翻板由白（黑）色轉為紅色，當液位下降時，翻柱或翻板由紅色轉為白（黑）色，指示器的紅、白（黑）界位處為容器內介質液位的實際高度，從而實現液位的指示。密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合，且全過程測量無盲區，顯示清晰、測量范圍大。

　　磁翻板液位計特點：

　　1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。

　　2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、高溫、腐蝕條件下的液位測量，可靠性高。

　　3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。

　　4、耐振動性能好，能適應液位波動大的情況下工作結構簡單，安裝方便，維護費用低。

　　5、帶精美的磁鋼校正器，現場隨意校調技術參數。

　　磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有的可靠性和抗腐蝕性。

　　磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并操作人員安全。

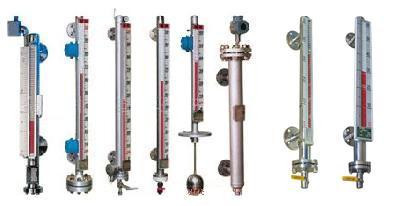

　　如何正確選擇適合測量環境的液位計，首先需要了解磁翻板液位計的主要結構，更好的采用測量：

　　普通型：是由本體、浮子、面板框等部件組成。液位計與容器上下法蘭連接，連接時中間加閥門，安裝在一側。它適用于在不需要保溫或冷卻，且介質對奧氏體不銹鋼不腐蝕的場合。

　　保溫型：結構在（1）型的基礎上增設保溫隔套管、保溫連接管、上下保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需要的溫度。

　　側頂型：是由磁性浮球、浮標、側裝本體組件、面板框等部件組成，顯示位置為側面頂部，適于高溫、高粘稠介質或側開孔容器。

　　頂裝型：是有面板框、頂裝本體組件、導向管、浮球等部件組成，顯示位置為頂部，適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。

　　抽真空型：結構在⑴型的基礎上增設真空管，使液位計本體與外界隔離，適用于保溫、加熱、隔熱、降溫等場合。

　　襯四氟型：結構是在⑴型的基礎上內襯聚四氟乙烯，適用于常溫、常壓耐腐蝕性場合。

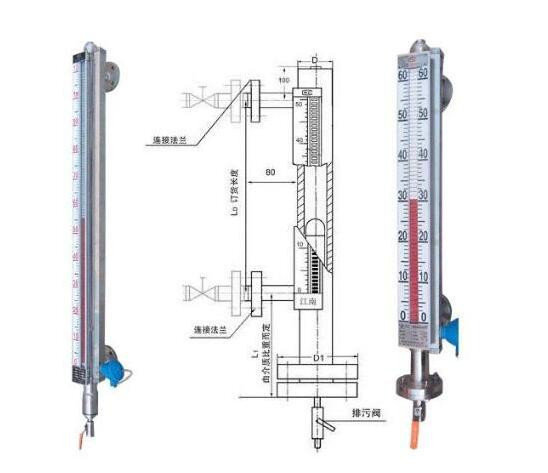

　　磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合作液位的就地顯示或遠傳顯示與控制。
