發布時間:2018-08-09 發布作者:美安特
雷達液位計屬于非接觸式測量液位儀表,可應用測量腐蝕性的液體、漿料,如:液體儲罐、污水儲罐、酸堿儲罐、漿料儲罐。過程中連續準確的測量,液位計不受溫度、壓力、氣體的影響,與介質表面無接觸,快速且精確地測量不同介質的物位具有低維護,高性能、高精度、高可靠性,使用壽命長等優點。

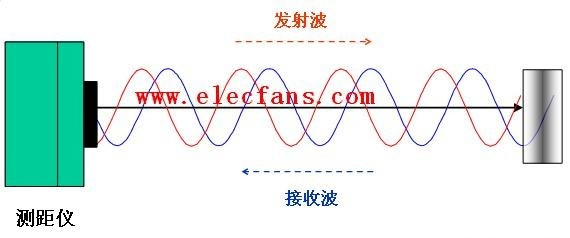

雷達液位計原理:發射→反射→接收,不需要介電常數?筛鶕需要調整靈敏度,達到從各種回波中檢出需要的回波,完成測量。
雷達液位計3大優勢:
1、安全且節能,雷達液位計不但可以在高溫高壓下進行測量而且極準確安全且節省能源,雷達液位計的發射功率只有每平方厘米幾個微瓦,由此可以不受任何限制將其應用于各種場合。在實際應用中,通過金屬外壁就可將雷達信號完全屏蔽。雷達液位計使用的材料的化學性和機械性都相當穩定,而且材料可以再循環利用。
2、無需維修且可靠性強,雷達波不受干擾,由于雷達式傳感器的各部件均不能被拆開而且沒有機械磨損,所以雷達液位計可以被應用于各種場合。通過使用高級材料,雷達液位計對于極復雜的化學和物理?xiàng)l件都很耐用,它可以提供準確可靠且長期穩定的模擬量或數字量物位信號。
3、幾乎可以測量所有介質,雷達液位計信號是否可以被反射,取決于兩個因素:被測介質的導電性,被測介質的介電常數。所有導電的介質都能很好地反射雷達信號,雷達傳感器可以測量所有介電常數大于1、5的介質(空氣的介電常數是1),盡管介質的導電性不是很好,也能被很準確地測量。雷達液位計是先進的雷達式物位測量儀表,測量距離可達70米。天線被進一步優化處理,新型的快速的微處理器可以進行更高速率的信號分析處理,使得儀表可以用于各種強腐蝕性液體。
雷達的天線發射較窄的微波脈沖,經天線傳輸出去,微波接觸到被測介質表面后會被反射,雷達的天線就接收這次微波信號并傳輸給電子線路部分,電子線路部分自動分析將信號轉化成物位信號,由于電磁波傳播速度極快,這一過程幾乎是瞬間的。
雷達液位計的液位進入盲區,通常會顯現二次回波對應的液位方位。假如盲區是0.3m,液面至換能器(或探頭)外表的間隔是0.2m,則液位計會顯現對應空間間隔為0.4m的液位值。因?yàn)樵谡闪恳何粫r(shí),液面反射杰出,因此雷達液位計發出的聲脈沖,經液面反射后,回波抵達換能器(或探頭)外表后又會被重新反射回液面,并被再次反射回?fù)Q能器并接納,這時的回波即為二次回波。假如反射條件杰出,還也許收到屢次回波(屢次往復的回波)。
應用于帶攪拌的過程容器,容易產生蒸汽的液體,高溫,低介電常數物質。對于安裝位置和罐內障礙物不敏感,對于安裝管干擾也有很大的抗干擾能力。小盲區,較小盲區僅有距離喇叭末端50mm,使用HART或PROFIBUSPA通訊,F(xiàn)場智能信號處理改善測量穩定性,自動虛假回波抑制功能消除固定干擾物。

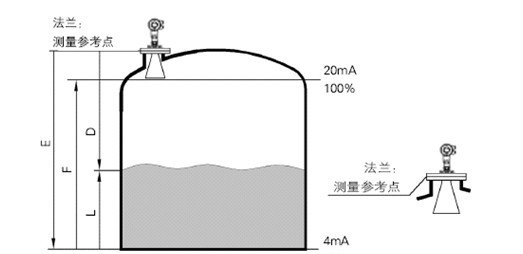

雷達液位計盲區分析:
1、被測物體底部會出現一些盲區:這個盲區是指天線在較底部的時候,在附近無法測量出一定準確數據的一段距離,只有離開這段距離之后才能保證之后在測量中的數據達到準確。
2、被測物體頂部會出現一定的盲區:在測量過程中,物料的較高料面和測量時使用的參考點之間的較短距離,在測量的時候就需要選擇一個較優位置去測量才能讓測量的準確度更高。
3、雷達液位計頂部出現的盲區和底部盲區之間肯定會存在一定的距離,而這段距離才是真正適合測量的距離,不過一定要找準這個距離之后才能夠測量,那樣才能讓測量的結果更加準確。
例如液面有泡沫會把泡沫表面識別為液面;一些液面表層會析出一些其它介質(如泥漿表面的清水),因?yàn)楹鼙。何挥?jì)會把下面的介質表面作為液面。某些介質中,液位計會把罐底回波作為液面信號。另外:雙桿或同軸探桿的導波雷達,液位計需要區別兩個電極間的相互作用是發生在液面以上或介質中。這些情況下,增加一個介電常數可以大大減少運算量,有時還是必須的。
用戶根據測量現場環境結合介質合理的選擇液位計,雷達液位計型號、用途、結構的不同,一些雷達液位計會要求介電常數,而另一些則要求靈敏度。那么就需要通過,排除不需要的回波,檢出需要的回波,需要增加液位計的運算量,這時增加一個介電常數參數,更容易獲得好的性價比。
雷達液位計具有無可比擬的優越性,微波信號的傳輸不受大氣的影響,所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境?蓪不同料位進行連續測量。且安裝調試簡便,可以單臺使用,也可組網使用,雷達物位計可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。
