超聲波液位計其優越的性能,近年來,進入過程儀表市場,廣泛應用于各行業為冶金、水務、礦山、煤炭、建材、造紙、石油和電力工廠自動化等多種領域提供全方位生產信息化解決方案,實施工業生產過程全流程自動化控制的高科技企業。
超聲波液位計由聲波的發射和接收之間的時間來計算傳感器到被測物體的距離。無機械可動部分,可靠性高,安裝簡單、方便,屬于非接觸測量,且不受液體的粘度、密度等影響精度比較低,所以選擇。
超聲波液位計特點及工作原理:
超聲波液位計是由微處理器控制的液位數字儀表。在測量中超聲波脈沖由傳感器發出,聲波經液體表面放射后被傳感器接收,通過壓電晶體或磁致伸縮器件轉換成電信號,由聲波的發送和接收之間的時間來計算傳感器到被測液體表面的距離。超聲波液位計采用非接觸測量,對被測介質幾乎不受限制,可廣泛用于液體固體物料高度的測量。
檢測水深的深度.例如:測出聲波頻率超過20kHz的聲波稱為超聲波,超聲波是機械波的一種,即是機械振動在彈性介質中的一種傳播過程,它的特征是頻率高、波長短、繞射現象小,另外方向性好,能夠成為射線而定向傳播。
超聲波在液體、固體中衰減很小,因而穿透能力強,尤其是在對光不透明的固體中,超聲波可穿透幾十米的長度,碰到雜質或界面就會有顯著的反射,超聲波測量物位就是利用了它的這一特征。

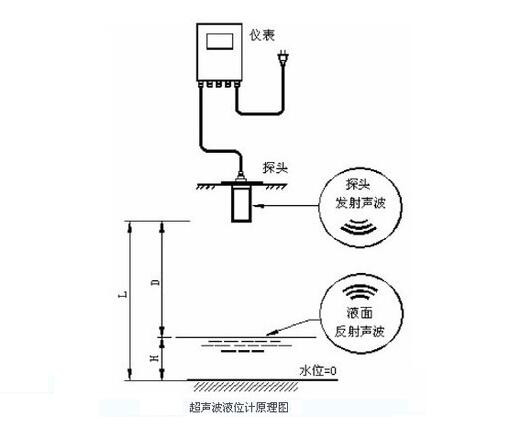

在超聲波檢測技術中,不管那種超聲波儀器,都必須把電能轉換超聲波發射出去,再接收回來變換成電信號,完成這項功能的裝置就叫超聲波換能器,也稱探頭。如圖所示,將超聲波換能器置于被測液體上方,向下發射超聲波,超聲波穿過空氣介質,在遇到水面時被反射回來,又被換能器所接收并轉換為電信號,電子檢測部分檢測到這一信號后將其變成液位信號進行顯示并輸出。由超聲波在介質中傳播原理可知,若介質壓力、溫度、密度、濕度等條件一定,則超聲波在該介質中傳播速度是一個常數。
因此,當測出超聲波由發射到遇到液面反射被接收所需要的時間,則可換算出超聲波通過的路程,即得到了液位的數據。
超聲波液位計適于應用的環境:超聲波液位計是超聲波液位計和超聲波料位計的統稱,當用于測量液體液位時,通常稱為超聲波液位計;當用于測量固體料位時,通常稱為超聲波料位計。
超聲波液位計通常應用于溫度在-40℃~100℃之間、壓力在3Bar(5kg/cm2)以下的場所進行液位或料位的測量。

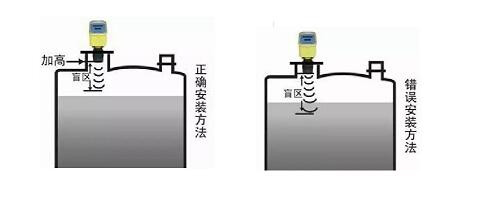

超聲波液位計的安裝要點:
1.超聲波液位計應水平置于容器頂部。
2.選擇一個合適的方法來安裝超聲波液位計。
3.超聲波收發傳感面應與液面平行。
4.超聲波收發傳感面應盡量避免靠近容器側壁。
5.為避免振動或搖晃導致液位計松動,請小心的進行堅固安裝。
6.同一容器內不要安裝多臺超聲波液位計,超聲波互相干擾會導致測量誤差。
7.安裝位置應避免陽光直射,露天安裝應加防護罩。
超聲波液位計的日常使用維護,要從外觀上檢查儀表是否有損壞:
1.是否符合測量點的技術要求,如過程溫度、壓力、環境溫度、測量范圍等。
2.測量值是否與實際值一致。安裝地點是否有遮陽避雨的保護措施。
3.接線端子位置是否正確、電纜密封塞是否擰緊、外殼蓋是否擰緊。若有輔助電源,顯示模塊是否有顯示。
超聲波在使用中,電源必須與銘牌上數據一致,在接線前應切斷電源。
