發布時間:2018-07-28 發布作者:美安特

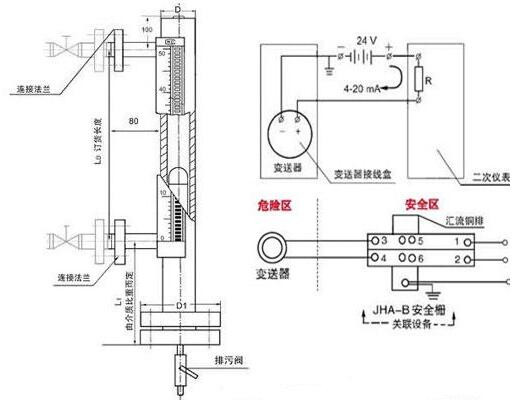

磁翻板液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計本體管中的磁性浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器,驅動紅、白翻柱翻轉180°,當液位上升時翻柱由白色轉變?yōu)榧t色,當液位下降時翻柱由紅色轉變?yōu)榘咨甘酒鞯募t白交界處為容器內部液位的實際高度,從而實現液位清晰的指示。
磁翻板液位計在工作中,磁浮子緊密接觸測量介質,而且工業生產現場的測量液體介質種類繁多,根據不同介質的特性來選擇不同材質的磁浮子,是磁翻板液位計正常穩定工作的前提。304不銹鋼材質的浮子是比較常用的,一般用來測量水、油性介質等;對耐腐蝕性要求更高的可以選擇316L不銹鋼磁浮子,一般用于工業排放水或含氯的海水等的測量;而PP材質的浮子一般用于弱酸弱堿且過程工況為常溫常壓的液體介質的測量,如一些污水的液位測量;304不銹鋼內襯四氟材質的浮子常用于較強腐蝕介質的測量,如強酸、強堿、氧化劑等,且過程壓力可達2.5MPa;對于高溫高壓工況下的液體介質,且測量介質密度低的情況下較多采用鈦合金浮子。
磁翻板液位計測量不精準首先分為紅白翻柱顯示不準確和遠傳信號輸出有偏差等。其實會造成這樣的結果有很多,如果是紅白翻柱顯示不準,一般情況下是由于運輸原因,從而磁翻板變花,一般都會帶有一塊校驗磁鐵,從頭至尾拿磁鐵走一遍就能回歸零位。如果還不正常,那只能說明浮子卡在了主體管里面了。如果是遠傳信號不準,排除浮子卡住這種情況外,用萬用表測下,還是用磁鐵走一遍,看哪里的示數不正確,則說明哪里的磁簧開關壞了。

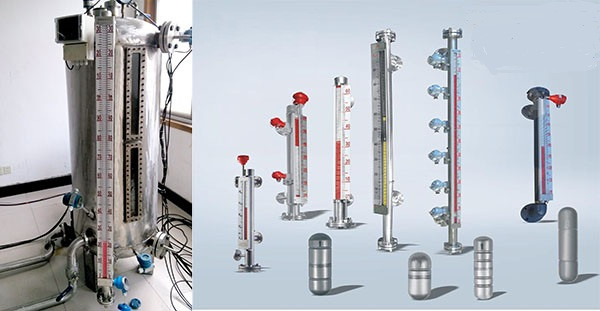

磁浮子的種類很多,按材質可分為304不銹鋼磁浮子、316L不銹鋼磁浮子、PP型塑料浮子、304襯四氟浮子和鈦合金浮子等;按工況來分,有常溫型磁浮子、高溫型磁浮子、耐高壓型、耐高溫型等。
磁翻板液位計常見問題處理:
1.檢測電源中的濾波電容時,應先將電解電容器的正負極短路一下,而且短路時不要用表筆線來代替導線對電容器進行放電,因?yàn)檫@樣容易燒斷芯線。可以取一只帶燈頭引線的220V,60~100W的燈,接于電容器的兩端,在放電瞬間燈泡會閃光。
2.在潮濕環境下檢修儀表故障時,對印刷線路用萬用表測其各點是否通暢很有必要,因?yàn)檫@種情況下的主要故障是銅箔腐蝕。
3.檢修儀表內部電路時,如果安裝元件的接點和電路板上涂了絕緣清漆,測量各點參數時可用普通手縫針焊在萬用表的表筆上,以便刺穿漆層直接測量各點,而不用大面積剝離漆層。
磁翻板液位計廣泛用于石油、化工、醫藥、食品、酒業等行業中各類貯液罐、貯槽、貯液池、反應罐、發酵罐內液體、油田、液化氣、液氫、強酸堿液、弱酸堿液、鍋爐汽包、高低加、回水箱高低壓加熱器、凝結器、蒸發患有主其他壓力容器內與1Cr8NitTi、304+PTEE(聚四氟乙烯)、316L、PVC、PP相容液體介質的液位、液面及兩種不同介質界面測量與顯示。具體的工況,用戶在進行產品選型采購時可以跟我們的技術人員進行詳細的溝通,以選擇較為合適的磁浮子材質。另外,磁浮子直徑的選擇應保證浮子與測量管內壁之間有一定的間隙,使浮子上下移動活動自如,但又不至于使浮子在測量管內傾斜太大,一般間隙選擇1~3.5mm為宜。
