發布時間:2018-07-24 發布作者:美安特
水位計也叫“液位計”或“液面計”。因鍋爐里的水在高溫時汽化供暖,水和汽的損耗較大,要不斷地補充水,使鍋爐里的水位保持一定的高度,水位過低,鍋爐就有爆炸的危險。是一種可以自動測定并記錄河流、湖泊和灌渠等水體的水位的儀器。
電接點水位計主要是利用爐水和蒸汽的導電率不同。將汽包內汽水混合物引入到一個容器中,沿容器壁每隔一定距離就布置一個電極,由于爐水的電阻較蒸汽小得多,則處在爐水中的電極就會接通,對應的燈泡就會點亮,點亮的燈泡就反映出汽包內的水位。

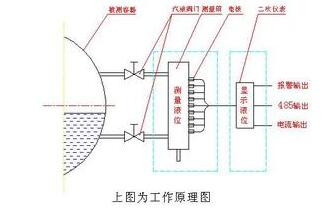

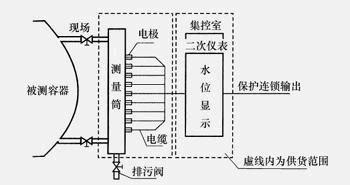

原理:電接點水位計是利用連通器的原理將汽包水位反映到測量筒內,利用安裝在測量筒內的電極對汽、水導電性能的差別,分別點亮不同的紅燈、綠燈來顯示汽包水位。隨著機組容量增大,運行參數提高,電接點水位計測量誤差增大。電接點水位計的測量誤差主要由水位傳感器的測量筒部分引起。電接點水位計根據水與汽電阻率不同而設計。測量筒的電極在水中對筒體的阻抗小。在汽中對筒體的阻抗大。隨著水位的變化,電極在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表,從而實現水位的顯示、報警、保護聯鎖等功能。

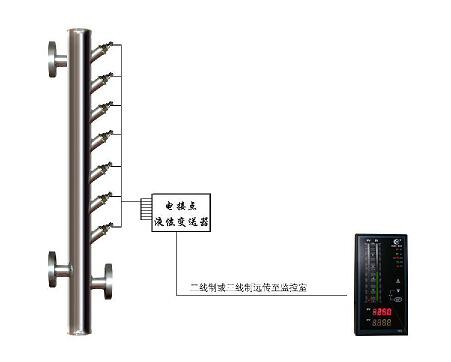

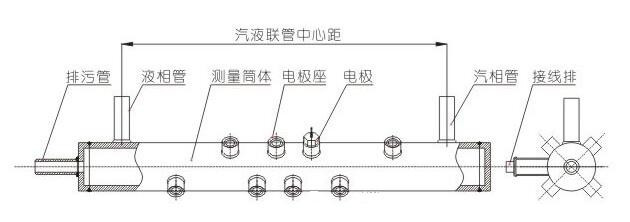

電接點水位計主要結構:測量筒、電極、電極連接電纜、電極控制器。
電接點水位計根據水與汽電阻率不同而設計。測量筒的電極在水中對筒體的阻抗小。在汽中對筒體的阻抗大。隨著水位的變化,電極在水中的數量產生變化。轉換成電阻值的變化。傳送到二次儀表,從而實現水位的顯示、報警、保護聯鎖等功能。
鍋爐排污,為了保持受熱面內部的清潔,避免發生汽水共騰蒸汽品質惡化,必須對鍋爐進行有系統的排污。
定期排污,由底部聯箱排出爐內的沉淀物。定期排污除了排去沉淀物外,還能迅速調整爐水品質,以補充連續排污的不足。因此,必須進行定期排污。此外,正常停爐前應仔細進行排污。以下是定期排污注意事項:
、倥盼矍氨仨殭z查排污閥的情況,如排污閥缺陷嚴重(閥桿彎曲、閥門卡住、泄漏嚴重等)不允許利用其進行排污。
②排污前,必須通知班長及鄰爐。
、叟盼矍氨仨毑槊鳈z修中的鍋爐已與排污系統隔絕。
、芙箖膳_鍋爐同時排污。
⑤排污場所及通往排污點的通道應有足夠的照明否則不允許進行排污。
、夼盼巯到y(tǒng)有人正在檢修時,禁止進行排污。
定期排污程序:
、倬徛_啟二次門(一次門常開),預熱排污管道系統。
②管道預熱完畢后,再緩慢開大二次門。這時排污管道系統內應無沖擊聲,如發現有沖擊聲時,應將二次門關小,直至沖擊聲消失為止,然后再緩慢開啟。排污閥全開時間不應超過半分鐘。
、叟盼弁戤,關閉二次門(一次門處于常開狀態,不得關閉)。根據排污管內聲音,確定排污是否已停止。
、芤来芜M(jìn)行各排污管路排污,禁止同時開啟兩路及兩路以上排污管進行排污。
下列情況應立即停止排污:
、倥盼蹠r,如發現水位有任何不正常情況,應立即停止排污。
、谂盼蹠r機組發生事故,應立即停止排污,高水位事故除外。
連續排污,從爐水含鹽濃度較大的地點放出爐水以維持額定的爐水含鹽量。排污量的多少及其調整,應由化學部門決定;瘜W(xué)人員應按照規定,取樣化驗。運行人員應了解汽水品質。
爐水品質:PH值8.8-9.3
磷酸根5-15毫克/升
飽和蒸汽品質:含鹽量≤15毫克/升
硅含量≤15微克/升
過熱蒸汽品質:含鹽量≤15毫克/升
硅含量≤20微克/升
從電接點水位計的結構特點及動力學特性分析電接點水位計測量誤差的特點,為改善電接點水位計的設計、安裝及應用,盡可能地減小測量誤差提供了理論依據。電接點水位計的沖洗:為確保水位計指示清晰準確,必須按規定定期沖洗水位計。
水位計沖洗程序如下:
1.開啟水位計放水閥,使汽管、水管及玻璃管得到?jīng)_洗。
2.關閉水閥,沖洗汽管及玻璃管。
3.開啟水閥,關閉汽閥,沖洗水管。
4.開啟汽閥,關閉放水閥,恢復水位計運行。并與其它水位計對照檢查汽包水位。
注意事項:
在沖洗水位計前后,應注意水位計內水位的情況。關閉放水閥后,水位就很快上升,此后水面應有輕微波動。如水位計上升緩慢,則表明有阻塞現象,應再次沖洗。進行水位計沖洗工作時,操作應緩慢,臉部切勿正對水位計,并應戴防護手套。
水位計是目前火電廠較重要的監視儀表之一,其測量準確與否對生產過程影響很大。汽包水位過高,降低了汽包內汽水分離器的分離效果,使供出的飽和蒸汽攜帶水分過多,含鹽量也增多。由于蒸汽濕度大,過熱蒸汽過熱度降低,這不但降低了機組出力,而且容易造成汽機末幾級葉片的水沖擊,造成軸向推力過大使推力軸承磨損;含鹽量過多,使過熱器和汽機流通部分結垢,使機組出力不足且易使受熱面過熱而造成爆管。汽包水位過低,則破壞了鍋爐的汽水自然循環,致使水冷壁管被燒壞,嚴重缺水時還會發生爆管等事故。所以準確測出汽包內水位,以提高機組的安全性是運行人員需重點關注的問題。
電接點水位計比較靈敏,反映水位變化無遲延,理論上與汽包工作壓力和環境溫度無關。但仍存在不足,安裝在測量筒上的電接點,由于長期處于高溫高壓和具有強鹽分的爐水相接觸,電接點可能會失效,引起測量誤差。
汽包水質對電接點水位計的影響,汽包內的水質結垢,化學腐蝕及氣泡堆堵造成水側電接點與筒體的“開路”故障。會造成二次表顯示水位不準,或水柱間斷顯示,誤發水位報警信號等異,F(xiàn)象。
水位計的電極掛水影響,電接點水位計的測量筒因隨環境溫度的快速冷凝及水浪沖擊,造成高導電的爐水沿電極和筒壁濺延,導致電極上形成“掛水”短路現象。掛水后形成電極間連通,同樣會造成水位顯示的錯誤。
因此,防止電接點水位計的影響,主要措施是采取合理的保溫措施,確保汽包小室的環境溫度,以提高對爐水和蒸汽的分辨能力。
