浮球液位控制器相比于其他儀表其獨特優勢在哪?
發布時間:2020-07-02 發布作者:
一、浮球液位控制器工作原理:
浮球液位控制器由浮球組件、微動開關組件及外殼組成。相同磁極的磁鋼1和磁鋼2分別裝在浮球端部和微動開關組件上,當被測液位升高或下降時,浮球隨著液位變化而上升或下降時,其端部的磁鋼1隨著上下擺動,通過非導磁的外殼推動微動開關組件上的磁鋼2運動,從而使動、靜觸點斷開或接通。使外接的信號裝置發出聲、光信號,或驅動泵或閥門動作,而達到液位控制目的。浮球隨液位升降時,只有其處于動作界限上、下兩個極限位置時,輸出觸點才會接通或斷開,而在升降過程中沒有信號產生。簡單的理解,浮球液位控制器就是一個隨著液位高、低變化的開關。
1、浮球控制器不含導致故障發生和波紋管、彈簧、密封等部件。
2、采用直浮子驅動控制器內部磁鐵,浮球開關的簡捷的杠桿使開關瞬間動作。浮子懸臂角限位設計,防止浮子垂直。
3、浮球液位控制器是一種結構簡單、使用方便、安全可靠的液位控制器。
4、它比一般機械控制器速度快、工作壽命長;與電子開關相比,它又有抗負載沖擊能力強的特點,一只產品可以實現多點控制。其在造船、造紙、印刷、發電機設備、石油化工、食品工業、水處理、電工、染料工業、油壓機械等方面都得到了廣泛的應用。
5、既可水平那安裝于桶槽側壁,也可垂直安裝于桶槽頂部 。
6、其結構簡單,性能穩定可靠,安裝方便 。
7、控制部分與所測液體介質完全隔離,可使用與高溫,高壓環境。
8、多材質、連接方式可滿足不同環境需求。

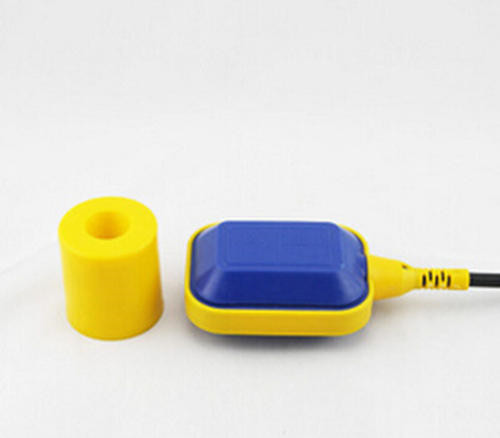

1、將浮球開關的電纜線從重錘的中心圓孔處穿過,輕輕推動重錘至所需要設定液位控制的范圍。重錘至浮球間的電纜線留得越長,控制液位的高度差也越大。
2、浮球液位控制器重錘要用配套的塑料環卡牢。為防止重錘滑動而影響液位的控制.再用一根銅線將上下兩端扎一下。
3、電纜線直接拉到控制箱,中間避免有接頭,若不得已而有接頭,不可將接頭處浸入液體中。
4、未用的線頭要用絕緣膠帶包扎好。
1、浮球液位控制器采用非標凸面法蘭與被控容器相連接,用戶在安裝時應配置相應的下凸面法蘭。
2、浮球液位控制器為水平方向安裝,浮球液位控制器為垂直方向安裝。
3、浮球液位控制器的動作范圍的整定屬有極調整,較i大動作范圍為550mm。
4、浮球液位控制器在安裝時,因其浮球直徑大于法蘭孔直徑,故容器蓋應為可拆裝。浮球液位控制器的動作范圍的整定為無極調整,zui大動作范圍為1000mm。
