智能數顯儀表該如何設置
發布時間:2020-07-01 發布作者:
一、智能數顯儀表該如何設置:
1、首先,數顯表要裝在柜體上,所以要考慮整體的協調性,過大了可能裝不下,過小了看不清顯示數字。
2、另外,體積大的儀表一般功能擴充性較強,同樣功能價格可能會貴,體積小的儀表可能功能擴充性較差。
3、數據增加鍵ù:在測量狀態下按動此鍵,顯示器顯示上限值約5秒鐘。在設置及標定狀態下按動此鍵,可使當前閃爍位的數字以1為單位遞增。
4、數據減少鍵ü:在測量狀態下按動此鍵,顯示器顯示下限值約5秒鐘。在設置及標定狀態下按動此鍵,可使當前閃爍位的數字以1為單位遞減。
1. 儀表尺寸

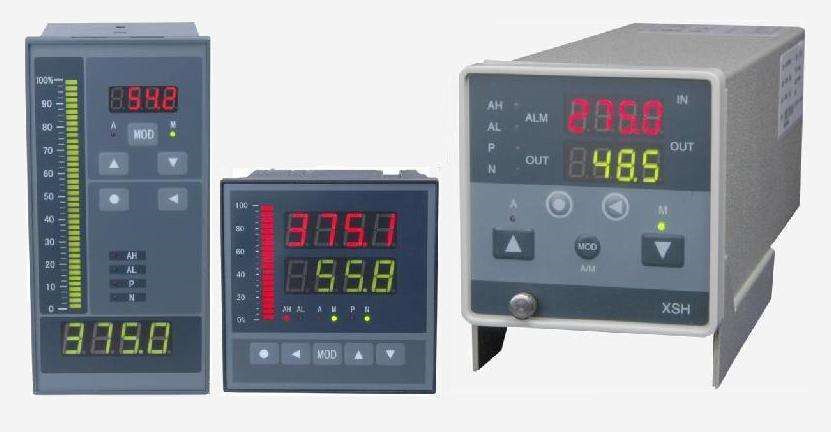

即儀表的體積大小,這是個很基本的問題。數顯表要裝在貴提上,所以要考慮整體的協調性,過大了可能裝不下,郭曉樂看不清顯示數字,另外,體積大的儀表一般功能擴充性較強,同樣功能價格可能會貴,體積小的儀表可能功能擴充性較差。目前數顯表面板的國際標準尺寸主要有以下幾種:48*24mm;48*48mm;48*96mm;72*72mm;96*96mm;96*48mm;160*80mm。
2、顯示數位
這直接關系到數顯表的測量精度,一般來講,顯示位數越高,測量更,價格也越貴,主要有以下幾種:兩位(99,特殊);三位(999,極少);三位半(1999,普通數顯表占主流);四位半(19999);四又四分三(3999);五位及五位以上(常見于計數器,累計表和儀表),用戶可以根據測量精度要求來選擇幾位的數顯表。
3.輸入信號
指直接輸入儀表的測量信號,有些工業信號是直接接入儀表測量的,有些信號是經過轉化后接入儀表的,必須弄清楚測量信號的性質,否則買去的儀表不能用,甚至損壞儀表及原有設備。要弄清號類型:電流還是電壓,交流還是直流,是脈沖信號還是線性信號等等,還要弄清楚信號的大小。儀表的名稱與輸入信號不是同一概念。
生產中,被測參數往往被轉換成微弱的低電平電壓信號,并通過長距離(有時長達數百米甚至更遠)傳輸?shù)斤@示儀表,由于顯示儀表應用環境的復雜性 (周圍存在大量強交變磁場、電場、振動、熱噪聲、強輻射、溫度效應、動力電源等),使得電氣干擾也加到顯示儀表的輸入端,加上儀表內部的電源變壓器、繼電器、開關以及電源線等干擾源,給測量帶來影響。當有較大擾動出現時(檢測信號的干擾主要有強磁場和電場:當干擾源為低電壓大電流時,則干擾源主要是磁場; 當干擾源為高電壓小電流時,則干擾源附近主要是電場),常通過下面一些方式(如串模干擾、共模干擾等)疊加到信號線上,進入儀表。
