雷達液位計與導波雷達液位計以及超聲波液位計的區別
發布時間:2020-06-26 發布作者:
一、雷達液位計和導波雷達液位計的區別:
1、測量范圍不同
普通雷達在30、40m的罐體上應用比較常見,甚至可測到60m。導波雷達液位計還要考慮導波桿(纜)的受力情況,也是由于受力的原因一般用導波雷達的測量距離不會很長。而不過在一些特殊工況導波雷達有明顯的優勢,如罐內有攪拌,介質波動大,這樣的工況用底部固定的導波雷達液位計測量值要比變通雷達穩定。還有小罐體內的物位測量,由于安裝測量空間。ɑ蚬迌雀蓴_物較多),一般普通雷達不適用,這時導波雷達液位計的優勢就顯現出來了。
2、使用工況介質不同
導波雷達式液位計更需考慮介質的腐蝕性和粘附性,而且過長的導波雷達安裝和維護更加困難。低介電常數的工況,無論雷達還是導波雷達測量原理都是基于介質介電常數差別,由于普通雷達的發射的波是發散的,當介質介電常數過低時,信號太弱測量不穩定,而導波雷達波是沿導波桿傳播信號相對穩定,另外一般的導波雷達還有底部探測功能,可以根據底部回波信號能測量值加以修正,使信號更為穩定準確。
3、選型有不同
普通雷達液位計可以互換使用,而導波雷達液位計由于導波桿(纜)長度根據原工況固定,一般不能互換使用,受此影響導波雷達的選型要比普通雷達麻煩。
4、樣式不同

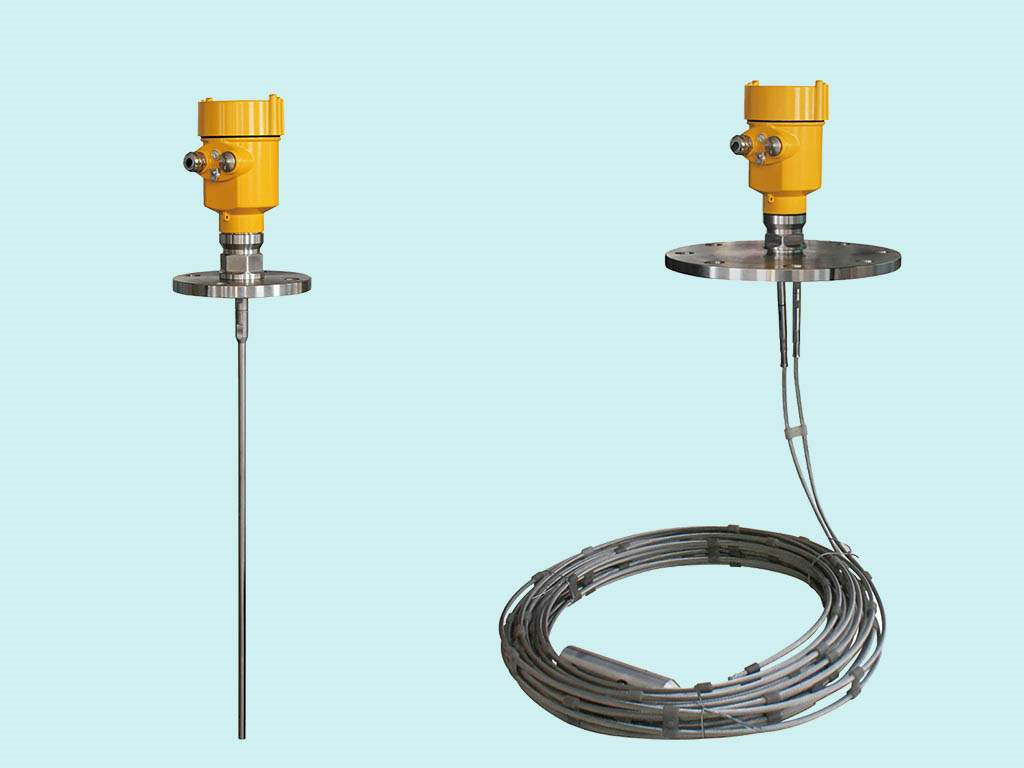

雷達式液位計是喇叭口形狀的,而先導式液位計則是有導波桿的。兩個形狀不同自然在一些使用場合上會有不同。
1、測量原理的不同
雷達液位計是鑒于被測物質的介電常數的,而超聲波是鑒于被測物質的密度的。所以介電常數很低的物質雷達的測量效果就要打折扣,對于固體物質一般也推薦用超聲波。同時雷達液位計發射的是電磁波,不需要傳播媒介,而超聲波是聲波,是一種機械波,是需要傳播媒介的。另外波的發射方式元件不同,如超聲波是通過壓電物質的振動來發射的,所以它不可能用在壓力較高或負壓的場合,一般只用在常壓容器。而雷達液位計可以用在高壓的過程罐。
2、精準性不同

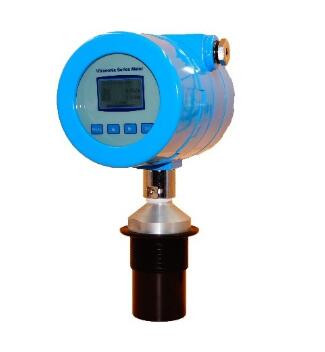

超聲波液位計,帶有非接觸特性;可測定的范疇,包含實驗液體、顆粒態勢下的固體。但是超聲波帶有不斷更替的特性,各時段的聲波存儲、曲線解析,耗時偏長。因此,不適宜安設在液位變更速率偏快的環境。雷達液位計,受到環境特有的干擾偏小,這是凸顯優勢;測量得來的數值,精度更高。例如:超聲波儀器,不適宜高壓高溫、蒸氣彌散著的霧狀空間、夾帶著粉塵的空間;但雷達液位計,就能適宜這一環境。設定的較大量程,能超出 32米;被測介質溫度,能超出 240℃;荷載壓力,會超出 6.3MPa。雷達液位計精度會高于超聲波。
3、發射物質不同
超聲波液位計由傳感器(換能器)發出聲波,經液體表面反射后被同一傳感器或超聲波接收器接收;雷達液位計發射能量很低的極短的微波脈沖通過天線系統發射并接收,雷達波以光速運行。
