帶您全面剖析浮球液位計
發布時間:2020-06-24 發布作者:
一、浮球液位計的原理:
浮球液位計以其結構簡樸、操作簡便、可靠性好、精準度高、低消耗的特點,頗受人們歡迎,被廣泛用于大壩(水庫)水位的檢測、污水處理、石油化工原料儲存、食品飲料和加油站地下庫存等各種液罐的液位工業計量和控制。儀表中液位測量通常使用液位計來測量罐體和箱體里液位的高度,顯示里面的液位的高度,其中浮球液位計就是居多液位計中的一種被廣泛應用的測量儀表。

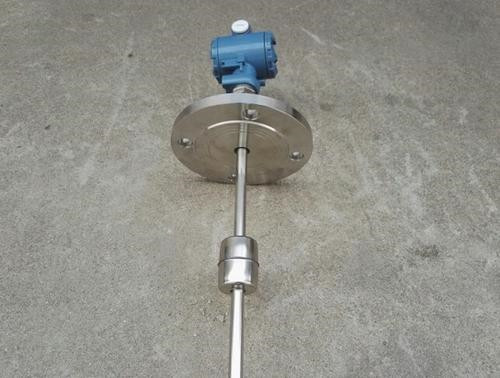

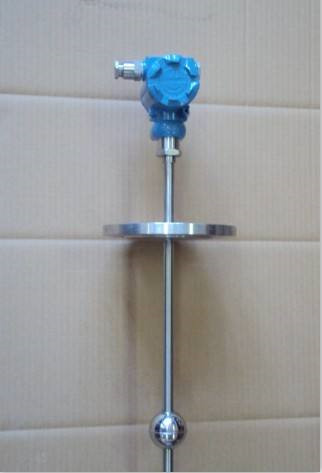

1、浮球液位計主要由浮球、插桿等組成。
2、浮球液位計通過連接法蘭按裝于容器頂上,浮球根據排開液體體積相等原理浮于液面,當容器的液位變化時浮球也隨著上下移動,由于磁性作用,浮球液位計的干簧受磁性吸合,把液面位置變化成電信號,通過顯示儀表用數字顯示液體的實際位置,浮球液位計從而達到液面的遠距離檢測和控制。
1、使用前首先檢查液位計是否在檢定周期內,否則,應進行校驗,不合格及時更換。
2、傳感器應水平安裝,下入長度應符合技術要求。
3、傳感器與防爆接線盒之間要連接緊固、嚴密,不得漏進雨水。
4、接線要按使用說明書進行,不能短接或接錯。
5、浮球液位計要工作在設定觀量范圍內,不得超量程工作。
1、被測介質不應含有鐵磁性雜質。
2、為了防止運輸時浮球在密封管上高速滑落或撞擊,引起測量帶脫出,故儀表在出廠前,用卡箍將浮球固定在密封密管底部,磁鋼在密封管頂部。用戶在安裝使用前應先拆去卡箍,將浮球上升至密封管頂部,然后輕緩地將浮球下移,針針應作相應的轉動。
3、儀表的面扳指示為指針式,滿度測量時指示數字為喱針方向排列,空度測量時指示數字為逆時針方向排列。
4、儀表出廠時附有安裝法蘭,用戶應有配管道法蘭。
5、儀表的安裝位置一般選擇在量程之半。
五、如何選擇浮球液位計:
1、根據測量介質是否具有腐蝕性,確定所選浮球液位計的材質:
若僅為一般腐蝕性液體,選用316L材質既可,腐蝕性大超過了316L的耐腐蝕程度,則浮球液位計的探頭、浮球以及過程連接材質還需選用塑料/PP或者采用襯四氟處理;
2、量程和連桿的長度不同,需要予以明確:
由于連桿上的浮球在上下移動時需限位,所以實際的桿長是超過量程的。在確認好量程后,還需要與廠家溝通連桿的實際長度有多長,避免現場無法安裝;
3、如所測介質的雜質較多,應謹慎選擇:
由于浮球液位計是根據阿基米德原理進行工作的,浮球液位計的浮球隨容器內液位的變化而上下移動,實現頁面的遠距離檢測和控制。但倘若所測介質較為渾濁、雜質較多,浮球在上下移動的過程中易被卡住,從而影響液位測量。所以如果介質內雜質較多時,應謹慎選擇,原則上不建議選用浮球液位計進行測量。較后,除上述參數需要注意外,還需要注意在連續量輸出同時,是否需要額外的開關報警點位置;測量的精度、表頭是否需要帶顯示以及相關防爆參數要求同樣需要確定。
