最全攻略——熱電偶和熱電阻區別
發布時間:2020-06-22 發布作者:
一、熱電偶和熱電阻區別:
(1)熱電偶工作原理是基于賽貝克(seeback)效應,即兩種不同成分的導體兩端連接成回路,如兩連接端溫度不同,則在回路內產生熱電流的物理現象。

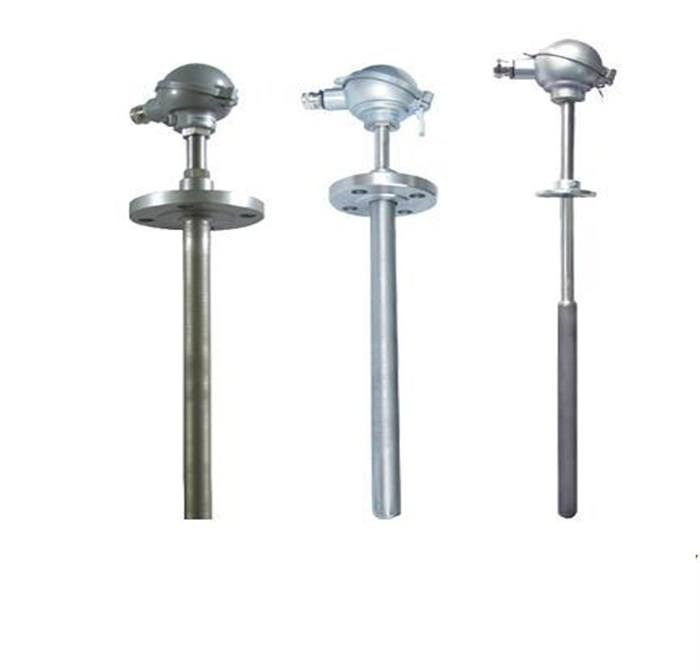

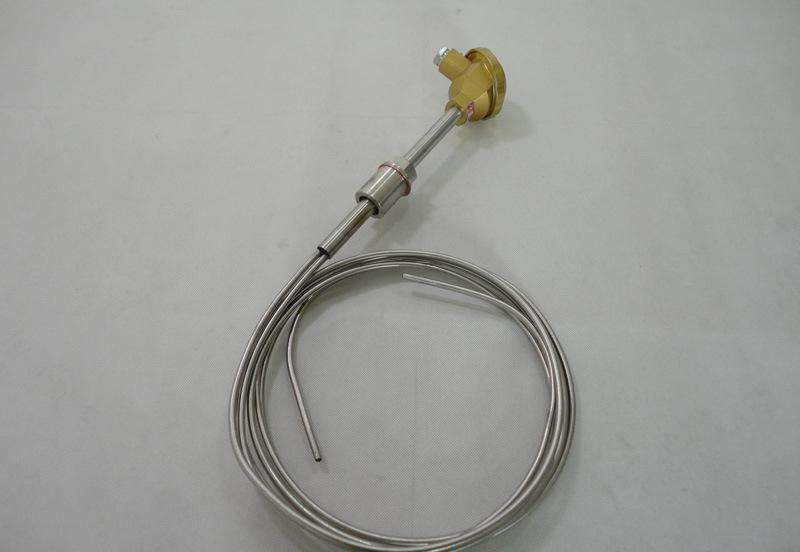

(2)熱電偶由兩根不同導線(熱電極)組成,它們的一端是互相焊接的,形成熱電偶的測量端(也稱工作端)。將它插入待測溫度的介質中;而熱電偶的另一端(參比端或自由端)則與顯示儀表相連。如果熱電偶的測量端與參比端存在溫度差,則顯示儀表將指出熱電偶產生的熱電動勢。
2、測溫特性不同
熱電偶是由A,B兩種不同的導體/金屬組成,并構成回路,當所測溫度發生變化時,在回路中國會產生熱電動勢,形成熱電流,也就是所謂的熱電效應。
3、接線方式
熱電偶是兩線制的,而熱電阻可以是兩線制、三線制、四線制的。
4、測溫范圍不同
(1)熱電偶使用在溫度較高的環境,因它們在中,低溫區時輸出熱電勢很小,當電勢小時,對抗干擾措施和二次表和要求很高,否則測量不準,還有,在較低的溫度區域,冷端溫度的變化和環境溫度的變化所引起的相對誤差就顯得很突出,不易得到全補償。
(2)
熱電阻使用在中低溫 的環境,一般使用熱電阻測溫范圍為200~500℃,甚至還可測更低的溫度(如用碳電阻可測到1K左右的低溫).現在正常使用鉑熱電阻Pt100。(也有Pt50,在工業上也有用銅電阻,但測溫范圍較小,在一50~150℃ 之間。在一些特殊場合還有銦阻,錳電阻 等) 。
5、接線板不同
通過接線板來確定,有正負極區分的是熱電偶,沒有正負極區分的是熱電阻。這個區分方法比較簡單,可以試試哦。
6、補償線不同
通過補償線來判斷,熱電偶需要根據不同型號選擇不同的補償線,連接補償線來增加熱電偶的溫度穩定性,而熱電阻不需要補償導線,但是熱電阻也分不同的型號。
7、信號性質不同
信號的性質,熱電阻本身是電阻,溫度的變化,使電阻產生正的或者是負的阻值變化;而熱耦,是產生感應電壓的變化,他隨溫度的改變而改變。
8、材料不同
從材料上分,熱阻是一種金屬材料,具有溫度敏感變化的金屬材料,熱耦是雙金屬材料,既兩種不同的金屬,由于溫度的變化,在兩個不同金屬絲的兩端產生電勢差。
9、輸入模塊不同
PLC對應的熱電阻和熱電偶的輸入模塊也是不一樣的,這句話是沒問題,但一般PLC都直接接入4~20ma信號,而熱電阻和熱電偶一般都帶有變送器才接入PLC。要是接入DCS的話就不必用變送器了!熱電阻是RTD信號,熱電歐是TC信號。
10、測溫原理不同
(1)熱電阻測溫原理是根據導體(或半導體)的電阻隨溫度變化的性質來測量的,測量范圍為負00~500度,常用的有鉑電阻(Pt100、Pt10)、銅電阻Cu50(負50-150度)。
(2)熱電偶測溫原理是基于熱電效應來測量溫度的,常用的有鉑銠——鉑(分度號S,測量范圍0~1300度)、鎳鉻——鎳硅(分度號K,測量范圍0~900度)、鎳鉻——康銅(分度號E,測量范圍0~600度)、鉑銠30——鉑銠6(分度號B,測量范圍0~1600度)。
1、根據測溫范圍選擇:500℃以上一般選擇熱電偶,500℃以下一般選擇熱電阻。
2、根據測量精度選擇:對精度要求較高選擇熱電阻,對精度要求不高選擇熱電偶。
3、根據測量范圍選擇:熱電偶所測量的一般指“點"溫,熱電阻所測量的一般指空間平均溫度。
