用戶在安裝超聲波液位計時該注意什么
發布時間:2020-06-15 發布作者:

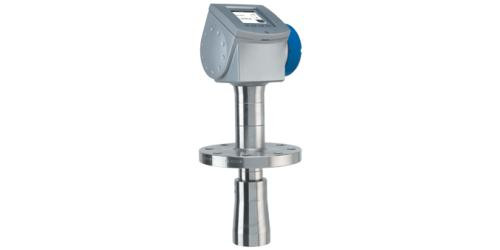

1、探頭發射面到較低液位之間的距離應小于液位計的量程。
2、探頭發射面到較高液位之間的距離應大于液位計的盲區。
3、探頭發射面與被測液面保持平行,這樣聲波就會垂直發射到被測液面,以保證較大的能量返回,保證測量精度。
4、安裝時,應根據液位計的量程安裝。注意探頭的發射位置到較低液位的距離,不得大于超聲波液位計所能測量的整個范圍。
5、超聲波收發傳感面應與液面平行,收發傳感面應盡量避免靠近容器側壁。為避免振動或搖晃導致液位計松動,請小心的進行堅固安裝。
6、安裝時,應注意液位計所具有的盲區。根據盲區的范圍決定較高液面與探頭發射位置間的距離,通常是要大于盲區范圍的。
1、探頭的下方應盡量避開進、出料口等液位有劇烈波動的位置。
2、一般采用法蘭或螺紋安裝,不建議吊裝,吊裝易受風的影響,使液位計產生晃動,影響測量精度。
3、探頭安裝位置應與器壁保持一定距離。
4、超聲波波束所輻射范圍內不能有障礙物,安裝時應盡量避開池內或容器內設施沒扶梯、管路、攪拌器等。
5、不要再同一個容器里安裝多個超聲波液位計。
6、安裝地點應盡可能遠離易產生強烈電磁干擾的設備。
7、對于頂部為拱形的容器,安裝時應偏離罐頂中心位置,以免形成多次反射回波。
8、傳感器發射脈沖超聲波時,都具有一定的發射角,因此從傳感器下沿到被測介質表面之間與其發射超聲波波束的區域內應盡量清除障礙物,并于安裝時盡可能避開罐內原有設施,如:人梯、限位開關、加熱設備、支架等等。傳感器所發射的波束范圍內不可與加料料流
相交。如果無法避免障礙物的干擾,則建議安裝時對超聲波液位計進行"虛假回波"設置。在這一點上,計為Uson系列超聲波液位計均采用特殊回波處理方式,能有效避免虛假回波,測量得出的數據準確可靠。
9、超聲波液位計換能器發射超聲波脈沖時,都有一定的發射開角。從換能器下邊沿到到被測介質表面之間,由發射的超聲波波束所輻射的區域內,不得有障礙物,因此安裝時應盡量避開罐內設施,如:人梯、加熱設備、限位開關支架等。在這種情況下,安裝時必須進行“虛假回波學習”。另外注意超聲波波束不得與加料料流相交。安裝一體化超聲波液位計時還要注意:較高料位不得進入測量盲區;一體化超聲波液位計與罐壁必須保持一定距離;一體化超聲波液位計的安裝盡可能是換能器與液面保持垂直;安裝在危險區域的一體化超聲波液位計必須遵守國家防爆危險去的安裝規定。本安型一體化超聲波液位計安裝在有防爆要求的場合,超聲波液位計必須接地。
1、換能器的安裝
(1)超聲波液位計的探頭又稱為換能器或傳感器。換能器可根據測量的需要安裝于容器(錐形罐、圓頂罐等)頂部。需要注意的是,在選擇安裝超聲波液位計的位置時,要進行綜合考慮,避開進、出液口的位置,以及盡量避開易產生干擾信號的區域。
()在超聲波液位計測量的范圍內,除介質外,應盡量消除對超聲波反射有帶來影響的障礙物,比如容器內或水池中的構件、棱角、支撐件等突出的物體,均被納入障礙物的考量范圍。
2、超聲波液位計控制器的安裝
此條安裝事項針對分體式超聲波液位計。分體式超聲波液位計的換能器與控制器是分開的,通常,控制器外殼具備防塵、防潮功能,可選擇墻掛式安裝,也可以安裝于現場或控制室內?刂破髋c換能器的連接采用專用控制電纜,其長度一般不大于60米,且采用專用的控制電纜通過控制器的防水接頭進入控制器。
3、超聲波液位計控制器的安裝
此條安裝事項針對分體式超聲波液位計。分體式超聲波液位計的換能器與控制器是分開的,通常,控制器外殼具備防塵、防潮功能,可選擇墻掛式安裝,也可以安裝于現場或控制室內?刂破髋c換能器的連接采用專用控制電纜,其長度一般不大于60米,且采用專用的控制電纜通過控制器的防水接頭進入控制器。
