三分鐘帶您了解雷達液位計
發布時間:2020-06-13 發布作者:
一、雷達液位計的原理:
1、雷達液位計,有的也稱雷達水位計。作為一種非接觸式傳感器,其工作原理是通過探測自身發出的微波被液面反射后的信息,進而換算出物面位置。
2、具體而言,雷達液位計的天線發射出電磁波,這些電磁波經液面反射后,再被天線接收,電磁波從發射到接收的時間與到液面的距離成正比。雷達液位計記錄電磁波經歷的時間,而電磁波的傳輸速度為常數,則可計算出液面到天線的距離,從而計算出液位。
二、雷達液位計簡介:
雷達液位計是近幾年在我國逐漸應用起來的一種新型儀表。它利用電磁波(微波)進行連續無觸點液位測量,專門用于貯存容器的液體、糊狀物和漿液的液位測量。不受容器罐中物質的上部氣體密度和熱分層的影響,即便容器罐內空氣含煙、灰塵或在注八過程中有噪音.也可保證精確地測量。雷達液位計由1個探頭和1個信號轉換器組成,可現場指示也可遠傳指示(輸出4—2/hnA標準信號)或與微機連接。
三、雷達液位計安裝的注意事項:
雷達液位計能否正確測量,依賴于反射波的信號。如果在所選擇安裝的位置,液面不能將電磁波反射回雷達天線或在信號波的范圍內有干擾物反射干擾波給雷達液位計,雷達液位計都不能正確反映實際液位。因此,合理選擇安裝位置對雷達液位計十分重要,在安裝時應注意以下幾點:
1、雷達液位計天線的軸線應與液位的反射表面垂直。
2、槽內的攪拌閥、槽壁的黏附物和階梯等物體,如果在雷達液位計的信號范圍內,會產生干擾的反射波,影響液位測量。在安裝時要選擇合適的安裝位置,以避免這些因素的干擾。

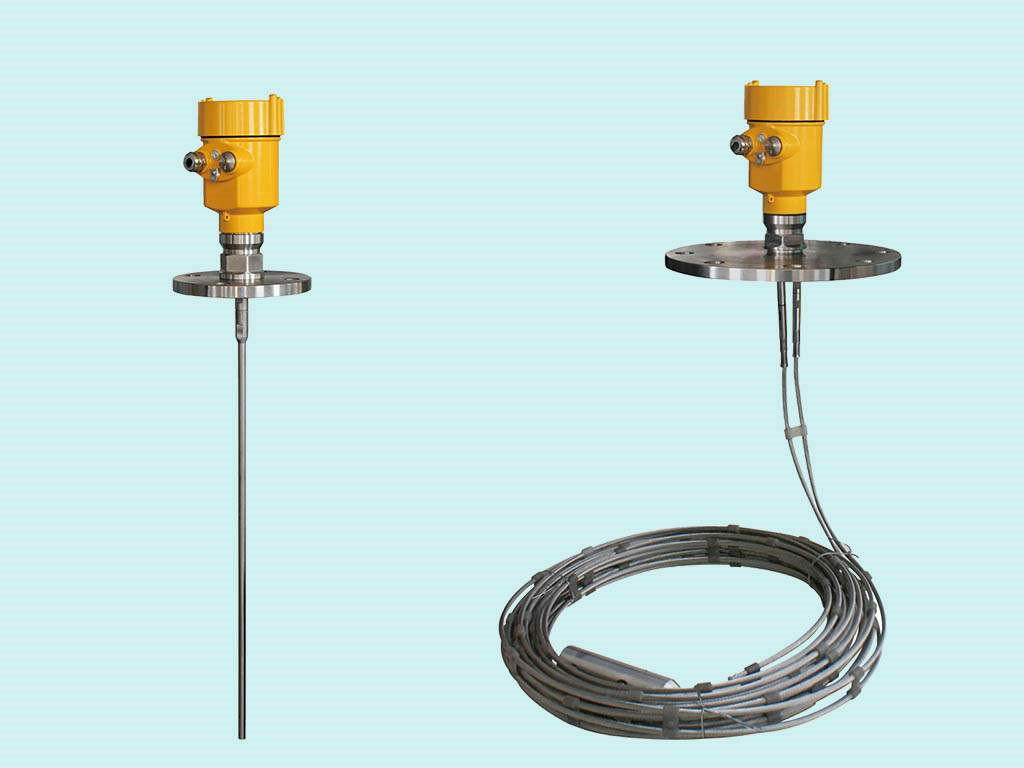

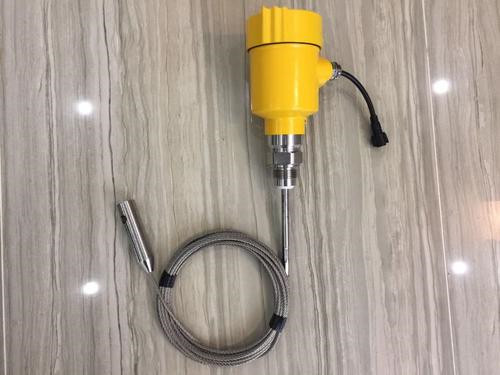

3、喇叭型的雷達液位計的喇叭口要超過安裝孔的內表面一定的距離(>10mm)。棒式液位計的天線要伸出安裝孔,安裝孔的長度不能超過100mm。對于圓型或橢圓型的容器,應裝在離中心為1/2R(R為容器半徑)距離的位置,不可裝在圓型或橢圓型的容器頂?shù)闹行奶,否則雷達波在容器壁的多重反射后,匯集于容器頂?shù)闹行奶,形成很?qiáng)的干擾波,會影響準確測量。
4、對液位波動較大的容器的液位測量,可采用附帶旁通管的液位計,以減少液位波動的影響。安裝完畢以后,可以用PC機觀察反射波曲線圖,來判斷液位計安裝是否恰當,如不恰當,則進一步調整安裝位置,直到滿意為止。
5、原安裝時儀表配管未加固定,儀表液位波動較大。經過采取支架固定再焊接的辦法,避免儀表由于配管晃動引起誤差,在實際運行過程中發現,有時均質罐未進污水時儀表指示的液位不為零。我們通過事先給微機編好的程序?qū)x表進行校驗,結果發現儀表內部干擾信號很強。
四、雷達液位計的使用說明:
1、測量范圍從波束觸及罐低的那一點開始計算,但在特殊情況下,若罐底為凹型或錐形,當物位低于此點時無法進行測量。
2、若介質為低介電常數當其處于低液位時。罐底可見,此時為保證測量精度,建議將零點定在低高度為C 的位置。
3、理論上測量達到天線尖端的位置是可能的,但是考慮到腐蝕及粘附的影響,測量范圍的終值應距離天線的尖端至少100mm。
4、對于過溢保護,可定義一段安全距離附加在盲區上。
5、較小測量范圍與天線有關。
1、由于雷達液位計的主要優勢在于其非接觸式連續測量、速度快、可全天候在線實時檢測。因此,可不受溫濕度、霧、渾水、污泥、水生植物等因素影響,測量精度較高,且安裝簡單便于維護,應用前景廣闊。
2、目前,除水文監測站、水庫等應用外,雷達液位計在我國城市內澇監測預警系統中比較多見,可對橋梁涵洞、排水管道、渠道、下凹道路、地下停車場、城市河湖水系等點位進行實時監測,為決策、應急和預警提供保障,為暴雨條件下城市建筑和市民的生命安全保駕護航。
3、雷達水位計可對橋下水位、流速、雨量、溫度進行實時監測,同時,將監測站點的實時數據傳回管理后臺,第一時間真實動態反映河道水位與跨河橋梁體間距的變化情況,及時、精準、科學地實時獲取精確數據。
