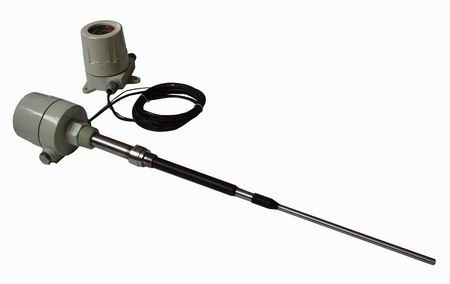

射頻導納物位計的如何標定及原理
發布時間:2020-05-22 發布作者:
一、射頻導納物位計的標定方法:
1、濕標法
按照規定的顏色標識通過專用連接線將變送器部分的電子單元與探 頭可靠連接,中心線接探頭的中心端,屏蔽線接探頭的屏蔽層,地線 接外殼。
在電子單元正面將4-20mA兩線制電源信號通過電纜連接好,萬用表放200mA檔,表筆插入對應的測量孔中。初始狀態量程細調,逆時針旋到底;量程粗調置“1”。改變電脫鹽罐油水實際界位,當全部為油時(界位為零),調整零點粗調、細調,使輸出電流為4mA;若輸出電流總是大于4mA,則在圖1中所示增加1只100pF調整電容,再進行零點調整。當水位升高,探頭全部被水覆蓋時,調整 儀表的量程粗調、細調,使輸出電流為20mA,則調整結束。
2、干標法
在某些情況下,采用充滿和放空電脫鹽內介質的方法不能滿足調整需要。這時,可采用1臺標準儀器:用調節范圍在0~99999pF的可調電容箱代替探頭模擬實際界位變化對儀表電子單元進行再標定。
記錄原始標定數據,斷開探頭連接線,將電容箱及萬用表接到電子單元上,調節電容箱使萬用表顯示較小值(4mA),記錄此時電容箱上電容值;再調節電容箱使萬用表顯示較大值(20mA),同樣記錄此時電容箱上電容值;較后,斷開電容箱及萬用表,重新連接探頭。當儀表需要重新標定時,可按照上述記錄的電容數據標定電子單元。
二、射頻導納物位計主要應用于以下工業場合的料位測量:
1、電力行業:煤堆、原煤倉、燃料倉、倉泵、灰?guī)斓取?/div>
2、冶金行業:礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐等。
3、化工行業:原料和中間體料倉、反應罐、固體料倉、分離器等。
4、造紙行業:原料倉、儲料塔、干燥鼓、化學物料存儲倉等。
5、水泥行業:石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉等。
6、其他:采石場、食品、制藥、環保、造船等行業等。
三、射頻導納物位計的選型:
1、插入深度
插入深度是儀表能否精準測量物位的關鍵,插入深度的長短也取決于儀表是否會被物料沖擊所影響、損壞等等。
2、過程溫度
不同的工況對溫度的要求不同,所以根據現場具體要求選擇與物位開關相匹配的溫度就顯得頗為必要。如果儀表工作的環境較高,選擇與之相適應的溫度的物位開關即可。
3、過程連接
過程連接是儀表安裝在罐體、管道等設備上的關鍵部件,一般分為螺紋,法蘭,卡箍三大類別。在選擇過程連接時,需要根據現場需求來選擇,定制合適尺寸,厚度和材料的過程連接相匹配。
4、防護功能和保護極長度
如果現場為粉塵或濕度較大的環境,應選擇防護等級較高的射頻導納料位開關,避免因密封不佳影響儀表性能。計為射頻導納料位開關的防護等級為IP66,能夠滿足用戶現場需求。
四、射頻導納物位計的安裝事項:
1、安裝于防潮位置
當儀表安裝在戶外或有潮氣的環境中時,在接入電纜之前,請將電纜線彎曲并朝下引,當遇到下雨或存在冷凝現象的情況時,雨水和冷凝水便會隨之往下流,防止潮氣進入儀表。
2、安裝時避開入料口
在選擇射頻導納料位開關的安裝位置時,應避免由于安裝在入料口位置而造成的測量誤差,甚至損壞儀表。
3、注意安裝間距
當由于測量需要,料倉內要求安裝多臺儀表時,應保證儀表之間的安裝間距大于500mm,防止儀表之間的探頭相互干擾,導致測量不可靠。
