探究磁翻轉液位計的使用說明
發布時間:2020-05-17 發布作者:

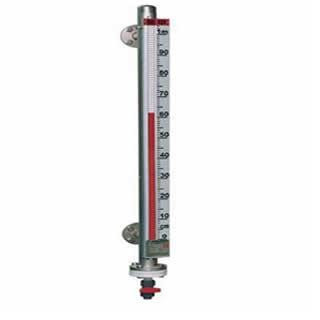

一、磁翻轉液位計概述:
主要基于浮力和磁力原理設計生產的。帶有磁體的浮子(簡稱磁性浮子)在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱(也成為磁翻板)的靜磁力耦合作用導致磁翻柱翻轉一定角度(磁翻柱表面涂敷不同的顏色),進而反映容器內液位的情況。配合傳感器(磁簧開關)和精密電子元器件等構成的電子模塊和變送器模塊,可以變送輸出電阻值信號、電流值(4~20mA)信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的結合。
本液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制?梢赃\用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
二、磁翻轉液位計安裝方法:
1、液位計安裝必須垂直,以保證浮球組件在主體管內上下運動自如。
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。
3、液位計安裝完畢后,需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色,零位以上顯示白色。
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管,避免液體介質帶著浮球組件急速上升,而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。
5、因運輸過程中為了不使浮球組件損壞,故出廠前將浮球組件取出液位計主體管外,待液位計安裝完畢后,打開底部排污法蘭,再將浮球組件重新裝入主體管內,注意浮球組件重的一頭朝上,不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內,為保證運輸過程中不伎浮球組件損壞,我們用軟卡將浮球組件固定在主體管內,安裝時只要將軟卡抽出即可。
6、根據介質情況,可定期找開排污法蘭清洗主體管沉淀物質。
三、磁翻轉液位計的單個電阻液位計算:
轉換器中的電阻和干簧管在宏觀上可以看做是一只帶中間滑動觸點的可變電阻。后面的電路zd可以看做電阻變送器;
不同廠家對于電阻大小的處專理方式有所不同;
1、對不同量程采用不同阻值的電阻,使得總阻值大致相同,并使變送器量程在小范圍可調。
2、采用相同阻值的電阻,對不同量程配以不同量程范圍的變送器。
后一種方法用得較多,并且至少有一半以上的廠家的單個電阻阻值是屬1Ω。
1、測量范圍:200-15000mm
2、分辨率:10mm
3、工作壓力:1.0,1.6,2.5,4.0,6.4,10.0MPa
4、介質溫度:-40~450℃
5、介質粘度:≤10-4m2/s
6、介質密度:≥0.5g/cm3
7、管體材質:304/316L/鈦材/襯四氟/PP聚丙烯/玻璃鋼
8、法蘭:側法蘭DN20或DN25,罐頂法蘭DN100或DN150,或按客戶要求訂制
9、防護等級:IP65
10、防爆等級:ExiaⅡCT4
