硫酸是一種重要的工業原料，可用于制造肥料、藥物、炸藥、顏料、洗滌劑、蓄電池等，也廣泛應用于凈化石油、金屬冶煉以及染料等工業中。常用作化學試劑，在有機合成中可用作脫水劑和磺化劑。無色粘稠狀液體,有強腐蝕性,有刺激性氣味,易溶于水,生成稀硫酸。許多化工生產都需要硫酸參與，是應用較為廣泛的化工原料。

　　在目前的硫酸生產中工藝中，因?yàn)閣(H2SO4)≥98．3%濃硫酸的強烈腐蝕性和揮發性，液硫的蒸發及其黏度大、冷凝快等特點，一般的的非接觸式液位測量?jī)x表在硫酸裝置中的應用都不能達到理想效果。

　　那么在這種介質情況該使用什么儀表對液位進行測量，今天為大家介紹一款可用于硫酸液位測量的磁翻板液位計，磁翻板液位計具有測量范圍大，不受儲罐高度的限制，指示機構與被測介質完全隔離、結構簡單易懂、觀察直觀、密封性好、可靠性高、清晰、不堵塞、不滲漏、使用安全、安裝方便且價格不貴，便于維護等特點，是應用較廣泛的液位測量?jī)x表之一，用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

　　磁翻板液位計在硫酸液位測量及液硫液位測量中的采用方式和技術改進措施。

　　1、磁翻板液位計的結構和工作原理

　　⑴磁翻板液位計的結構和工作原理

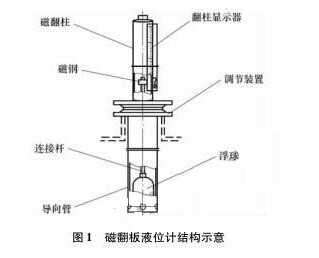

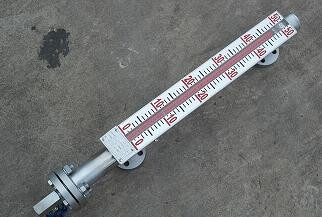

　　磁翻板液位計是根據浮力原理和磁性耦合作用研制而成專門液位測量的裝置，由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。磁翻板液位計結構如圖1所示。

　　當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨�，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。

　　2、磁翻板液位計安裝方式

　　垂直安裝位置的選擇：磁翻板液位計安裝位置的選擇應根據該點的液位是否能真實反應酸槽實際液位。酸槽上磁翻板液位計垂直安裝位置的選擇如圖2所示。圖2中，B點靠近電機和泵，磁翻板液位計安裝在此處既影響電機及泵的檢修，又因泵附近液位的環流波動較大，對浮子導向管沖刷嚴重，故B點不合理;C點處因有管道通過，不便維護且影響管道和泵、電機等的起吊更換，故也不能選擇C點;A點遠離泵和電機，且有足夠的空間安裝翻板，便于維護，所以A點較為合適。

　　側裝式磁翻板液位計導向管的設計側裝式磁翻板液位計要能穩定長周期運行，其導向管的設計是至關重要的。其關鍵因素有:

　�、俟軓讲灰颂�小，與浮子間間隙在1cm左右;

　　②盡量不要有內襯;

　�、鄄馁|(zhì)成分較好選用不低于316L的不銹鋼管;

　�、芄摅w引流管直徑盡量小于浮子直徑;

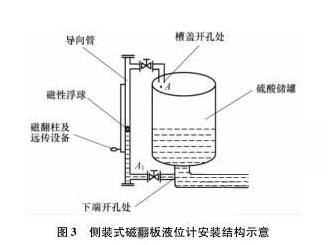

　�、輰�(dǎo)向管上下端部均采用法蘭式密封，以便維護。側裝式磁翻板液位計的安裝結構如圖3所示。

　　3、磁翻板液位計在硫酸生產測量中的應用

　　磁翻板液位計應用在硫酸液位測量時，我公司曾選擇圖1中垂直安裝的B、C點作為安裝位置，均出現較為嚴重的測量故障和維護不便，改為A點已正常穩定使用近1年。但后來發現A點翻板有卡死現象，經停車拆開發現浮子導向管內襯四氟破裂導致酸泥進入夾層膨脹卡死浮子，且316L不銹鋼保護管也腐蝕嚴重，有的地方厚度僅有1mm。經討論分析，因酸槽內襯有瓷磚，故改為側面安裝。如圖3所示，A點為槽蓋開孔處，A1點為導向管下端連接處。

　　經過一年多來的運行實踐表明，這種安裝方式能準確測量槽內液位，浮子再未出現卡死的情況，沒有罐內硫酸的環流沖刷，主體管也沒有了沖刷腐蝕。經裝置大修期間拆開檢查，主體管內壁無明顯腐蝕，也沒有酸泥附在內壁，浮子也沒有任何破損和變形，不僅使用壽命延長，而且安全可靠，基本免維護。

　　側面安裝方式的關鍵點在于:

　　①酸槽內壁襯有瓷磚，故引流管上開孔應選擇槽蓋合適位置，下孔較好在進口管上，且均需加閥門，便于維護;

　　②考慮管內硫酸在極端天氣時對磁翻柱及測量裝置的影響，因本公司循環槽溫度在75℃左右，為避免夏天溫度過高影響傳感器測量，冬天防凍，管徑D應在80mm以上可保證正常測量。

　　4、液體硫磺液位測量中的應用

　　因硫磺的熔點為119℃，當磁翻板液位計用于液體硫磺液位測量垂直安裝時，硫蒸氣進入浮球?qū)�向管冷凝，�?dǎo)致浮球卡死，且不便清理，液位計只能報廢。側裝式磁翻板液位計在液體硫磺的液位測量中更是少有成功的案例，因?yàn)橐�用夾套管通蒸汽保證管內硫磺不凝固，又不影響管外干簧管及變送器的壽命很難。

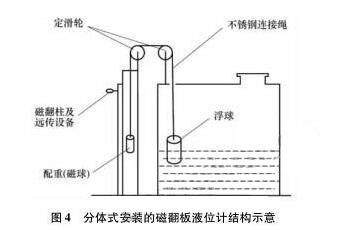

　　原精硫槽采用直裝式磁翻板液位計測量液位，使用壽命不超過半年就會出現浮球卡死現象。液硫儲存大罐所用側裝式磁翻板液位計自安裝以來近10年，一直沒有成功投用。故威頓公司在實際應用的基礎上總結經驗，對成套磁翻板液位計進行適當?shù)母倪M(jìn)后，進行分體式安裝(直裝和側裝均可)，見圖4。

　　分體式磁翻板液位計的安裝步驟如下:①通過計算浮力和配重，在槽體頂部合適位置安裝定滑輪，在槽外合適位子安裝磁翻板傳感裝置;②用直徑為3mm的不銹鋼繩連接浮子和配重，鋼繩長度根據液位來計算。這里特別要注意，磁翻板要反向安裝�！�

　　分體式改裝投用2年多來，液硫液位測量穩定準確。傳導變送裝置與液體硫磺隔離，避免了浮子卡死情況的出現;因浮子與液面直接接觸并與變送裝置連動，不會造成假液位;沒有硫蒸氣進入導向管，也就不必對整個液位計進行伴熱，徹底解決了精硫槽的液位測量難題。為了延長定滑輪的使用壽命，建議定滑輪采用聚四氟乙烯板制作，威頓公司采用PP材質制作，使用至今也未出現任何問題。因液體硫磺具有一定腐蝕性，為避免鋼絲繩腐蝕斷裂導致浮子脫落，威頓公司在使用不銹鋼絲繩的基礎上增加了一根四氟繩配合使用。

　　磁翻板液位計主體管、四氟浮子、干簧管、兩線制4～20mA變送器技術十分完善，精度可達0．75級，能用于高溫、防爆、防腐、食品飲料等場合作液位的就地顯示或遠傳顯示與控制，性價比較高。該儀表經過適當改進可靈活用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位測量。可以做到高密封、防泄漏、高溫、高壓、高粘度、強腐蝕性、耐腐蝕的場合條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。由此，只要對磁翻板液位計的性能、特點有了全面深入的了解，了解測量環境的情況應對。
