發布時間:2019-02-20 發布作者:
由于其可靠性,磁翻板液位計是用于監測液體介質水平的較常用的測量技術之一。其簡單而有效的設計包括導管內的空心浮子,上升和下降的液位以及沿途的啟動開關。
磁翻板液位計是極其可靠。幾個世紀以來,它的簡單機制已用于控制工廠和油田的水流量。盡管在過去幾十年中進行了各種水平測量創新,但現代磁翻板液位計仍然是當今監測液體介質水平較常用的方法。

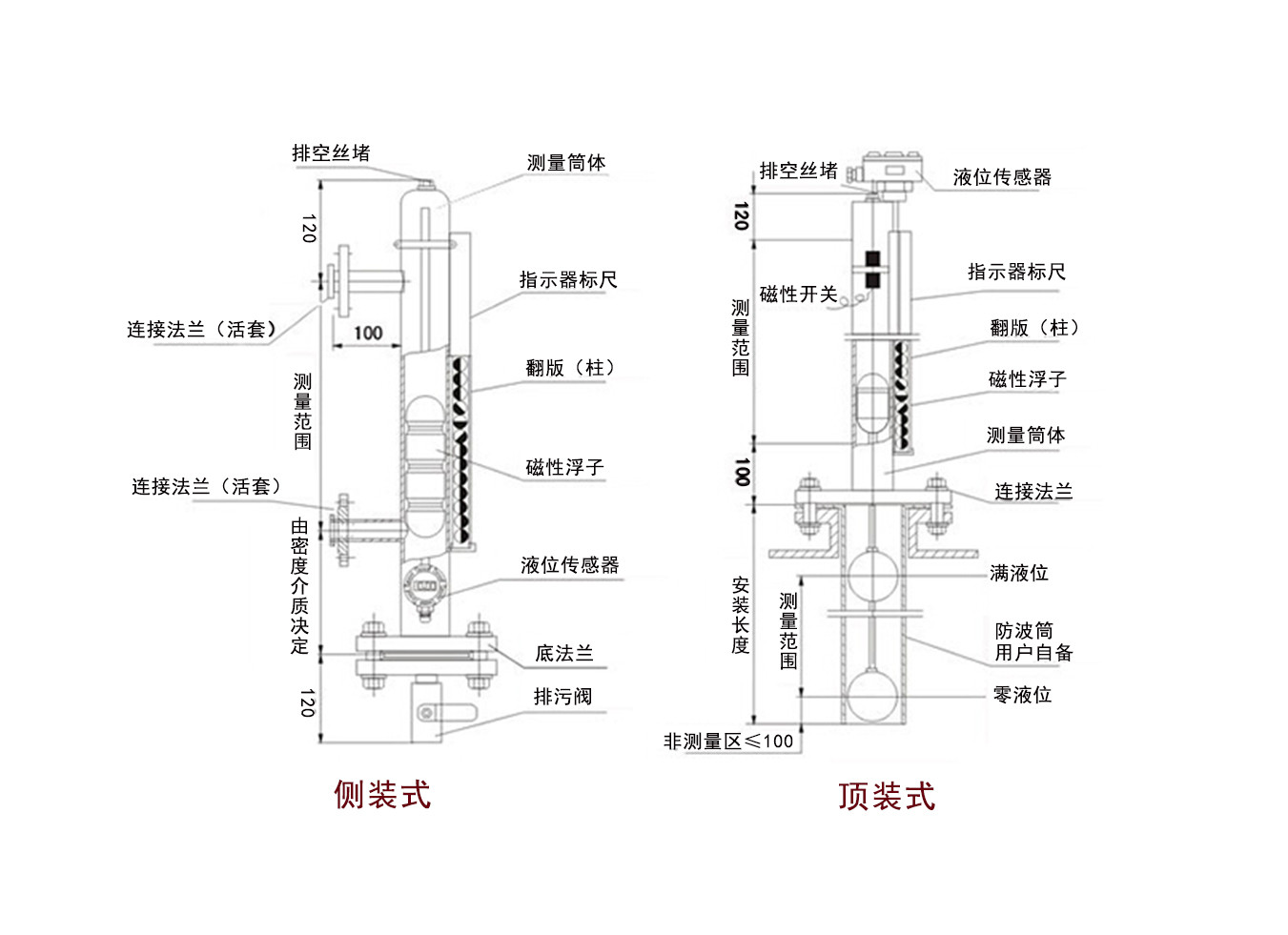

磁翻板液位計較簡單的形式包括一個帶有內置磁鐵的中空浮體,一個引導浮子的導管,調節套環以限制浮子的運動,以及內部的惰性氣體開關觸點。
磁翻板液位計如何工作?
帶有永久磁鐵的浮力浮子沿著導管上升或下降,同時測量介質的上升或下降水平。導管配有簧片觸點,通過磁鐵的運動激勵。當達到預設開關點時,簧片觸點被啟動。
導管的簧片觸點由密封玻璃體內的接觸葉片組成。當從浮子施加磁場時,它們一起或分開移動。當簧片觸點具有常開功能時,在施加磁場時使葉片接觸。當葉片之間形成接觸時,電流流過閉合的葉片并檢測切換信號。
對于具有常閉開關功能(SPST或單刀單擲)的磁翻板液位計,當施加磁場時,觸點或電路會中斷。如果選擇轉換觸點(SPDT或單刀雙擲),則玻璃體包含三個觸點葉片,在每次操作時,它們始終是常閉和常開觸點。
由于接觸葉片處于機械預載荷下,因此必須施加磁場以使接觸葉片閉合或打開。這產生所需的切換信號(單穩態)。調節套環用作浮體在正確位置的限制,以確保期望的切換信號在達到限定水平時是準確的。
美安特儀表:磁翻板液位計的 很好供應商
磁翻板液位計的簡單且經過驗證的功能原理可實現從一般工業系統到海運船舶的廣泛應用。WIKA較通用的磁翻板液位計之一是WFS型。它的操作非接觸且無磨損。它獨立于發泡,導電,電介質,壓力,真空,溫度,蒸汽,冷凝,氣泡形成,沸騰效應和振動 - 使其成為一種經濟高效,簡單的解決方案,適用于幾乎所有液體介質和許多工業應用。
