應用背景

數百年來，遠程水箱已經由工作人員騎行或駕駛到水箱位置進行檢查，以檢查是否有供牲畜飲用的水。

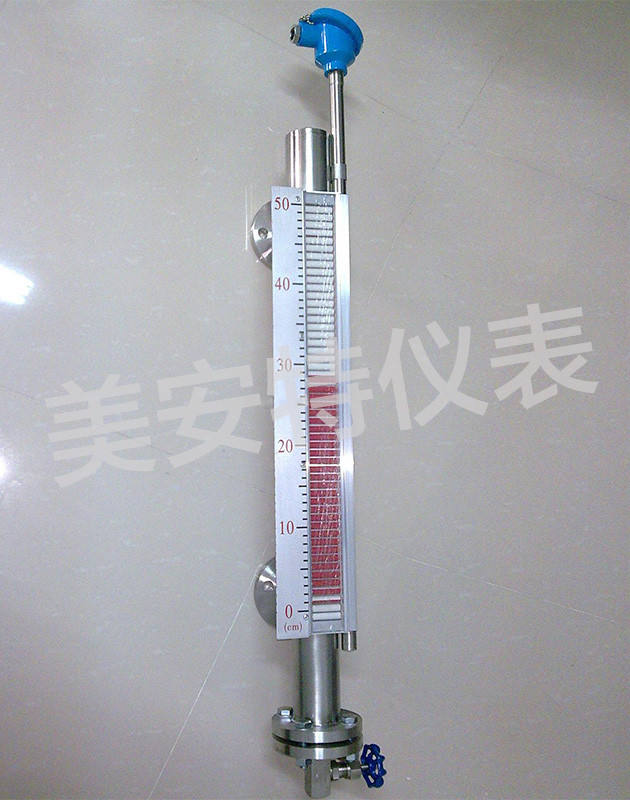

使用磁翻板液位計，不再需要訪問每個水箱來檢查水位。當自動化系統指示故障時，工作人員可以訪問特定位置以糾正問題，而不是訪問所有油箱位置。

申請細節

水通常由柴油發動機或風車從地下水孔中泵出，然后儲存在大型現場水箱中。水通常被重力送入混凝土儲備飲用槽。飲水槽通常具有磁翻板液位計，如水輸入系統，其中磁翻板液位計操作閥門以允許更多的水進入水槽。

也可以安裝簡單的浮子開關，以便在槽具有超過一定水平時運行。也許可以安裝三個浮動開關來指示槽內的不同水平，例如，高水平，中水平和低水平。來自槽限位開關的讀數將使工作人員知道槽中有多少水。同樣，浮子限位開關可以安裝在主儲水箱內，這將指示儲水箱中剩余的水儲備。

如果現場有風車，可以在風車旋轉軸上安裝一個小型接近開關，并可以測量旋轉以指示風車在一天中的每個小時的速度。每小時的脈沖數表示風車的速度和風車每小時/每天/每周的抽水能力。

每個浮動開關都連接回Neon Metering Logger，該記錄器設置為檢測何時有開關閉合。可以根據指定的水位條件激活Neon Metering Logger警報，然后通過手機，衛星或本地WiFi網絡將其發送到Neon服務器。霓虹燈服務器處理警報并發送電子郵件和/或文本消息，以警告操作員超出限制和潛在的溢出情況。

霓虹燈計量記錄儀還可以連續記錄交換機的所有變化，包括基于風車機構上的接近開關的開關變化，每5分鐘在本地存儲一次。然后，每隔幾小時/每天將該例行數據發送到霓虹燈服務器，以提供罐和槽的詳細狀態以及風車的速度或當?shù)夭裼捅玫臓顟B(tài)。

還應考慮在系統中添加一個低分辨率相機，指向水箱和水槽，并設置相機以拍攝低分辨率照片，或許每天三次觀察水槽周圍的庫存移動。

Unidata工程師應該執行功率預算，以確定較好的功率方法，通常是小型太陽能電池板和密封鉛酸電池。在考慮較好的遙測方法時，預計將使用手機技術，因?yàn)檫@是較經濟的方法。對于非常偏遠的地方，將需要衛星技術，例如Inmarsat區域波束系統。對于這種極低帶寬的應用，該系統很可能已經足夠了。

雖然可以使用其他磁翻板液位計類型，例如內部或附接到儲水箱出水管的靜壓液位計，但應用非常簡單，使用簡單的浮動開關更經濟，可以購買幾塊錢。

設置此系統后，工作人員可以使用連接到互聯網的計算機，平板電腦或智能手機上的網絡瀏覽器查看水位。系統可以在霓虹燈上設置一個原理圖節點，它顯示了水箱中的實際水平和風車速度的模擬圖。
