介紹

測量水平有幾種方法。有直接和間接方法。間接方法的例子有超聲波液位開關，接口液位測量，輻射水平測量技術等。在本次會議中，我們將討論一些應用直接液位測量技術的磁翻板液位計。

簡單的視覺指示

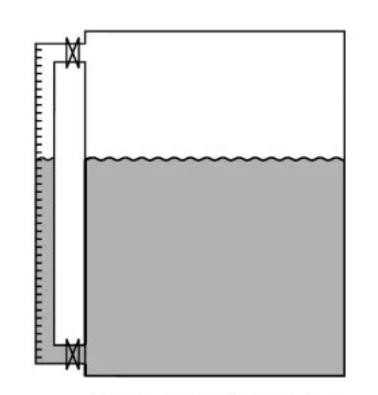

當磁翻板液位計容器的一部分由透明材料構成或者容器中的液體通過透明管繞過時，可以獲得水平的視覺指示。使用帶旁通管的截止閥的優點是易于清除。

好處

非常簡單

便宜的

直接讀數是可能的

缺點

不適合自動控制。

維護-需要清潔

易碎-容易損壞

應用/限制

這些不太適合工業應用，因?yàn)椴僮鲉T需要手動查看和傳輸信息。在用于存儲潤滑油或水的罐中可以看到這種液位測量裝置的應用。它們提供了一種非常簡單的方法來訪問水平信息，并且可以簡化物理查看或浸入水箱的任務。但是，它們通常僅限于操作員檢查。視鏡也不適合黑暗或臟污的液體。測量危險液體時不應使用此類型，因?yàn)椴ＡЧ苋菀讚p壞或損壞。在儀表溫度低于過程溫度的安裝中，可能會在儀表外部發生冷凝，從而影響讀數的準確性。

浮動和磁帶系統

它是一種廣泛使用的直接測量水平的方法。一種常見的液位測量系統形式使用連接到浮子的膠帶。當浮子隨液位移動時，可以讀取高度。其他系統通過磁性或電氣地感測浮子的位置來使用浮動方法。在測量顆粒狀固體和液體時也可以使用浮動系統。它僅用于開放式船舶。

建設和工作

磁翻板液位計的浮子靠在液體表面，由浮力支撐。浮子采用傾斜頂部制成，以避免污染。浮子通過薄而輕的柔性膠帶或電纜連接到鼓上。

浮動和軸類型系統

它可用于開口容器或壓力容器中。它適用于各種液體和半液體。浮子靠在液體表面上，浮子的運動通過軸穿過填料函。配重是可調節的，因此浮子可以半淹沒。

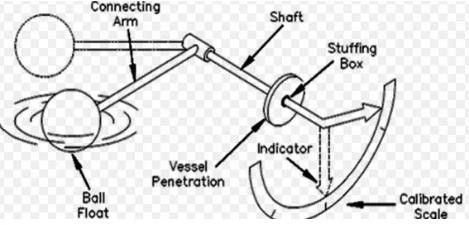

下圖顯示了球軸類型水平指示器

好處

大水平測量

本質安全

缺點

安裝費用

機械磨損

應用限制

浮動和磁帶系統在磁帶掛起時存在常見問題。如果長導管不是完全垂直的，那么通常會發生這種情況，其中膠帶摩擦管道內部。另一個常見問題是腐蝕或污垢，其中膠帶可以在浮子移動時保持在適當位置。這些問題更可能導致低于實際讀數。
