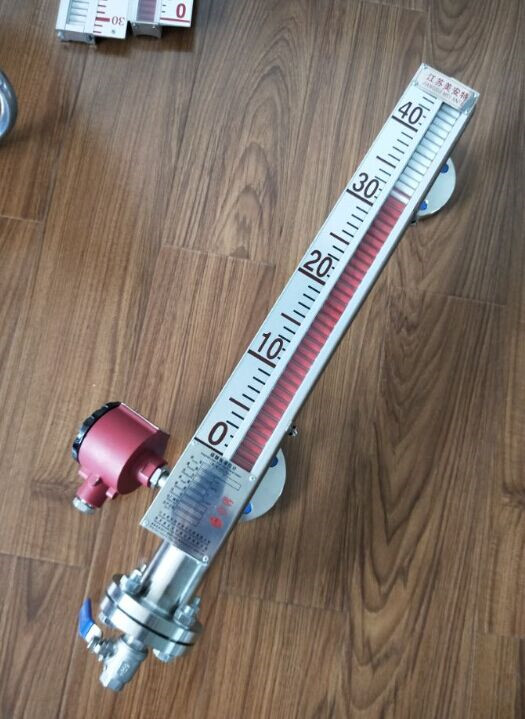

美安特儀表廠生產的帶遠傳磁翻板液位計是基本型與遠傳變送器兩部分的組合即可實現信號遠傳、液位報警及控制功能。甚至遠傳到PLC或DCS系統中達到更為復雜的控制系統中。UHC型磁翻板液位計的直觀、醒目、性價比高、耐溫、耐壓、防腐、防爆的特點,使其廣泛應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。
帶遠傳磁翻板液位計的原理
美安特公司生產的磁翻板液位計應用液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時,液位計主導管中的浮子也隨之升降,浮子內的永久磁鋼通過磁耦合傳遞到現場指示器,驅動紅、白翻柱翻轉180度,當液位上升時,翻柱由白色轉為紅色,當液位下降時,翻柱由紅色轉為白色,指示器的紅、白界位處為容器內介質液位的實際高度,從而實現液位的指示。
美安特公司生產的遠傳磁翻板液位計的電信號遠傳由基本型與液位遠傳裝置的組合實現。液位遠傳裝置由UR型電阻傳感器和UB型R/I轉換模塊組成,該變送器的傳感器以捆綁的形式固定在UHZ型磁翻板液位計的主導管外側,使其處于液位計同一磁耦合系統中。當磁性浮子隨液位上下移動時,對應液位位置的干簧管受浮子內磁場的作用吸合,電阻鏈阻值發生變化,通過轉換模塊將變化的電阻信號轉換成二線制4~20mADC標準信號輸出,該信號可方便地與電動III型儀表、顯示儀配套使用,亦可與光柱指示、數字顯示調節報警儀配套使用,從而達到遠傳磁翻板液位計進行顯示、控制、調節和報警的目的。
美安特公司生產的磁翻板液位計的控制與報警是通過干簧管或水銀觸點開關,根據液位的給定值動作,從而達到液位報警、控制和事故連鎖的目的。
遠傳磁翻板液位計選型
型 號 UHZ-517 |
結構特點
|
接液材質
|
測量范圍
(mm) |
適用介質條件
|
法蘭連接
|
重量
|
|||||
溫度
(℃) |
壓力
(Mpa) |
密度
g/cm3 |
粘度
() |
DN
|
PN
|
基本
重量 |
加長
基本 重量 |
||||
C10
|
標準型
|
1Cr18Ni
9Ti0Cr18Ni9 (304) |
300-
8000 |
-20
+150 |
0-2.45
|
0.5-2
|
≤0.04
|
25
|
1.0
1.6 |
6
|
5
|
C11
|
高壓型
|
300-
8000 |
-20
+150 |
2.45-9.6
|
0.5-2
|
≤0.04
|
25
|
2.5
4.0 |
6
|
6
|
|
C12
|
高溫型
高壓型 |
300-
8000 |
-20
+350 |
2.45-9.6
|
0.5-2
|
≤0.04
|
25
|
6.3
1.0 |
6
|
6
|
|
C13
|
低溫型號
(防霜型) |
300-
3500 |
>-40
|
0-2.45
|
0.5-2
|
≤0.04
|
25
|
1.6
2.5 |
6
|
7.5
|
|
C14
|
液氨、液
化石油氣 專用型 |
300-
15000 |
-20
+150 |
0-2.45
|
0.45-0.7
|
≤0.05
|
25
|
2.5
|
6.5
|
6
|
|
C15
|
耐腐型
|
00Cr17Ni14Mo2
(316L) |
300-
8000 |
-20
+150 |
0-2.45
|
0.5-2
|
≤0.04
|
25
|
1.6
|
6
|
5
|
C16
|
防腐型(
PP外層玻 璃鋼) |
PP
|
300-
5000 |
20
+100 |
0-0.6
|
0.5-2
|
≤0.04
|
32
|
1.6
|
3
|
3
|
C17
|
防腐型(
PVC 外層 玻 璃鋼) |
U-PVC
|
300-
5000 |
20
+60 |
0-0.5
|
0.5-2
|
≤0.04
|
32
|
1.6
|
3
|
3
|
C18
|
防腐型
|
ABS
|
300-
5000 |
-20
+120 |
0-0.6
|
0.5-2
|
≤0.04
|
32
|
1.0
|
3
|
3
|
C19
|
防腐型(
不銹鋼內 襯PP) |
PP
|
300-
15000 |
-20
+100 |
0-1.0
|
0.5-2
|
≤0.04
|
25
|
1.6
|
4
|
5
|
C20
|
防腐型
|
PE
|
300-
5000 |
20
+40 |
0-0.6
|
0.5-2
|
≤0.04
|
25
|
1.6
|
6
|
7
|
C21
|
蒸氣夾套
加熱型 |
1Cr18Ni9Ti
|
300-
15000 |
-20
+150 |
0-2.45
|
0.5-2
|
≤0.05
|
32
|
1.6
|
6
|
8
|
C22
|
高粘度
介質型 |
0Cr18Ni9
(304) |
300-
15000 |
-20
+150 |
0-2.45
|
0.5-2
|
≤0.05
|
32
|
1.6
|
6
|
5
|
C23
|
食品專
用型 |
1Cr18Ni9Ti
|
300-
15000 |
-20
+150 |
0-1.6
|
0.5-2
|
≤0.05
|
50
|
1.6
|
7
|
5
|
□□
|
配套儀表及附件內容
|
||||||||||
O
|
盲板法蘭,不配排污閥
|
||||||||||
L
|
液位計底部配排污閥
|
||||||||||
O
|
無液位報警開關
|
||||||||||
H
|
高位報警開關AK-3型,有記憶功能,故障不排除,信號不消除
|
||||||||||
L
|
低位報警開關AK-4型,有記憶功能,故障不排除,信號不消除
|
||||||||||
B
|
高位、低位報警開關全配,有記憶功能AK-3型和AK-4型
|
||||||||||
G
|
高位報警開關,區域型報警AK-1型
|
附DF-1型轉換言放大器壹臺
PF113A插座壹只 JTX-012-22F大功率繼電器(單點:壹只,雙點貳只)PF083A插座 |
|||||||||
D
|
低位報警開關,區域型報警AK-1型
|
||||||||||
Q
|
高位、低位報警開關全配,區域型報警AK-1型貳臺
|
||||||||||
S
|
高位和低位一體化型報警開關,區域型報警AK-2型
|
||||||||||
O
|
無液位控制開關
|
||||||||||
H
|
上限控制開關,單點干簧CK-1型
|
||||||||||
L
|
下限控制開關,單點干簧CK-1型
|
||||||||||
B
|
上限、下限控制開關全配,單點干簧CK-1型貳付
|
||||||||||
W
|
上限、下限控制開關一體化,雙點干簧CK-2型
|
||||||||||
T
|
上限控制開關,霍爾型傳感器CK-3型
|
||||||||||
L
|
下限控制開關,霍爾型傳感器CK-4型
|
||||||||||
E
|
上限、下限控制開關全配,霍爾型傳感器CK-3型貳付
|
||||||||||
C
|
上限、下限控制開關一體化,霍爾型傳感器CK-4型
|
||||||||||
O
|
無遠傳變送器裝置
|
||||||||||
R
|
配LB型捆綁式變送器,輸出二線制4-20mADC
|
||||||||||
S
|
靜壓式遠傳變送器,(URS-100)輸出二線制4-20mADC
|
||||||||||
O
|
普通防水型
|
||||||||||
B
|
本質安全型ibⅡCT4,可配齊納安全柵或IS4041-Ex隔離柵
|
||||||||||
Bd
|
隔爆型dⅡCT4
|
||||||||||
O
|
不配遠傳顯示儀表
|
||||||||||
A
|
數字、光柱顯示調節報警儀 XGTH-510(豎式)
|
||||||||||
B
|
數字、光柱顯示調節報警儀 XGTA-810(橫式)
|
||||||||||
C
|
數字顯示調節報警儀 XMTA-810(橫式)
|
||||||||||
E
|
雙光柱液位顯示儀 XGH-202(豎式)
|
||||||||||
D
|
智能型液位/容量(重量)顯示調節儀XMT-620(橫式)
|
||||||||||
-□□□□
|
