發布時間:2019-02-12 發布作者:
江蘇美安特儀表廠是專業生產頂裝液位計的生產廠家,有頂裝浮球液位計、頂裝磁翻板液位計、頂裝雷達液位計、頂裝浮標液位計等,是專業的頂裝液位計廠家

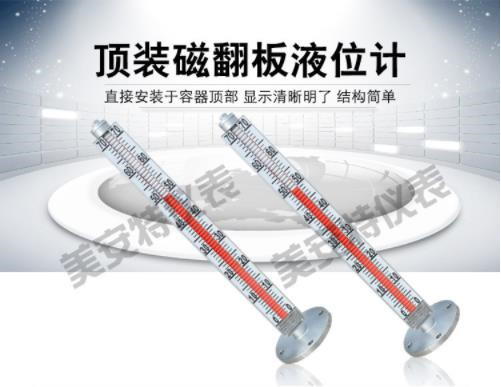

頂裝磁翻板液位計
頂裝磁翻板液位計工作原理

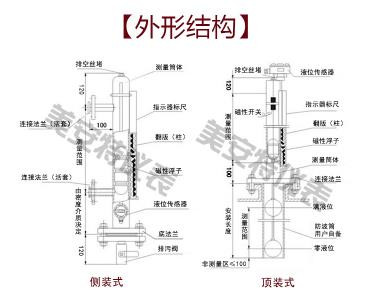

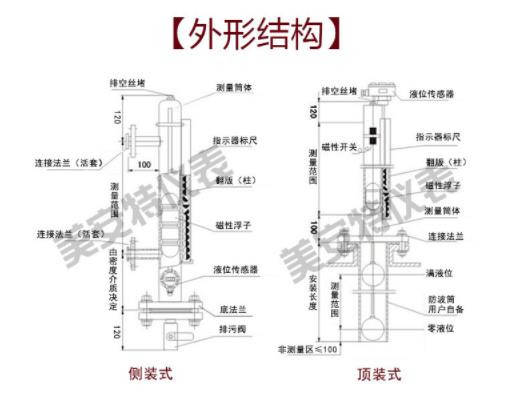

頂裝磁性翻板液位計由本體(由上、下導管組成),翻板箱(由紅、白雙色磁性小翻板組成),浮子(由磁體、頂桿、浮筒組成)等組成,其結構如圖所示,工作原理 為:容器內的浮筒(按不同介質和壓力針對研制),在下導管中隨液面高度的變 化而上下浮動并通過頂桿使磁體在上導管內上下移動,促使本外的翻板翻 動并用紅,白顏色來指示液位高度。

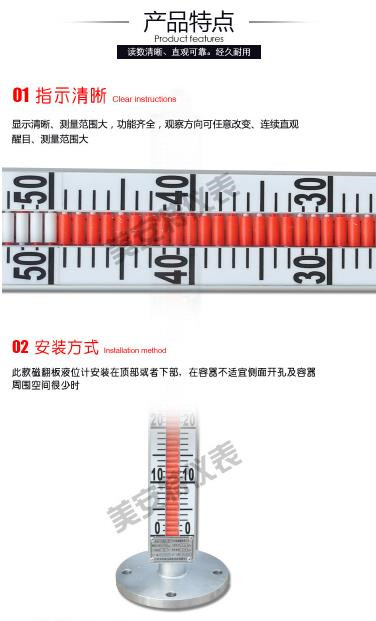

頂裝磁翻板液位計產品特點
1,適用于粘度較大的液體介質
2,顯示器的觀察方向可任意改變
3,其他特點和UFZ特點相同,
4,在容器不適宜側面開孔及容器周圍空間很少時,可在容器上部或下部安裝本形式液位計
頂裝磁翻板液位計安裝維護
頂裝磁翻板液位計是在較高壓力下工作的較簡單的直接指示式物位儀表,其可靠性和經濟性是其它儀表不能相比的,作為基本的液位指示儀表在較簡單液位測量場合和自動化程度很高的大型工程項目中都不可缺少。
首先,頂裝磁翻板液位計在安裝時,一定要保持垂直狀態,磁翻板液位計與容器引管間應加裝排污閥,以便于液位計的檢修和拆卸清洗。被測量的液體介質中,不應含有固體雜質或磁性物質,否則容易對浮子造成卡阻影響測量的準確性。
其次,頂裝磁翻板液位計在選擇安裝位置時,應避開或遠離物料介質進出口處,避免物料流體局部區域的急速變化,影響液位測量的準確性。調試時應先打開上部引管閥門,然后再緩慢開啟下部閥門,讓介質平穩進入主導管(運行中應避免介質急速沖擊浮子,引起浮子劇列波動,影響顯示準確性),觀察磁性紅白球翻轉是否正常,然后關閉下引管閥門,打開排污閥,讓主導管內液位下降,據此方法操作三次,確屬正常,即可投入運行。
在對頂裝磁翻板液位計進行拆卸清洗時,可打開底部法蘭,取出磁性浮子進行清洗,清洗完成后安裝磁性浮子一定要注意:重端帶磁性一端向上,千萬不能倒裝,否則液位計將不能正常工作。
浮球液位計
浮球液位計產品特點
●安裝方便,結構簡單
●安全可靠
●耐腐蝕、防爆
浮球液位計技術指標
測量范圍:L:0~6000mm內由用戶任意選擇。
輸出信號:4~20mA DC
準確度:±10mm,±5mm,±3mm
介質密度:≥0.7g/cm3。
介質粘度:≤1.25St(1St=10-4m2/s)
工作溫度:-40~120℃
工作壓力:1.6、2.5MPa
環境溫度:-40~+60℃
負載阻抗:620Ω
供電電壓:24VDC
出線口接頭:內螺紋M20×1.5
連接法蘭:HG20592~20635-97 DNl50 PNl.6、2.5MPa,其它法蘭
標準如GB、HGJ,ANSI等用戶注明
防爆標志:隔爆型dⅡBT4
浮球材料:0cr18Ni9,304不銹鋼,316L不銹鋼,聚四氟乙烯
