遠傳磁翻板液位計工作原理
遠傳磁翻板液位計是采用國外先進技術，利用磁感應原理，按行業標準HG/T21584-95HG2742-95研制而成的新型的物位儀表，廣泛應用于石油、化工、制藥、食品等行業的各種塔、罐、槽、球形容器鍋糧設備內介質的液位、界位指示。磁浮子隨液位變化線性傳遞給翻板（翻柱）。液面以下顯示紅色，液面以上顯示白色。該產品顯示醒目、讀數直觀，測量正確、安全可靠、維護方便、不受高低溫度的影響、全過程測量無盲區。

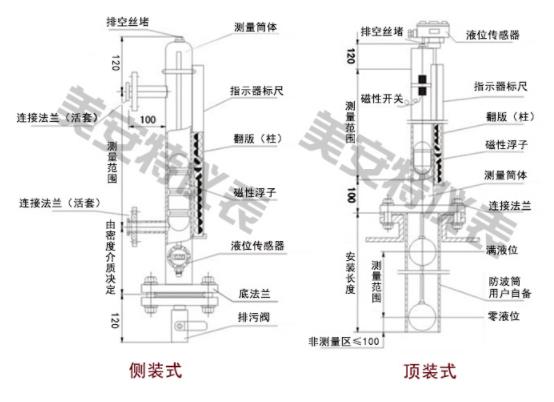

遠傳磁翻板液位計產品結構
遠傳磁翻板液位計是有殼體、磁性浮球及翻板（翻柱）指示器組成；殼體上的通液法蘭與容器連接后殼體與容器組成了一個連通器，當容器有液體并高于下通液管時殼體內就會有容器內液體等高的液體，這時磁性浮球就會隨液體浮動，受浮球內磁性的影響翻柱指示器內的磁翻柱轉動180,因?yàn)槊恳粋�(gè)磁翻柱是由兩種不同的顏色組成（紅、白），所以磁性翻柱指示器內就形成了上下不同的顏色，而兩色交界的位置就是液體的位置。遠傳傳感器由不銹鋼外殼和進口干簧管、電阻及變送器組成，它通過檢測浮子磁性所處位置的電阻值的變化輸出信號。
遠傳磁翻板液位計技術參數
1.額定工作壓力：1.6MPa
2.額定工作溫度：≤200°
3.被測介質密度：0.8g/cm3
4.測量長度（Lx）:800mm
5.法蘭:DN20
遠傳磁翻板液位計安裝調試
1.浮子放入時應注意上下位置（磁性圈的一端為上端），切勿放反（出廠時浮子已安裝）
2.法蘭對接時勿忘加入密封墊圈，擰緊所有的緊固螺母，（壓力容器應試壓）確定無滲漏。
3.磁性開關的導線應用套管保護以免引起絕緣破損。
4.傳感器安裝接線時導線請從接線盒的進線穿入，擰緊螺絲并保證導線出口后向下以防止雨水侵入接線盒。
5.變送器的電源一般由二次儀表供應，接線方式見附圖2.6.變送器的調試：“→O←”;符號為滿度調節(20ma)，“丨←→丨”符號為零度調節(4mA)。
遠傳磁翻板液位計使用維護
1.正常運行時不可有磁鐵或鐵器等能被磁性吸引的物體靠近液位計筒體，否則會影響浮子的運動而造成液位指示的不真實（假液體），并可能出現翻柱兩色的錯亂無序。這時可用一磁鋼在翻柱顯示器的外面進行引導使翻柱顯示器內的翻柱全部翻成白色后會發現在翻柱顯示器的中間某一點的翻柱成兩色間，再用磁鋼把那一粒翻柱下面的翻柱全部翻成紅色即能恢復。
2.有雜質沉淀的介質應經常通過排污閥排污以防止沉淀的雜質影響浮子的運動。
3.傳感器在使用時不可有磁體靠近，否則會出現信號錯亂，移走磁體常開型的就會恢復，雙穩態的可能要浮子經過受影響開關后才能恢復，也可以在移去磁體時注意磁體移走的方向使其恢復正常狀態。
4.傳感器內的主要元件的殼體是用玻璃制作的，避免撞擊以免引起傳感器的失效。
