糖水液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永jiu磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。

    食品級磁翻板液位計已經是工業生產中一款非常常見的用于液位測量的儀表類型了。比如石油、化工、制藥等行業都在普遍使用，這是一款可以在多領域使用與發展的儀表設備。磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。

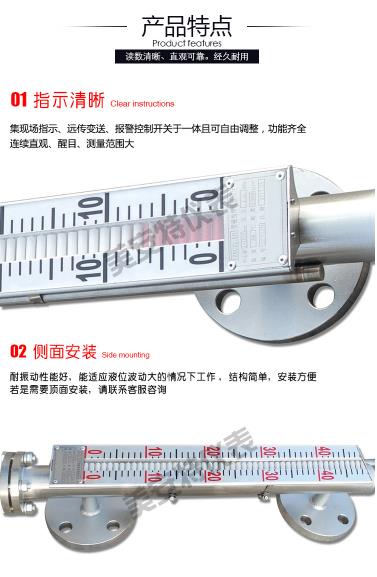

糖水液位計主要結構：

    ⑴（普通型），它是由本體、浮子、面板框等部件組成。液位計與容器上下法蘭連接，連接時中間加閥門，安裝在一側。它適用于在不需要保溫或冷卻，且介質對奧氏體不銹鋼不腐蝕的場合。

    ⑵（保溫型），它的結構在（1）型的基礎上增設保溫隔套管、保溫連接管、上下保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需要的溫度。

    ⑶（側頂型），它是由磁性浮球、浮標、側裝本體組件、面板框等部件組成，顯示位置為側面頂部，適于高溫、高粘稠介質或側開孔容器。

    ⑷（頂裝型），它是有面板框、頂裝本體組件、導向管、浮球等部件組成，顯示位置為頂部，適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。

    ⑸（抽真空型），它的結構在⑴型的基礎上增設真空管，使液位計本體與外界隔離，適用于保溫、加熱、隔熱、降溫等場合。

    ⑹（襯四氟型），它的結構是在⑴型的基礎上內襯聚四氟乙烯，適用于常溫、常壓耐腐蝕性場合。

糖水液位計優勢

    1、高位報警磁翻板液位計可以測量液體、固體介質比如：原油、漿料、原煤、粉煤、揮發性液體等；

    2、可以在真空中測量可以測量所有介質常數>1.8的介質，測量范圍可達35m；

    3、供電和輸出信號通過一根兩芯線纜（回路電路）,采用4…20mA輸出或數字型信號輸出；

    4、非接觸式測量安裝方便采用極其穩定的材料牢固耐用，精確可靠分辨率可達1mm；

    5、不受噪音、蒸汽、粉塵、真空等工況影響；

    6、不受介質密度和溫度的變化，過程壓力可達40bar,介質溫度可達300℃；

    7、安裝方式有多種可以選擇：頂部安裝、側面安裝、旁通管安裝、導波管安裝；

    8、調試可多種方式選擇：采用編程模塊調試（相當于一個分析處理儀表）、SOFT軟件調試、HART手持編程器調試。

糖水儲罐液位計結構原理：

    糖水液位計由基本型，現場指示，液位報警器和液位遠傳裝置三部分組成�；�本型是按磁性浮子在液體中產生浮力的阿基米德定理和磁鋼同性相斥，異性相吸的性質研制而成。根據上述原理，將液位的變化線性量經磁傳遞給現場指示器，液位為紅色，氣相為白色的。液位報警器經磁性浮子材料通過無觸點報警開關，使轉換器繼電器觸點按液位的給定值動作，從而達到液位控制的目的。報警開關裝在液位所需控制位置，轉換器安裝在控制室內。

糖水儲罐液位計主要技術指標：

    1、量程范圍：300～19000

    2、介質密度（g/cm3）：0.5～2

    3、介質粘度：≤0.02Pa.S

    4、工作溫度℃：-40～350

    5、壓力等級（MPa）：≤32

    6、測量精度：≤±10

    7、安裝方式：側裝式、頂裝式、底裝式

    8、防護等級：IP65

    9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

    10、傳輸方式：4～20mA或開關量

    11、接口法蘭：PN4.0 DN25 HG20593（側裝式）

    PN1.0 DN100 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。

材質

產品名稱	測裝式指示器	頂裝式指示器
主體材質	SS304	SS304
標尺導管材質	鋁合金 Aluminum	鋁合金 Aluminum
浮子材質	鈦合金	鈦合金
測量范圍	300-15000mm	0~3000mm
指示精度	±10mm	±10mm
介質溫度	-80-350℃	-40-350℃
介質密度	≥0.45g/cm3	≥0.79g/cm3
公稱壓力	0.6~1.6Mpa	0.6~1.6Mpa
法蘭標準	HG20594-97  DN20-50	HG20594-97  DN150
遠傳距離	0-3000km	0-3000km
限位報警器	220V AC50HZ	220V AC50HZ

糖水儲罐液位計使用注意事項：
1、液位計使用時尤其要注意，千萬不要用強磁鐵在連通管外上下拉動浮子進行檢查。否則會導致磁性浮子磁化而改變極性，甚至?xí)�使浮子磁性減弱，以致難以正常工作。
2、磁翻板液位計現場投用時，要特別注意應先打開上部閘閥，后打開下部閘閥。玻璃管液位計這是由于液位計連通管的底部裝有保護浮子的止推彈簧，否則，大差壓的作用可能撞碎浮子導致液位計無法使用。
3、如果因運輸或其他原因?qū)е卢F(xiàn)場指示用的密閉玻璃管破裂，則可用國產玻璃管更換。但zui好能抽真空。
4、選用本安型液位計時，尤其要注意液位計與安全柵的阻抗是否匹配。由于此液位計電源電壓為14.5-36VDC,小于一般變送器的14.5-45VDC,故負載較大時不能正常工作。
5、磁翻板液位計調校正常，投用后發現浮子在某一位置出現一段時間的"吸住"現象。這主要是液位計穿過鋼制平臺安裝時，與鋼板距離過近產生的。因此，需要穿過鋼制平臺安裝需要特別注意液位計連通管管壁與平臺切割邊線的間距。
6、現場調校中偶爾會發現浮子上下移動不夠靈活。這大多是由于安裝不當引起的，磁翻板液位計此時要注意上下法蘭的中心是否在一條線上，是否與水平面垂直。一般來說，與水平面夾角zui好不小于87度，如果偏差較大，可能會影響浮子的順利移動。
7、磁翻板液位計投用一段時間后，出現浮子難以浮起且浮子移動不靈活的情況。這基本上是因?yàn)榇判愿∽由险从需F屑或其他污物造成的。可先排空介質，再取出浮子，消除磁性浮子上沾有的鐵屑或其他污物即可。
