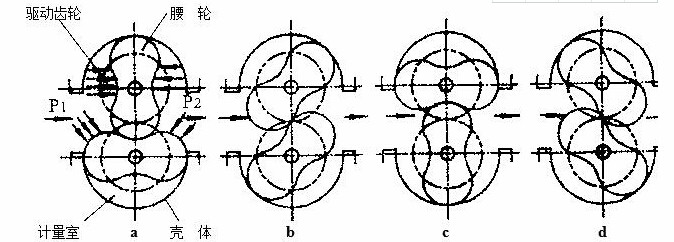

在高階橢圓齒輪的傳動過程中，當驅動輪移動電路時，從動輪將發生多個對稱的循環變化。隨著普通橢圓齒輪的發展，高階橢圓齒輪被用于更多循環變量輸出的場合，如齒輪泵，流量計等（Wuxutang，1997 ; Yao，2013 ; Li，2004 ; Wu et al。， 2008）。高階橢圓齒輪傳動分析的分析方法，主要涉及微分幾何，坐標變換，數值積分運算工作，因此過程復雜（Fang，2005））。為了在高階橢圓齒輪齒廓設計過程中實現視覺表達，采用具有符號運算，數值計算功能和幾何圖形能力的MAPLE軟件，清晰的橢圓齒輪齒嚙合效果及分析結果動態運動可以很容易地獲得（Tan，2002 ; Huang和Hui，2011 ; Liu和Meng，2010）。該方法對非圓齒輪的一般動態仿真設計非常有效，可以同時獲得動態和靜態圖形信息等數值結果

一、腰輪流量計概述：

       腰輪流量計是用于對管道中液體流量進行連續或間隙測量的高精度計量?jī)x表。它具有精度高、可靠性好、重量輕、壽命長、安裝使用方便等特點，是容積式流量計的典型產品之一。



在計數機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。使用說明另見顯示儀表分類說明書。

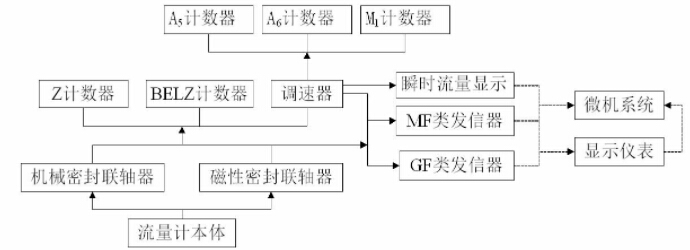

三、腰輪流量計結構框圖

四、腰輪流量計技術參數

1. 工作溫度：LL－A系列（-20℃～+60℃），LL-E、L系列（-41℃～+60℃）。

特別要求時，設計加高溫散熱筒可達（60℃～120℃）。

2.準確度等級：0.5級、0.2級
3.流量范圍：m³/h

公稱 通徑 mm	液體粘度 2.0～150 mPa·s	液體粘度 0.6～2.0 mPa·s	液體粘度 2.0～150 mPa·s	液體粘度 0.6～2.0 mPa·s	液體粘度 2.0～150 mPa·s	液體粘度 0.6～2.0 mPa·s	備注
25	0.6～6	1.2～6	1.2～6	1.5～6	1.5～6	2～6	瞬時*大流量可以達到表中*大流量的110%
40	1.6～16	3.2～16	3.2～16	4～16	4～16	5～16
50	2.5～25	5～25	5～25	6～25	6～25	8～25
80	6～60	12～60	12～60	15～60	15～60	20～60
80Ⅱ	12～100	22～100	22～100	25～100	25～100	33～100
100（Ⅱ）	10～100	20～100	20～100	25～100	25～100	33～100
150	25～250	50～250	50～250	60～250	60～250	80～250
精度等級	0.5		0.3		0.2

4.主要構件材料及公稱壓力

型號	殼體、前蓋后蓋	蓋板	腰輪轉子	軸	軸套	公稱壓力（MPa）
LL-AL	鑄鐵	鑄鐵	鋁合金	不銹鋼	滾珠軸承	0.6、1.0、1.6
LL-EL	鑄鋼	鑄鐵	鋁合金	不銹鋼	滾珠軸承	2.5、4.0
LL-LL	鋁合金	鑄鐵/不銹鋼	鋁合金	不銹鋼	滾珠軸承	0.6、1.0  1.6
注	特殊合同可以特殊設計。

腰輪流量計外型尺寸

型號	L	H	I	B	C	D	D1	N-Φ	重量
LL-AL25.06	180	297	72	110×110	168	G11／4″（管螺紋連接）			8
（法蘭連接）						φ115	φ85	（法蘭連接）	10
LL-AL40.1	240	345	88	φ170	200	φ150	φ110	4-φ14	21
LL-AL50.1	265	360	97	φ190	215	φ165	φ125	4-φ17.5	26
LL-AL80.1	265	394	123	φ246	250	φ200	φ160	4-φ17.5	40
LL-AL80Ⅱ.1	265	487	168.5	φ246	342	φ200	φ160	8-φ17.5	81
LL-AL100.1	515	482	166	φ305	338	φ220	φ180	8 --φ18	86
LL-AL100Ⅱ.1	350	482	166	φ305	338	φ220	φ180	8--φ18	88
LL-AL150.1	560	602	234	φ455	458	φ285	φ240	8--φ22	202

（二）鑄鋼型流量計外型尺寸

型號	L	H	I	B	C	D	D1	N×Φ	重量
LL-EL25.3 （法蘭連接）	180	300	72	120×120	174	G11／4″（管螺紋連接）			10
						φ115	φ85	4-φ14	12
LL-EL40.4	240	350	88	Φ170	200	φ150	φ110	4-φ18	30
LL-EL50.4	360	370	105	φ226	225	φ165	φ125	4-φ18	41
LL-EL80.4	360	400	130	φ254	258	φ200	φ160	8-φ18	52
LL-EL100.3	450	482	170	φ340	338	φ235	φ190	8-φ23	110
LL-EL150.3	560	602	234	φ455	458	φ300	φ250	8-φ26	215

注： （1）鋁合金型腰輪流量計外形尺寸與鑄鐵型腰輪流量計外形尺寸相同；

腰輪流量計配置
1.流量計一般按以下配置出公司，見下表中配套計數器型號及性能參數

動態設計可以直觀地查看整個循環并清楚地了解機構運動。特別是對于可變傳動比的運動，模擬是非常必要的，以確定設計機構是否能夠滿足實際需求。
運動仿真方法：為了得到高階橢圓運動仿真，將一個循環的驅動輪分成n個相等的部分，在每個驅動輪位置采用MAPLE作為繪圖工具。為了保證橢圓齒輪副并保持正確的嚙合關系，從動輪角度必須滿足傳動比功能。
