石油化學添加劑注入液的密度和粘度不同，安裝在工廠中的任何石化流量計都應該能夠管理廣泛的化學和物理性質。流量測量解決方案的選擇仍然非常狹窄，因?yàn)橹挥猩贁?shù)技術提供了令人滿意的測量分辨率。
通常，正位移流量計已經成為石油化學流量計的選擇，用于添加劑注入流體。這些石化流量計通常較小，并且在其運動部件之間具有緊密的間隙。小尺寸有助于高壓等級，但由于制造公差嚴格，它們?nèi)菀资艿轿廴荆�這可能妨礙有效操作或使儀表完全停止工作 - 在較好的情況下會帶來不便，但如果儀表是非常昂貴的話安裝海底。

一、不銹鋼橢圓齒輪流量計概述
      不銹鋼橢圓齒輪流量計，是我公司根據市場需要，研制成功的防腐型流量計。該產品設計新穎，結構合理。具有重量輕、精度高特點，可廣泛用于石油、化工、醫藥衛生等部門的流量測量。

二、不銹鋼橢圓齒輪流量計產品特點
n          測量精度高、流量范圍寬、重復性好
n          螺旋轉子轉動均勻、震動小、壽命長
n          對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量
n          結構簡單、外形尺寸小、重量輕
n          安裝容易，表前不需安裝直管段

三、不銹鋼橢圓齒輪流量計技術參數
要構件材料及使用壓力(使用壓力1.0MPa 1.6MPa)
準確度等級： 0.5級，0.2級(一般介質溫度-10℃ ~ +60℃)
遠傳顯示現場防爆等級： Exia II CT5
使用介質溫度： -20℃ ~ 100℃，在高溫調整加散熱筒情況下，可達200℃，此時流量范圍中*大流量為原流量計*大流量的90%,*小流量為原流量計*小流量的120%。
普通鑄鐵型（A）、鑄鋼型（E）、不銹鋼型（B）

項目 型號		MATLC-A鑄鐵		LC-E鑄鋼		MATLC-B不銹鋼
公稱壓力 Mpa		1.0    1.6		2.5   4.0   6.4		1.0    1.6
被測液體粘度		2 — 200  mPa.s
被測液體溫度		-20℃～+100℃
流  量  范  圍  m³h
型號   橢圓齒輪流量計精度等級	MATLC-A鑄鐵			MATLC-E鑄鋼		MATLC-B不銹鋼
公稱口徑（DNmm	0.5		0.2	0.5	0.2	0.5	0.2
10	0.04～0.4		0.1～0.4	0.04～0.4	0.1～0.4	0.1～0.5	0.1～0.5
15	0.25～1.5		0.3～1.5	0.25～1.5	0.3～1.5	0.3～1.5	0.3～1.5
20	0.5～3		0.6～3	0.5～3	0.6～3	0.6～3	0.6～3
25	1～6		1.2～6	1～6	1.2～6	1.2～6	1.2～6
40	2.5～15		3～15	2.5～15	3～15	3～15	3～15
50	4～24		4.8～24	4～24	4.8～24	4.8～24	4.8～24
65	5～40		8～40	5～40	8～40	8～40	8～40
80	10～60		12～60	10～60	12～60	12～60	12～60
100	16～100		20～100	16～100	20～100	20～100	20～100
150	32～190		38～190	32～190	38～190	38～190	38～190
200	34～340		68～340	34～340	68～340	68～340	68～340

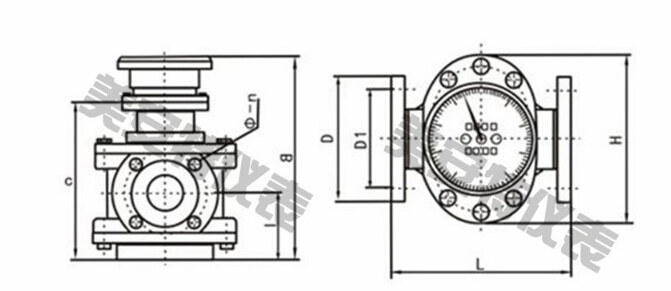

四、不銹鋼橢圓齒輪流量計結構圖

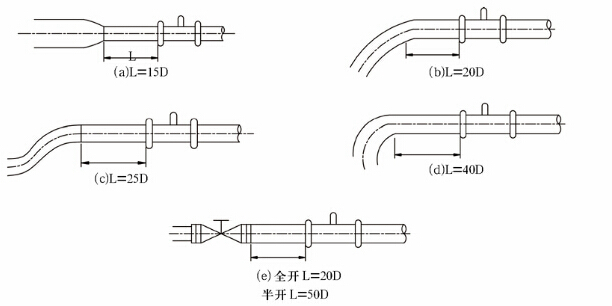

五、不銹鋼橢圓齒輪流量計安裝示意圖

沒有活動部件的非侵入式石化流量計是較優選的選擇; 然而，它們也是較貴的。本文回顧了該應用目前使用的一些流量計技術，并期待在發展領域的較新進展。
旋轉活塞式儀表包含一個圓形腔，其內部在圓盤中“旋轉”。每次旋轉，已知量的流體被移位。當主軸循環中心凸臺時，實際的活塞運動可稱為“點頭”，因?yàn)閳A形元件僅描述由圓形主軸軌道和線性分隔器限定的振動，使得活塞以“圓形”運動滑動在圓形室內。
